圆形卡扣式线缆护线理线固定座

　　这类圆形护线理线件常见于机柜、配电箱、设备侧板、办公家具走线孔以及变压器周边线缆整理场景，核心作用是把穿过钣金或板材开孔的多根线缆收拢在同一通道内，同时通过外圈翻边和内侧弹性结构遮盖开孔锐边，避免线缆绝缘层在振动、拉扯或长期摩擦过程中被金属切口割伤。实际装机时，线缆往往需要从柜体外部进入内部接线端子区，板材开孔后若不加防护，边缘毛刺会直接压迫线束；该件以压入或卡接方式覆盖孔位，既形成光滑过线通道，也让外露孔位更加规整。

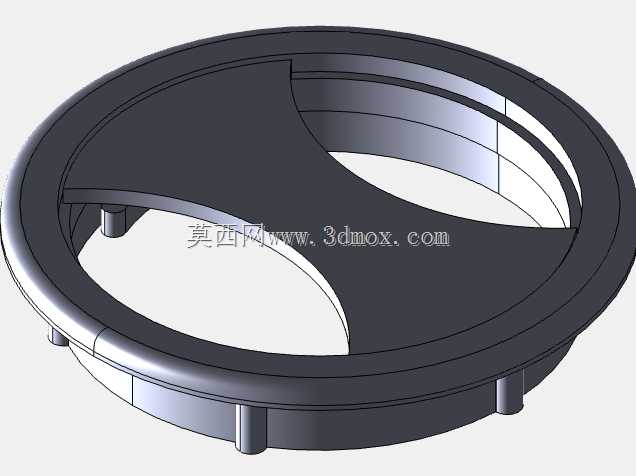

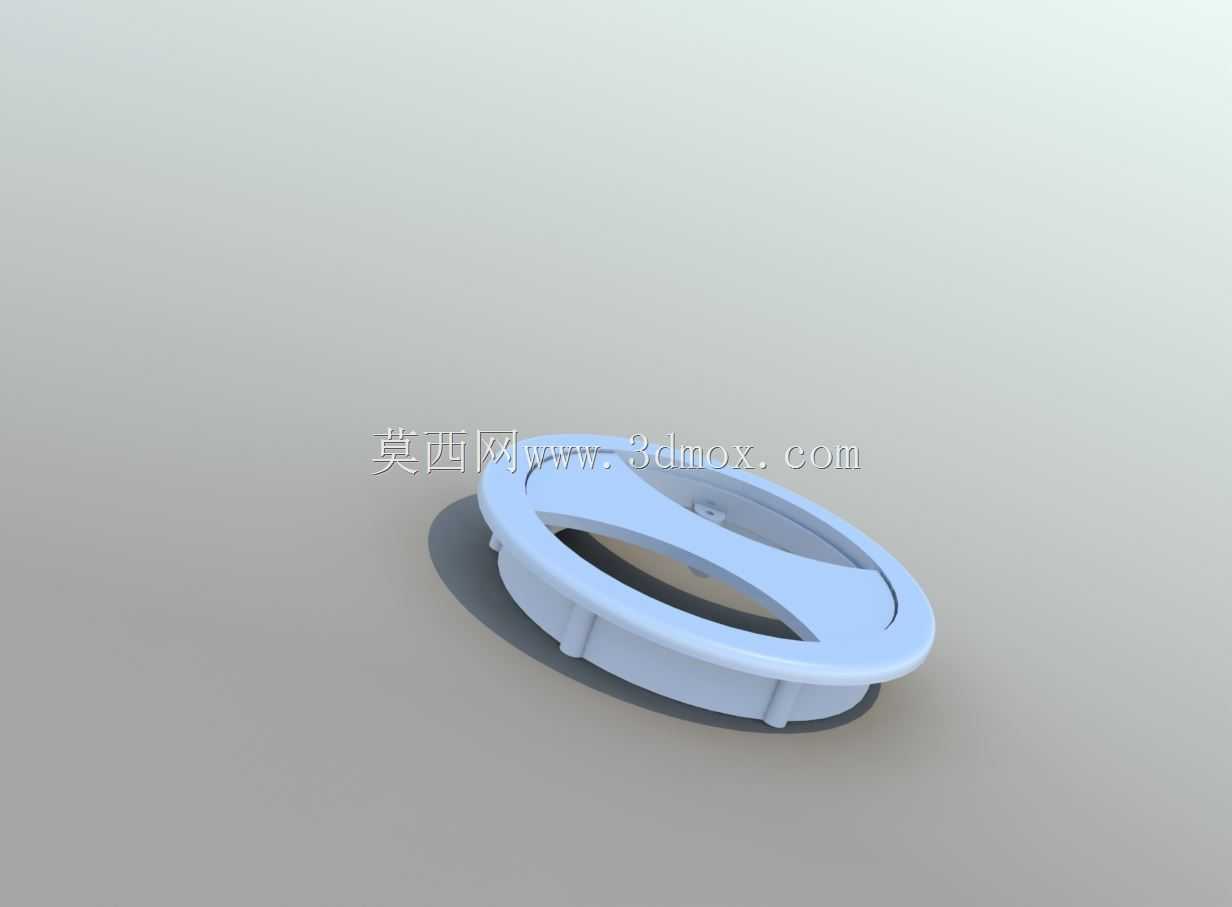

　　从结构上看，模型采用低矮圆盘外形，外圈设有较宽的限位法兰，安装后法兰贴合板面外侧，起到轴向定位和遮盖孔边的作用。下部周向分布若干卡扣或止挡筋，用于伸入预制开孔后与板厚方向形成干涉配合，减少螺钉固定带来的装配工序。中部为贯通的过线区域，上方带有交叉或桥式挡线结构，可在线缆穿入后限制其大幅度摆动，也能在一定程度上分隔线束，避免多根电缆在孔口处堆叠、扭转。整体壁厚围绕塑料注塑工艺展开，法兰边缘、卡扣根部和加强筋之间保留了均匀过渡，便于熔体填充并降低缩痕风险。

　　设计思路上，该件并不追求复杂机构，而是把可靠性集中在孔位匹配、卡扣保持力和过线安全性三个方面。外圈直径需要大于安装孔，形成足够承托面；下部卡接外径则与开孔尺寸形成受控过盈，卡扣斜面引导压入，背面台阶防止松脱。由于板材厚度可能在一定范围内波动，周向卡扣通常做成弹性悬臂形式，装配时受径向挤压向内变形，越过孔边后回弹卡紧。桥式挡线结构不能过度占用过线面积，否则会削弱穿线能力；其高度和弧度需要兼顾线束弯曲半径，使电缆在转向处保持平顺，不出现小半径死折。

　　安装边界主要由面板开孔直径、板厚、法兰外径和器件轴向高度决定。开孔宜采用圆形冲裁或激光切割，孔边应去除明显毛刺；若用于喷涂板，需考虑漆层厚度对卡扣配合的影响。法兰外径应覆盖孔位周边足够宽度，既遮盖加工误差，也分散线缆侧向牵拉时的接触压力。器件装入后，正面突出高度较低，适合柜门、侧板等对外部干涉敏感的位置；背面伸入柜内的部分也要与邻近元器件、线槽和接线端子保持安全距离，避免卡扣尖端磨损相邻导线。

　　在设备维护场景中，该理线件还承担线束分区和检修导向作用。新增或更换电缆时，线缆可从中央通道穿过，桥式结构使线束不易从孔位侧面滑出；对于多根信号线与动力线并行的情况，可配合扎带、缠绕管在孔后进行二次固定。模型表达时应重点还原法兰面、卡扣分布、中央挡桥、圆角过渡和背面限位结构，这些特征直接决定工程图中开孔尺寸、板厚范围及装配干涉检查结果。若用于批量生产，还需结合材料韧性调整卡扣长度和倒角：材料偏硬时卡扣过盈量应减小，材料较软时可适当增加保持力，以保证按压装配顺畅且长期使用不松脱。
