0.5马力卧式风冷工业电动机结构设计

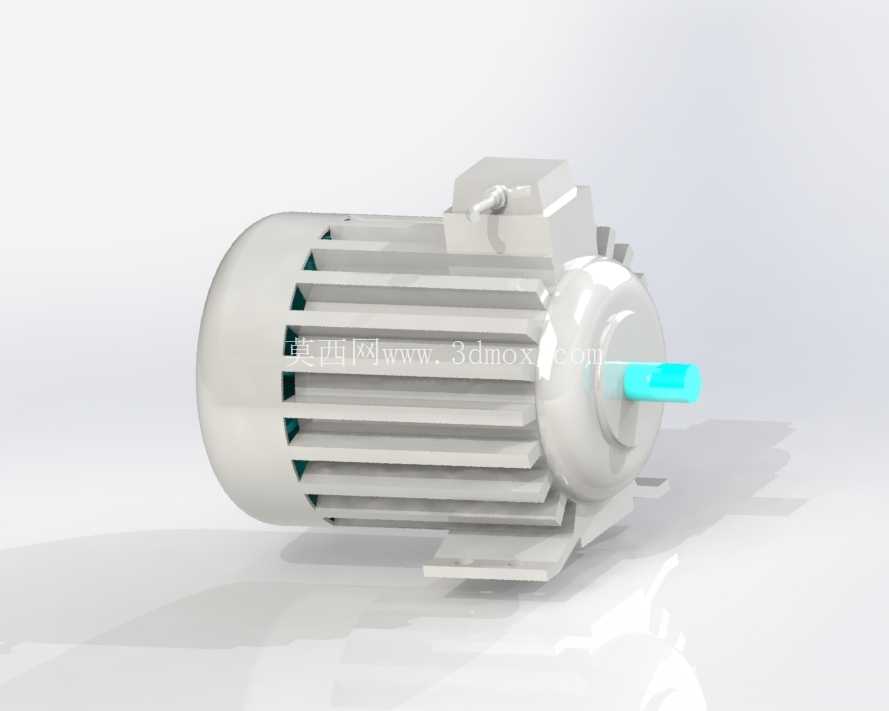

　　这款0.5马力的卧式风冷电动机，主要面向小型工业传动场景做动力输出适配，常见于小型输送线辊筒驱动、台式加工设备主轴动力配套、小型风机与泵类负载的动力源匹配，也可作为非标自动化设备中轻载工位的旋转动力单元，适配对安装空间有一定限制、负载扭矩需求适中的连续运行工况。从结构设计逻辑来看，整机采用卧式底脚安装形式，底脚预留的两个安装孔位可直接与设备安装面的螺栓配合固定，安装基准面与电机输出轴的同轴度公差控制在常规工业级精度范围内，能减少安装后轴系的偏载磨损，延长轴承使用寿命。机身外壳采用轴向散热筋结构，沿电机壳体圆周均匀分布的凸起筋条，一方面可以增大壳体与空气的接触面积，提升自然风冷或者自带风叶强制风冷时的散热效率，

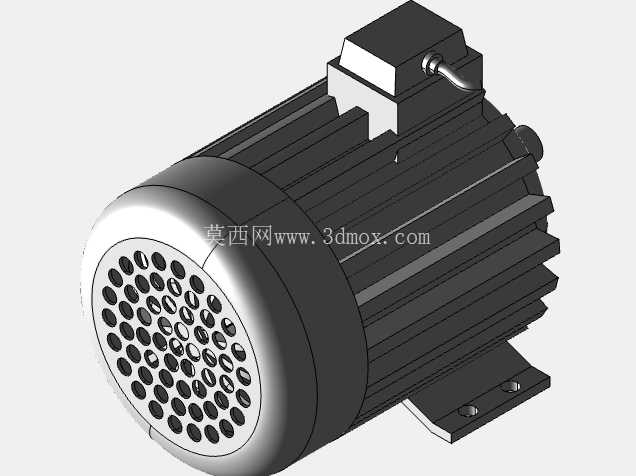

　　保证电机在额定负载下连续运行时绕组温度维持在绝缘等级允许的范围内，另一方面筋条结构也能提升壳体的结构刚性，减少电机运行时的壳体共振，降低运行噪音。电机的后端盖采用密集冲孔的防护网结构，既可以保证冷却风的顺畅流通，带走电机内部的热量，又能阻挡外部环境中的较大尺寸杂物进入电机内部，避免杂物卡滞风叶或者磨损绕组，适配车间多粉尘的常规工业环境，防护等级满足一般工业设备的使用要求。顶部的接线盒采用凸起式独立结构设计，接线腔与电机主腔体做分隔处理，现场接线时无需拆解电机主体端盖，只需打开接线盒盖板即可完成电源线的接入与固定，接线盒的出线位置预留了电缆密封接头的安装空间，可适配常规规格的设备动力电缆，保证接线位置的防护性能。

　　输出轴端采用标准轴伸设计，可直接配套联轴器、带轮或者齿轮等传动部件，轴伸的尺寸公差符合通用电机的配套标准，无需额外做定制加工即可与常规传动件适配，降低设备集成时的加工成本。整机的外形尺寸控制紧凑，在保证0.5马力输出功率的前提下，尽可能压缩了轴向与径向的安装空间，适合在设备内部空间局促的布局场景下安装，底脚的安装孔距符合同功率段常规电机的安装尺寸标准，可直接替换同规格的老旧电机，无需对设备安装底座做二次改造。设计过程中对电机的重心位置做了优化，重心落在底脚安装面的中心区域，安装固定后运行时的振动更小，能减少对设备整体稳定性的影响，适合配套在对振动控制有一定要求的精密小型加工设备上。
