薄型双头锁紧螺母开口梅花扳手

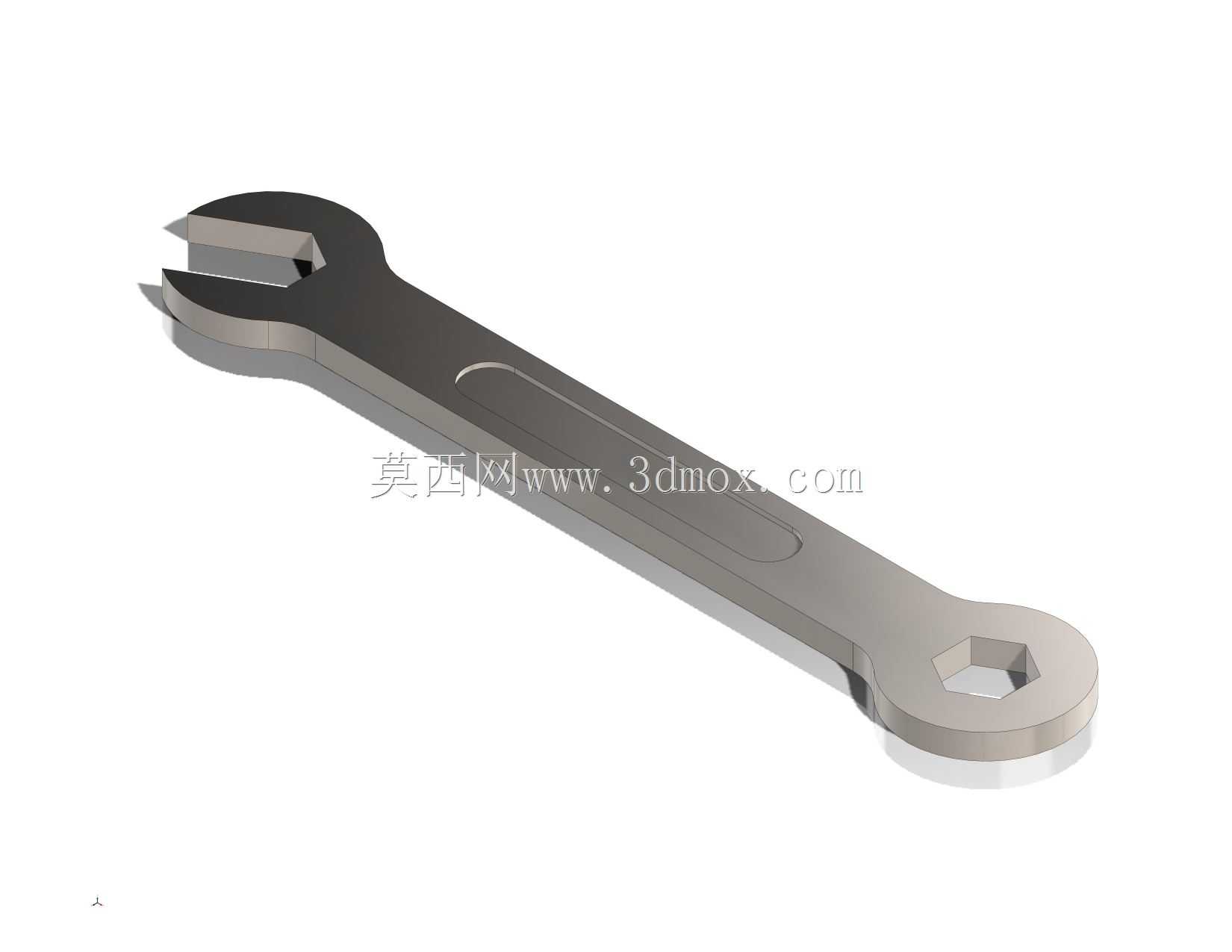

　　该扳手针对交流稳压设备、电气柜内部接线端子和变压器装配中常见的薄型锁紧螺母操作而设计，重点解决狭窄空间里普通扳手厚度过大、开口干涉、施力方向不明确的问题。模型整体采用长柄扁平结构，一端为开口扳手，另一端为带六角内孔的梅花端，两端分别对应快速套入和稳定锁紧两类操作习惯。开口端适合在螺母已与螺杆啮合、需要频繁侧向取放的场合使用，操作者可以从径向直接卡入，不必沿螺纹轴线全程退入；梅花端则适合最终拧紧或松开阶段，六角孔能够包覆螺母受力面，减少棱角打滑和局部压伤。

　　在稳压电源、端子排、接线柱和小型变压器结构中，锁紧螺母往往靠近面板、绝缘垫片、线束或支架，常规厚度扳手很难平贴螺母端面。该件将扳体主体压薄，并在受力区域保留连续金属截面，使头部能够进入面板与螺母之间的窄缝。柄身沿长度方向设置浅凹槽，既减轻视觉上的厚重感，也为手持定位提供触觉参照。实际建模时，头部外轮廓不是简单等宽矩形，而是围绕开口和六角孔做局部加宽，使扭矩从柄部传递到螺母接触边时，应力能够沿圆弧过渡区扩散，避免在开口根部形成尖锐应力集中。

　　开口端的两爪承担主要径向约束，爪尖外侧做斜向收窄，便于在视线受阻的柜体内试探螺母位置；爪口内侧保留与六角螺母平行的受力面，转动时接触面尽量贴合螺母棱边。梅花端的内六角孔按标准螺母外接圆和对边尺寸建立，孔口周围形成封闭环，相比开口结构具有更好的抗扭刚度。该端适用于空间允许套入螺母、但要求较大拧紧力矩的位置，例如接线柱背面的防松螺母、面板固定螺母以及需要沿标记方向反复确认松紧的装配点。

　　扳手柄部长度在模型中按手工工具的力臂关系布置，较长的柄身可以在相同手部作用力下提高输出扭矩，同时让操作者的手远离金属面板边缘和密集接线区。柄身宽度从头部向中部逐渐收束，末端再与梅花头圆滑连接，整体没有突出的凸台，因此能够贴近平板、安装板或设备侧壁滑动。工具两端表面均以金属实体表达，边缘保留必要的倒角和圆角：受力棱边不宜过度倒圆，否则会降低与螺母的有效接触；握持边缘则需要圆滑处理，避免在施加横向力时割手。

　　从安装边界看，这类薄型扳手的关键尺寸并不只是总长度，还包括头部厚度、开口深度、梅花孔外径以及柄身进入狭窄区域后的最小转弯半径。开口端进入螺母时，需要保证爪口厚度小于螺母与相邻构件之间的间隙，同时开口深度能够覆盖螺母对边而不是只搭住棱尖；梅花端套入螺母时，则要求螺母轴线方向有足够空间让头部落下，且孔周外圆不能与附近螺钉、垫圈或线束干涉。柄身旋转过程中，应检查以螺母中心为圆心的扫掠范围，尤其在电气柜侧板、端子排和绝缘件附近，圆弧运动轨迹容易碰到相邻元件。

　　设计思路上，该工具没有采用复杂可调机构，而是以固定规格换取更高的刚性和更薄的头部。固定开口和固定六角孔能够消除活动 jaw 的间隙，在锁紧薄螺母时反馈更直接；两端规格可按同一设备中频繁出现的螺母尺寸配对，使一把工具完成初步对位、快速旋合和最终锁紧。扳体上的方向箭头用于提示操作者沿箭头方向施力，松开或拧紧时不必反复判断扳口角向，这在设备维护、批量接线和面板装配中能够减少误操作。

　　三维结构表达时，应重点保证开口根部圆角、梅花孔六边平直度、头部厚度过渡和柄身加强区域的连续性。若后续用于加工或3D打印，受力件需根据材料屈服强度校核头部截面；金属板材加工可考虑激光切割后进行淬火和表面处理，非金属打印件则更适合轻载定位而不宜承担最终大扭矩。模型整体呈现的是一种面向紧凑电气装配场景的实用手动工具：薄头解决进入性，双头兼顾效率与可靠性，长柄提供力臂，封闭梅花端提高锁紧稳定性，开口端保证快速取放，各结构特征均围绕狭窄空间内锁紧螺母的真实操作展开。
