卡西欧F91W模块改装固定支架结构

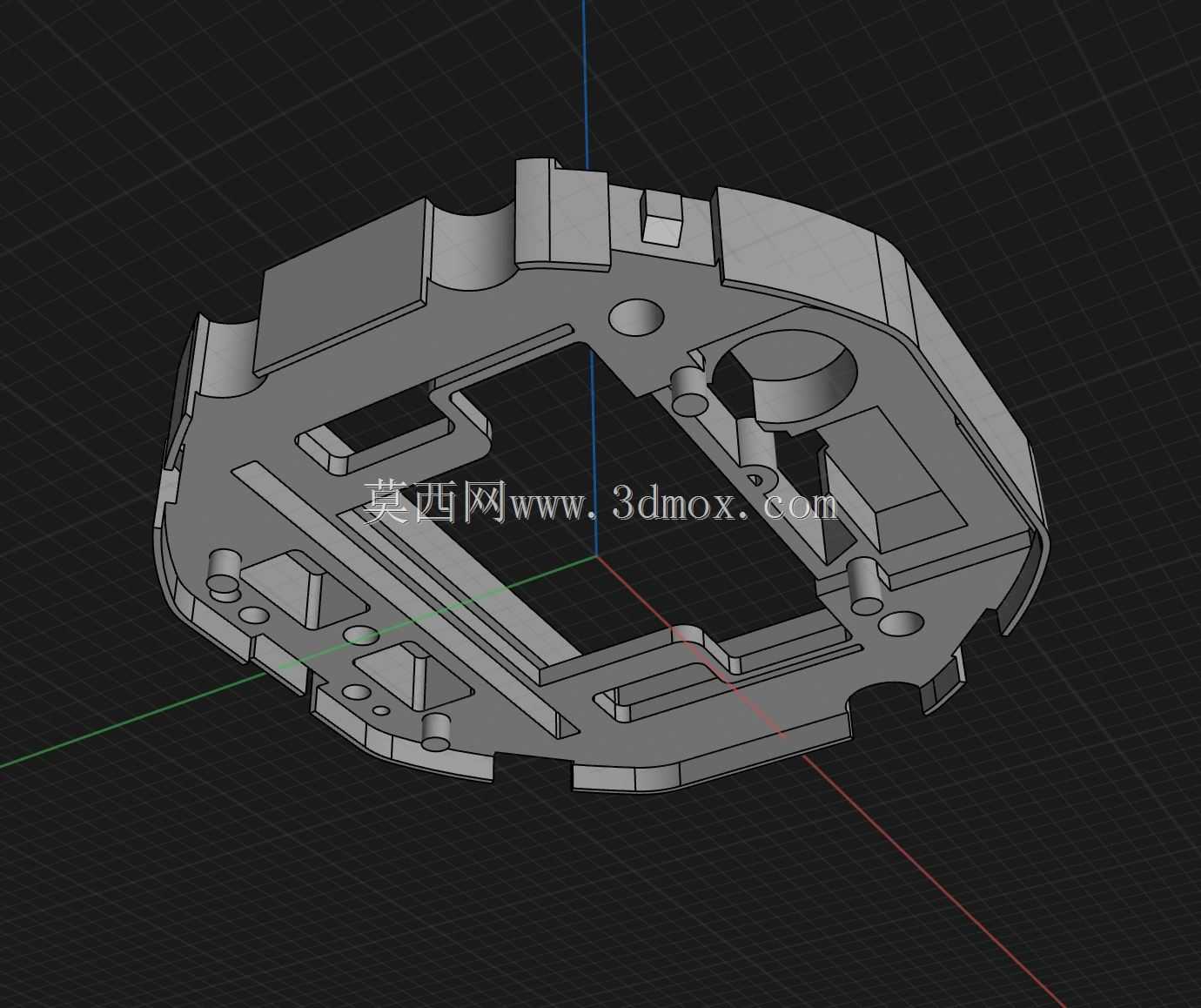

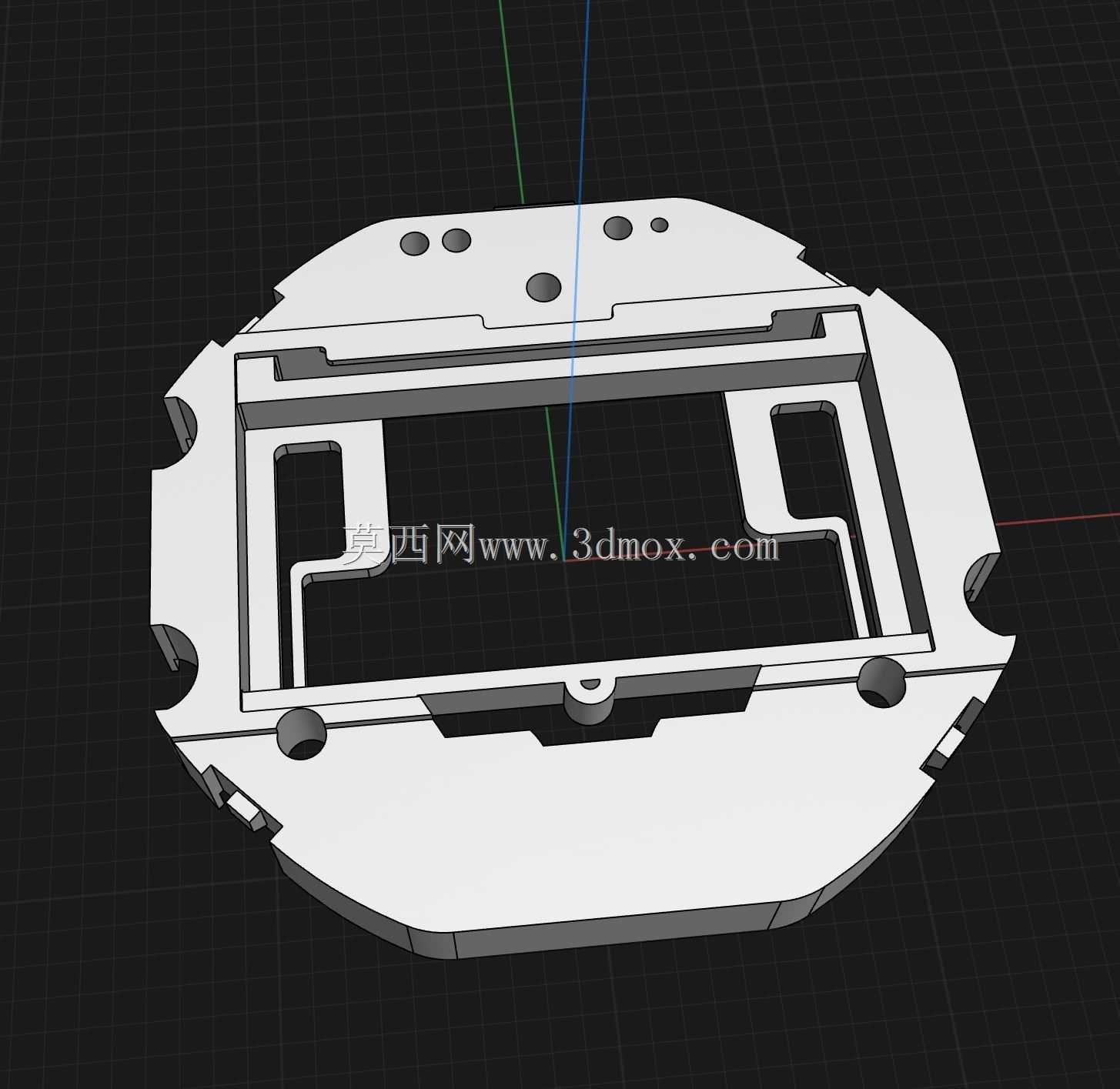

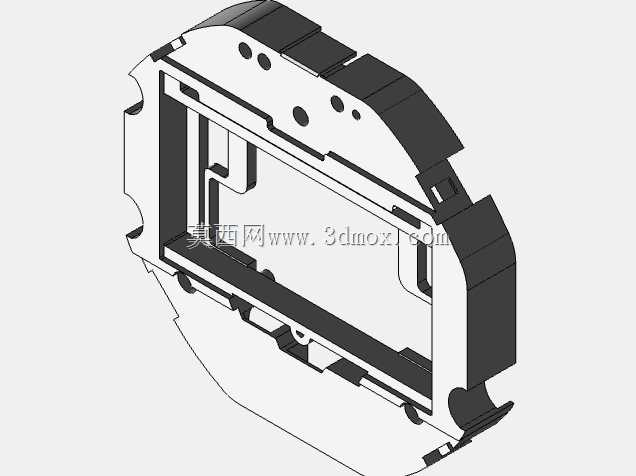

　　这套固定支架的结构出发点，是围绕卡西欧F-91W表款内部593机芯模块的1:1适配展开，最初的使用场景落在太阳能手表改装项目里，用来把原有计时模块、新增太阳能电池板以及配套充电PCB整合在同一安装基准面上，解决改装过程中多个异形部件在表壳内部无统一安装位、相对位置容易偏移的问题。从实际装配逻辑来看，支架整体轮廓完全贴合对应表壳的内部型腔，外边缘做了和表壳内壁弧度匹配的切边与定位缺口，周向分布的凸耳、卡槽结构可以直接卡入表壳原有预留的限位槽内，不需要额外在表壳上打孔或者增加粘接工序，装入后支架周向不会出现转动窜动，轴向也能被表壳上下盖的配合面压紧固定，不会在日常佩戴的震动环境下出现松脱。支架中部的大尺寸镂空区域是核心让位设计，

　　这个区域刚好对应机芯模块的显示窗口位置，不会遮挡表盘的数字显示，同时镂空边框的内轮廓完全复刻593模块的外沿形状，模块放入后四周的凸边可以托住模块底部的支撑台阶，左右两侧预留的窄槽是给太阳能供电排线预留的走线路径，排线可以顺着槽位从电池板安装位延伸到充电PCB的接线端，不会被支架和表壳的配合面挤压破损。支架顶面分布的多个小圆沉孔，一部分是对应表壳原有固定柱的让位孔，避免支架装配时和壳体内的注塑立柱发生干涉，另一部分浅沉孔是用来点胶固定太阳能电池板的定位点，电池板贴装时可以靠孔位快速对齐位置，点胶后胶层填充在沉孔内可以增大粘接面积，避免佩戴过程中受温度变化胶层脱落。在设计思路上，这个支架优先保证的是各改装部件的位置精度，

　　因为手表内部的装配间隙本身极小，太阳能板如果位置偏移，一方面会和表镜发生摩擦刮花，另一方面充电PCB的对位偏差会导致后续接线引脚错位，所以支架的所有定位面都按照原机芯的实测尺寸做了等比例复刻，没有额外增加多余的壁厚，尽可能给内部的电子元件留出布线和散热空间。从安装边界来看，支架的外轮廓最大尺寸完全控制在原表壳的内部型腔尺寸范围内，厚度方向叠加机芯、电池板、PCB之后的总高度，也和原表内部的可用轴向间隙匹配，不会出现表盖无法压合、表镜被顶起的问题。虽然这个结构最初是为太阳能改装项目开发，后续项目调整后没有针对量产制造做拔模斜度、壁厚均匀性这类注塑或者机加工的工艺优化，但作为改装验证阶段的定位工装结构，

　　它的尺寸基准完全来自原装表件的实测数据，不管是用来做3D打印手板验证改装方案，还是作为后续定制表壳内部安装结构的设计参考，都可以直接复用它的定位逻辑：不需要改动原有手表的核心机芯结构，靠支架的型腔限位就能把新增的功能模块和原有机芯整合为一个整体，拆装的时候可以把所有固定在支架上的部件作为一个整体取出，不需要分别拆卸零散的电子元件，大幅降低改装过程中机芯引脚折断、排线刮断的风险。周向边缘的异形缺口同时兼顾了避让原有表壳按键联动结构的作用，支架装入后不会影响表侧按键的按压行程，各个功能按键的触发手感和原装状态保持一致，不会出现支架顶住按键导致按键常触或者按不动的情况。对于从事穿戴设备改装、小批量定制电子配件结构设计的工程师来说，这类支架的建模逻辑也具备参考性：针对成熟量产消费电子产品做加装改造时，不需要重新设计整机外壳，优先做一层转接固定支架，把新增部件的安装基准和原有产品的内部定位基准统一，既可以保留原产品的全部成熟结构与可靠性，又能快速拓展新的功能模块，省去重新开模制作整壳的高额成本与验证周期。
