8mm直管金属垫片外螺纹锁紧管接头

　　在流体管路系统的现场布置里，8mm规格的卡套锁紧式外螺纹接头属于小口径硬管连接里使用频率很高的一类元件，常见于实验室气路、小型液压站控制油路、气动设备分支管路、半导体工艺气体配送管线以及中小型机床的润滑管路中。这类接头承担的核心任务，是把外径8mm的金属硬管——多数是不锈钢无缝管或者紫铜管——可靠地对接至带有内螺纹孔的阀块、泵体、气缸、电磁阀或者管路基座上，同时在持续承压、轻微振动和温度波动的工况下保持密封不泄漏。

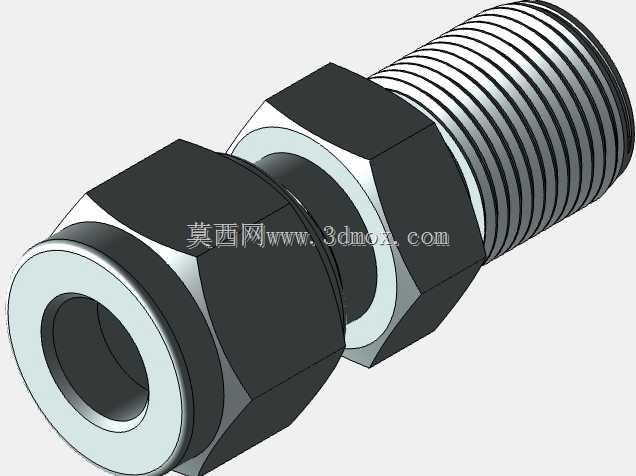

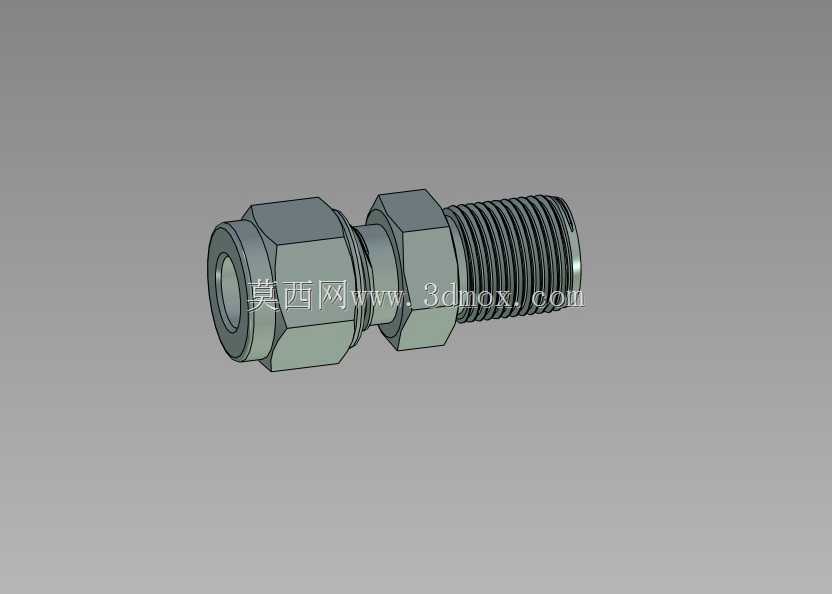

　　从结构上拆解，这个接头沿轴向可以分成几个功能段。最右端是外螺纹段，加工有连续的标准管螺纹，用于旋入配对的内螺纹接口；螺纹根部带有六角承压面，配合金属垫片实现端面密封，这也是“金属垫片外螺纹接头”名称的由来。中段是一个较大的六角本体，作为拧紧时扳手的主要受力位，提供足够的扭矩反作用面。靠左的部分则是卡套锁紧机构：由锁紧螺母、卡套（前后卡环）和接头本体的锥面配合组成，当拧紧左端的六角螺母时，卡套被推入锥腔，产生径向收缩，刃口咬入钢管外壁，同时在卡套与本体锥面、卡套与钢管之间形成两道金属密封。

　　这种“螺纹端面密封+卡套径向密封”的双重密封思路，是小口径高压管路区别于普通软管快插接头的关键。金属垫片通常采用紫铜或者退火铝，拧紧后产生塑性变形，填补螺纹端面微观不平度，密封比压高、耐温范围宽，不像橡胶O形圈那样在高温、强腐蚀或者长期老化后失效。卡套部分则依靠金属弹性变形抱紧钢管，既允许钢管承受一定的轴向拉脱力，又能在管路存在轻微偏斜时维持密封，这在设备内部管路走向紧凑、装配公差难以完全对齐的场景下尤为实用。

　　建模时需要重点把握几处配合关系。其一是外螺纹与配对内螺纹的旋合长度，工程上一般要求有效旋合圈数不少于8~10牙，过短会导致承压能力不足，过长则浪费结构空间且增加拧紧阻力。其二是卡套锥面的角度，常见为24度锥，卡套刃口的锐边、卡套内外锥的同轴度都直接决定咬合效果，建模时应保留刃口处的微小倒角与卡套尾部的弹性开槽特征，这些细节在装配仿真和干涉检查时会影响螺母行程判断。其三是各六角段的对边尺寸，需要符合标准扳手空间要求，相邻两个六角位之间要留出足够的扳手避让间隙，否则现场装配时扳手无法就位，只能换成开口扳手甚至被迫修磨，这是初学者容易忽略的安装边界问题。

　　从安装边界看，8mm管外径对应的接头本体外径通常在20mm上下，锁紧螺母对边约19~22mm，螺纹段根据压力等级选用M12×1.5、M14×1.5或者G1/4、R1/4等管螺纹，整体轴向长度控制在40mm左右。布置管路时，钢管插入端要预留足够的直线段，避免在卡套锁紧位置附近出现弯管，弯曲起点距离螺母端面至少留出2~3倍管径的直管段，否则卡套无法均匀抱管。拧紧工艺上一般采用“手紧+扳手再拧1又1/4圈”的经验做法，重复拆装时应检查卡套刃口是否已经在钢管上压出清晰环痕，若环痕不完整或卡套变形过度，需要更换卡套并更换钢管端部。

　　在三维建模实践中，把这类接头做成标准件库的意义很直接：管路设计时直接调用，配合钢管走向进行干涉检查，可以提前发现螺母与相邻阀体、接线盒或者钣金护罩之间的空间冲突；螺纹段虽然在装配里常以简化外观表达，但六角体、锥面、卡套开槽这些特征应当如实建模，因为它们决定了扳手空间和管路最小弯曲半径。密封面的端面粗糙度、螺纹退刀槽宽度、卡套槽口位置这类工艺特征，在出工程图时也要通过标注或者局部视图交代清楚，方便采购和加工核对。

　　实际选型时还要兼顾工况介质：普通气动回路用碳钢卡套接头即可满足；腐蚀性气体或者纯水、超纯水回路则倾向316L不锈钢本体配合聚四氟乙烯或者金属垫片；高温油路要关注垫片材料的退火状态和螺纹润滑脂的耐温性。理解了这一套锁紧与密封的逻辑，面对不同管径、不同螺纹形式的同类接头时，结构推演和模型复用都会顺畅很多。
