公制英制双标开口弹簧垫圈结构

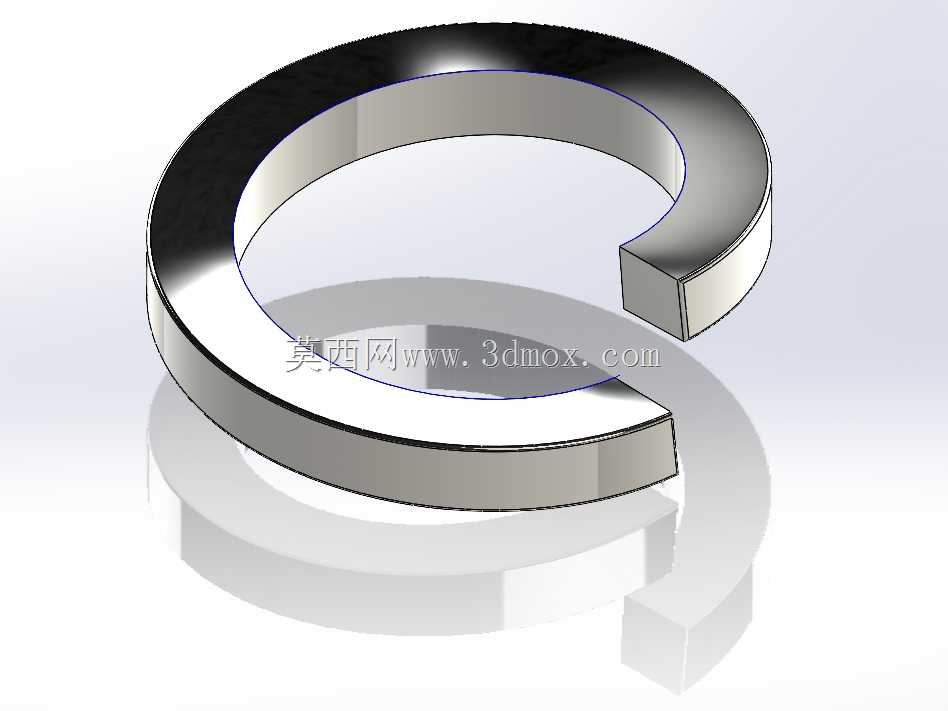

　　这套开口弹性垫圈的三维结构同时覆盖公制与英制两套常用规格体系，几何轮廓分别参照ASME B18.21.2M公制弹簧垫圈规范与ASME B1821.1英制弹簧垫圈规范搭建，建模时没有把垫圈当成简单圆环处理，而是完整还原了开口处的错位切口、矩形截面棱边以及环形坯料冲压成型后的空间形态。从现场装配逻辑看，这类零件最常出现在螺栓副的预紧链路里，垫在螺母与被连接件表面之间，依靠开口两端的轴向回弹趋势补偿螺纹旋合后出现的松弛量。设备运行阶段遇到振动、冲击或者温度循环变化时，螺纹接触面的正压力会出现波动，普通平垫圈只能分散支承面压应力，无法持续提供附加张紧力；开口弹簧垫圈则通过环体被压平过程中储存的弹性变形能，持续向螺母端面施加反力，

　　增大螺纹回转阻力，降低紧固件自松退风险。在电气柜装配、变压器周边接线组件、通用机械设备法兰连接、支架固定以及频繁启停的传动部位，都能见到这类垫圈的使用场景。选型时不能只看公称通径，还要结合螺栓直径核对垫圈内径、外径与厚度边界：内径需要略大于螺纹大径，保证套装时不卡牙；外径要落在螺母或螺栓头支承面的覆盖范围内，避免压接边缘悬空；厚度则直接影响开口翘曲高度和可提供的弹性行程。三维建模过程中，环体截面采用等宽矩形料带沿螺旋趋势扫掠，开口位置保留切断后的两个平直端面，两端面在自由状态下存在轴向高度差，这也是弹簧垫圈区别于普通平垫的核心特征。压装到紧固位置后，环体被逐步压平，开口错位量减小，材料内部形成弯曲弹性应力，

　　建模时可以通过自由态与压平态的对比，直观呈现垫圈从预装到锁紧的形变过程。外形边界方面，垫圈整体为不闭合环形结构，径向占用空间远小于法兰盘类锁紧件，适合在螺栓间距紧凑的接线排、模组安装板和小型机座上使用；安装时不需要额外加工定位槽，直接穿入螺杆即可，装配工序简单，适合批量流水线作业。设计思路上，双标准并行的结构处理可以满足不同供应链体系的互换需求：公制规格对应国内设备制造与出口公制市场的螺栓孔系，英制规格适配北美等采用英制紧固件的设备场景。结构细节里，切口端面与环体料带侧面保持垂直，没有额外倒角或复杂特征，符合冲压件的实际加工形态；环体表面转折棱线清晰，能够在工程视图中直接表达料厚、开口间隙和自由高度。

　　对于做紧固件库搭建的设计人员来说，这套模型可直接用于装配干涉检查：在螺杆穿过垫圈、螺母贴合端面的状态下，核对垫圈外径是否与相邻零件侧壁、线槽或凸台发生碰撞，同时确认压平后的总厚度是否满足螺栓有效旋合长度要求。在承受交变载荷的连接位置，弹簧垫圈通常还要配合合适的预紧扭矩使用，它并不能替代正确的螺栓等级与夹紧长度设计，但能在常规防松需求下提供结构简单、成本可控的辅助锁紧方案。针对较软的被连接件表面，垫圈环体还能将螺母支承压力分散到更大环形区域，减少局部压痕，避免薄钢板、铝合金面板或绝缘件表面被螺母切出凹陷。模型中环形料带的弯折曲率随规格变化，大公称直径垫圈的料厚与环宽同步增加，弹性反力也随之提升，小规格垫圈则控制轻薄轮廓，适配仪表、小型电气组件这类空间受限部位。通过完整还原开口错位与矩形截面，装配工程师可以在三维环境中模拟垫圈自由状态、预紧压平状态以及振动松弛后的回弹趋势，为紧固件排布、支承面尺寸校核和防松方案选型提供直观的几何依据。
