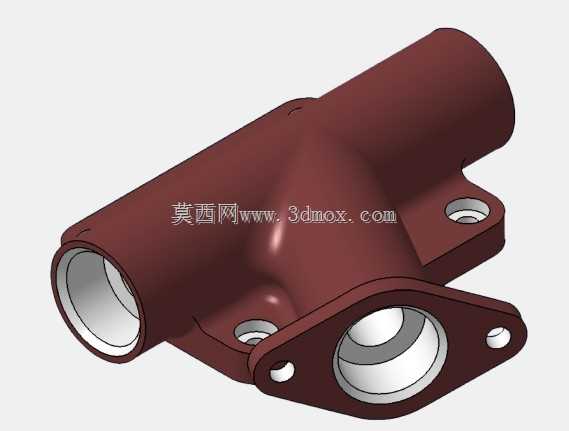

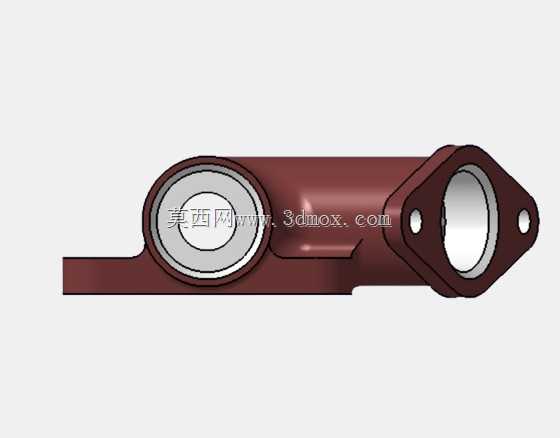

多通路带安装法兰机械连接支座

　　该类多通路带安装法兰的机械连接支座，在流体管路系统、小型动力设备油路分配、气动回路集成以及工业设备的管线转接工位中应用十分广泛，它既承担不同走向管路之间的介质导通转接功能，也通过自身带有的安装法兰结构直接固定在设备机架、动力壳体或者安装基板上，替代了传统多个独立弯头、管接头搭配固定支架的零散装配方案，能够大幅减少管路装配的零件数量，降低接头位置的泄漏风险，同时让设备内部的管线布局更加紧凑规整。从实际设备运行的工况来看，这类支座通常需要同时对接至少三个不同方向的管路接口：沿主体长向贯通的主通路一般对接大流量的主油道或者主气路，侧向伸出的短圆柱通路对接支路管线，底部大口径法兰接口则对接泵体出口或者阀组安装面，各个接口的同轴度、

　　端面密封面的平面度都直接影响装配后的密封效果，一旦接口位置偏差过大，装配时强行拧动管接头就会在支座内部产生附加内应力，设备运行过程中受振动、温度变化影响很容易出现密封失效、壳体开裂的问题。在结构设计的思路上，首先要结合设备内部的预留安装空间确定主体的整体外轮廓：长向主筒体的外径要匹配对应管路的连接接头规格，筒体内孔的通径需要满足管路额定流量的要求，避免通径过小造成介质流动阻力增大、压力损失超标；侧向伸出的支管轴线与主筒体轴线的空间夹角、中心距要严格按照周边管线的走向确定，保证外接管路不需要额外弯折就可以直接对接，减少管路装配时的强制变形。底部的安装法兰是整个零件的承载基础，

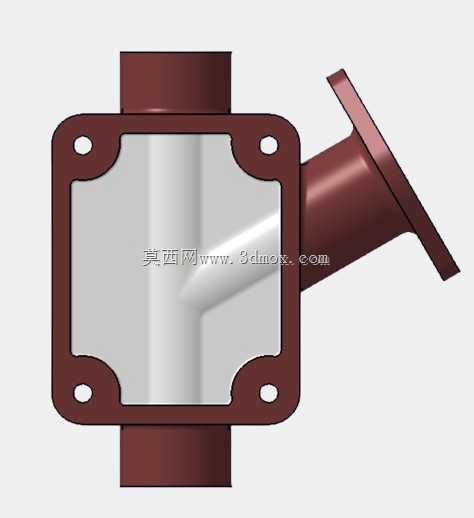

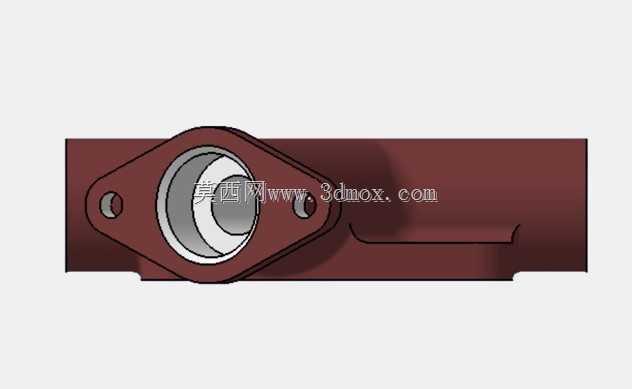

　　法兰面上分布的多个安装孔位置要和对接设备壳体上的预装螺孔完全对应，法兰端面与大口径接口轴线的垂直度需要控制在合理公差范围内，保证装配后密封垫片可以均匀受压；支座上部延伸出的带孔安装耳板则用于辅助固定，当设备运行振动幅度较大时，可以额外穿装固定螺栓分担法兰位置的承载负荷，避免悬臂状态的主筒体在长期振动下出现连接松动。外形尺寸与安装边界的校核是三维建模过程中需要重点关注的环节：在软件中搭建完基础实体之后，要把周边相邻的零部件模型同步调入装配环境，逐一核对支座各个外伸结构和周边管线、机架、电气元件之间的安全间隙，尤其是侧向支管的端部、安装耳板的外边缘位置，不能和其他部件发生运动干涉或者装配碰撞；安装孔的周边要预留足够的螺栓操作空间，

　　保证装配时扳手或者紧固工具可以顺利伸入完成拧紧作业，不能出现孔位被周边结构遮挡、无法正常施加紧固扭矩的情况。实体特征创建过程中，先通过拉伸生成主筒体和侧向支管的基础实体，再绘制法兰轮廓拉伸生成安装法兰结构，各个内孔通过切除特征完成加工，安装耳板和主体衔接的位置要设置合理的过渡圆角，避免直角衔接造成应力集中，长期受交变载荷作用时出现断裂隐患；各个接口的端面可以根据密封形式加工出对应的密封槽或者定位止口，方便装配时放置密封圈或者对接定位。布尔运算组合实体时要保证各个筒体相交位置的内壁平滑过渡，避免内部出现突兀的台阶或者残留凸边，造成介质流动时形成涡流、堆积杂质。完成全部特征创建后还要对模型的壁厚进行逐一核查，尤其是筒体相交、法兰和主体衔接的区域，不能出现壁厚过薄的位置，保证零件无论是采用金属切削加工、铸造成型还是3D打印试制，都具备足够的结构强度，满足设备长期运行的使用要求。
