钢丝绳锁扣紧固夹持机构

　　该钢丝绳锁扣机构主要用于钢丝绳端部固定、绳圈成型以及多股钢索的夹紧连接，在起重吊装、索道牵引、舞台吊挂、船舶系固、矿山牵引和户外安全防护等场景中较为常见。其核心作用是通过螺栓压紧和夹块咬合，使钢丝绳在受力状态下不产生滑移，同时避免钢索在弯折处出现局部应力集中。

　　从结构组成看，机构包含带弯弧承托面的主体夹座、对称布置的压块、贯穿式紧固螺栓以及端部锁紧螺母。夹座与压块的接触位置采用与钢丝绳外径相匹配的圆弧槽，安装时钢丝绳被限制在槽内，螺栓拧紧后，压块沿螺栓轴线方向靠近夹座，形成多点夹持。相比单一U形螺栓绳卡，该结构在同一根受力杆上布置多个夹持点，可对长段钢丝绳进行连续约束，适合需要形成较大绳环或承受交变拉力的场合。

　　设计时首先要确定钢丝绳直径与夹槽半径的关系。夹槽半径过小会压伤绳股，导致外层钢丝出现塑性变形；半径过大则接触面积不足，锁紧后容易滑动。较合理的槽面通常略小于或等于钢丝绳公称半径，使钢索受压紧贴槽底，并在绳股之间形成均匀摩擦。夹块边缘需要设置圆角或倒角，防止张拉过程中切断钢丝绳外层丝。对于需要反复拆装的检修工况，螺栓孔与压块之间应保留适当间隙，使压块能够自适应钢索直径偏差，而不是依靠强制对中来夹紧。

　　该机构的端部弯弧段用于引导钢丝绳回转形成绳环。弯弧半径不能按零件外形随意缩小，因为钢丝绳弯曲时内部各层绳股会发生相对滑移，弯曲半径过小会使内侧绳股受压、外侧绳股受拉，降低破断拉力。实际布置中，弯弧承托段应使钢丝绳绕过平滑过渡区，避免在夹座端部形成硬折角。多个锁扣沿绳段排列时，间距也需要结合钢索直径和受力方向确定，夹持点过密会增加重量并造成局部干涉，过疏则无法保证尾端绳段的摩擦力。

　　安装边界方面，主体杆件的长度决定了可布置压块的数量和绳环展开范围。三维建模时应重点检查螺栓旋合空间、扳手操作空间以及压块开合行程。若机构用于吊装现场，螺栓轴线方向往往决定现场紧固方式，螺母外侧需要预留套筒或扳手转动区域；若安装在狭窄支架内，还应考虑钢丝绳穿入路径，避免钢索必须横向强行卡入槽位。压块与夹座的配合面不宜完全封闭，应允许钢丝绳在未锁紧前进行位置调整，锁紧后再依靠法向压力和摩擦阻力传递载荷。

　　从受力路径分析，外加载荷首先作用于钢丝绳，再通过绳与夹槽之间的摩擦力传递到压块和夹座，最终由螺栓预紧力维持夹持状态。螺栓并不直接承担全部拉伸载荷，其主要功能是产生稳定夹紧力，因此预紧力的一致性非常关键。多个压块共同工作时，若某一处螺栓未拧紧，载荷会集中到其余夹持点，造成局部滑移或绳股损伤。结构设计中可通过等长螺栓、统一螺母高度和明显的压紧间隙来提高装配可靠性。

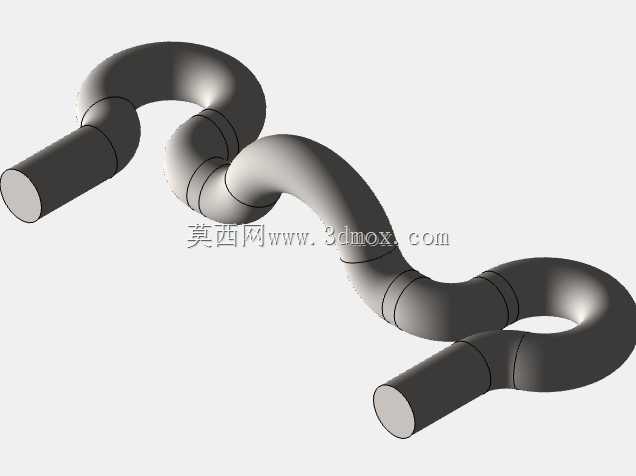

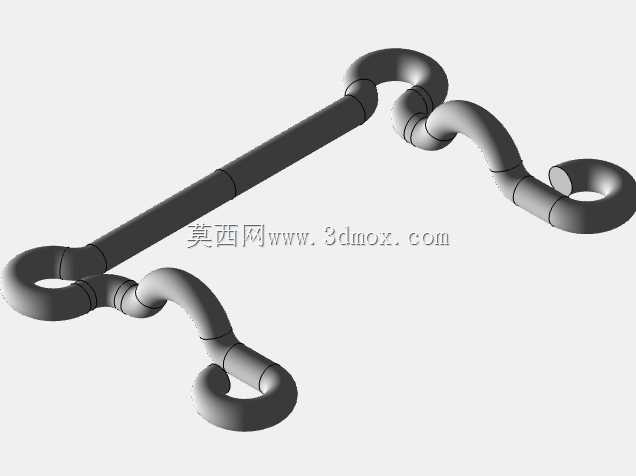

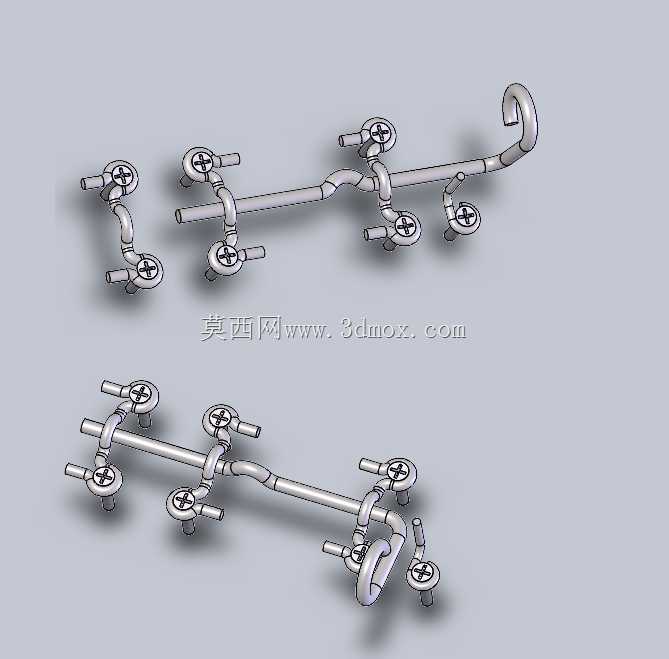

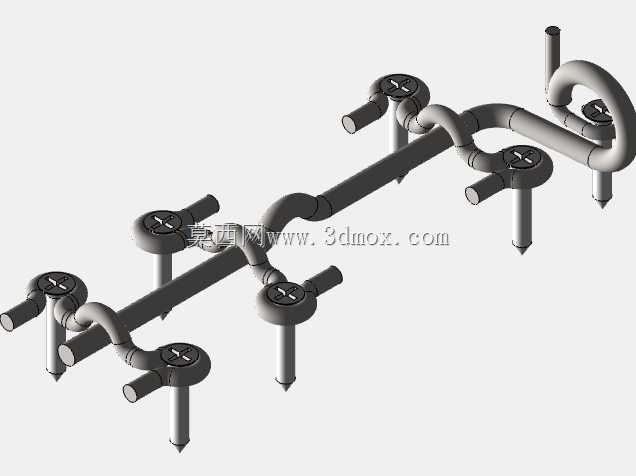

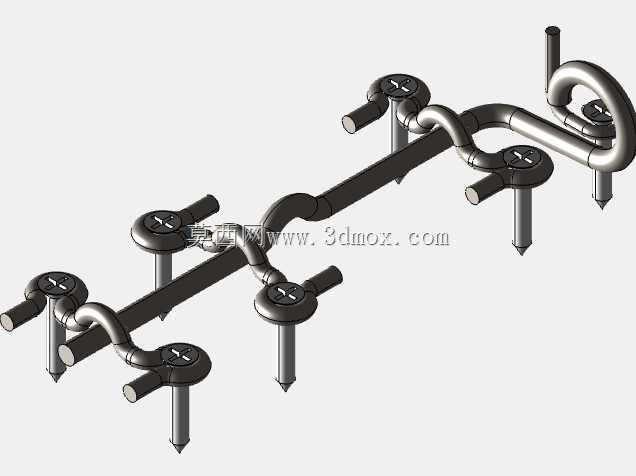

　　外形上，整套机构沿长杆方向展开，夹块沿杆身交错或成对布置，末端弯钩为钢丝绳回转提供承托。模型对圆弧槽、螺栓头、螺母、压块轮廓和弯管过渡均有较完整表达，可用于检查夹持点数量、绳环走向以及装配干涉。在工程应用中，这类结构不仅要满足静态拉力要求，还要考虑吊装起停、风载摆动和牵引振动带来的交变载荷，因此夹槽表面应保持足够摩擦而不过度切削钢索，螺栓连接应具备防松能力，端部绳头还需保留足够安全长度，以便观察夹紧后是否出现抽丝或滑移。

　　对于设备选型和结构设计人员，该模型的参考价值在于把钢丝绳夹持从单个绳卡扩展为连续锁扣组件：通过长杆承托、多压块夹紧和端部弯弧导向的组合，使钢丝绳在形成环套或连接固定时具有更明确的受力路径。建模和装配时应围绕钢索直径、弯曲半径、螺栓预紧空间、压块接触面积以及现场安装顺序展开，而不是只关注外观形状。
