工业铝型材配套M8T型槽锁紧螺母

　　这套T槽锁紧件是铝型材框架装配里使用频率极高的内嵌紧固件，日常做自动化设备护罩、车间工位工作台、流水线防护围栏、检测台架的时候，几乎每一处型材拼接点位都会用到这类零件。和普通外六角螺母不一样，它不需要提前在型材端面塞装，也不用在杆件外侧额外焊接凸台，直接从铝型材的T型槽端口滑入，或者从槽口任意位置卡入槽腔内部，当外接螺栓从对面连接板、角件或者设备安装板的通孔穿入拧紧时，螺母背部的台阶会牢牢卡在T槽的窄口限位面上，把两个被连接件紧紧压合在型材表面，不会跟着螺栓转动打滑，也不会从槽口里脱出来。

　　从实际装配逻辑来看，这类螺母的外形做了针对性的适配：主体下半部分是和T槽内腔宽度匹配的矩形基座，滑入槽内之后左右两侧被槽壁约束，周向转动自由度直接被限制，上半部分的凸缘厚度刚好卡在T槽的收口台阶处，拧紧螺栓的时候凸缘承压面完全贴住槽腔的上支撑面，受力均匀不会出现局部压溃型材槽壁的情况。中间加工出标准M8内螺纹，螺纹有效深度覆盖常用螺栓拧入深度要求，常规搭配8.8级内六角圆柱头螺栓使用，足以承担框架横向拉拽、设备挂载、防护栏受冲击这类常规载荷。

　　做三维建模的时候，首先要对照所用欧标或者国标铝型材的槽腔截面做配合校验：T槽的内腔宽度、收口窄缝宽度、槽腔深度这几个核心尺寸必须和螺母的基座宽度、凸缘厚度、整体高度逐一匹配，间隙控制在合理范围——既要保证螺母可以在槽内顺畅滑动调整位置，又不能间隙过大导致拧紧时螺母偏斜、螺纹轴线和螺栓轴线不对中，出现螺纹乱牙或者锁紧失效的问题。模型里把螺母的上下端面做了小倒角处理，一方面是去除钣金或者机加工后的锐边，装配的时候滑入槽口不会刮掉型材槽内的阳极氧化层，另一方面自动化装配线上零件振动送料的时候，倒角可以起到导向作用，避免零件卡滞在送料轨道里。

　　现场使用的时候，这类T槽螺母的优势非常突出：搭建铝框架的时候不需要提前在型材上钻孔攻丝，所有连接点位的位置都可以在装配过程中随时调整，后期给框架加装传感器支架、电气安装板、防护门板、物料托盘的时候，只要松开对应位置的螺栓，把螺母沿着T槽滑到新的点位再锁紧就行，完全不用对原有型材做二次加工，大幅降低框架改造的工作量。对比传统的弹簧钢片弹珠螺母，这款实心结构的锁紧件承载能力更强，在需要挂载较重的电气元件、气动阀组或者工装夹具的点位，不会因为长期受载出现螺母变形、锁紧松动的问题。

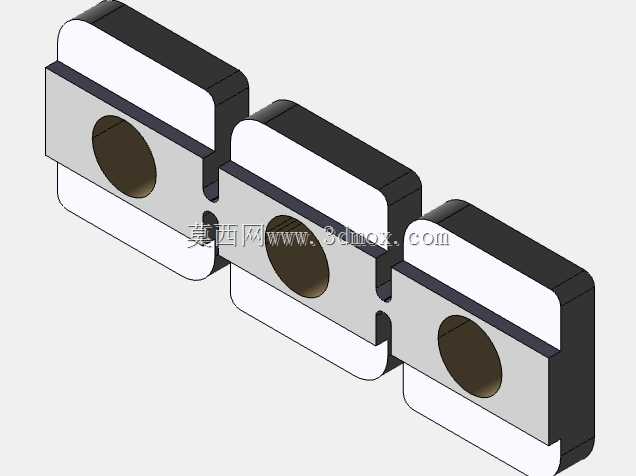

　　设计时还要考虑安装边界：螺母整体嵌入T槽内部，装配完成后没有任何突出于型材外表面的结构，型材外侧的安装平面完全平整，后续铺封板、安装门板密封条、贴设备标识牌的时候不会被凸起零件干涉。三个成组排布的结构形式也对应了长拼接缝处的多点位锁紧需求，比如两根长型材对接、大尺寸面板和框架连接的时候，沿着槽道等距放入多颗螺母，多点位同步锁紧，可以让拼接面受力均匀，避免长板材局部翘曲、连接缝隙不均匀的问题。零件的外形轮廓没有复杂曲面，既可以用标准型材紧固件批量冷镦加工，也适合小批量场景下用钢板激光切割后再攻丝倒角，加工门槛低，生产周期短，完全能满足非标设备快速打样、现场临时改架的使用需求。在框架做受力校核的时候，还要注意螺母的承压面和型材槽壁的接触面积，拧紧扭矩按照M8螺纹的推荐值控制，避免扭矩过大把铝型材的槽口撑变形，保证整套框架连接稳定、长期运行不松脱。
