螺旋肋条镂空球壳应力承载构件

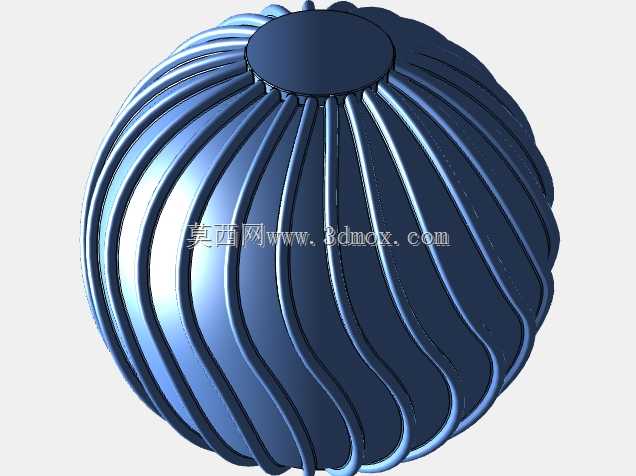

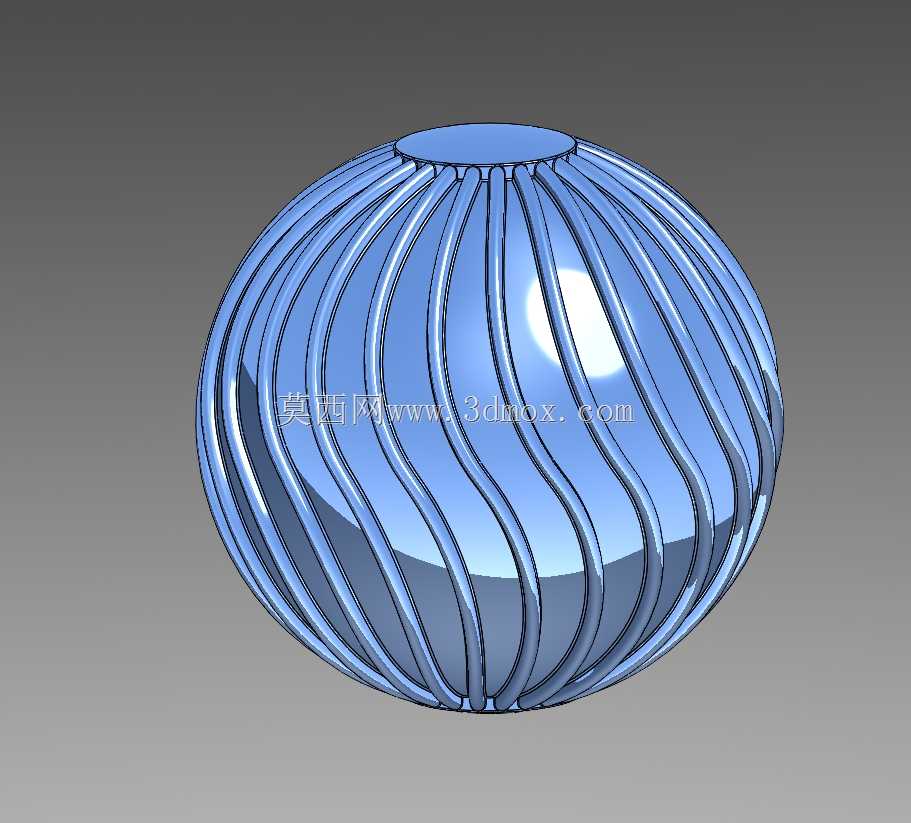

　　该构件以近似球形的封闭轮廓为基础，在球壳外侧布置多根连续扭转的弧形肋条，肋条从顶部小口径环边沿球面螺旋延伸至底部收口区域，形成类似瓜棱形态的镂空受力骨架。整体外观并非实心球体，而是由外层肋条与内部球壳曲面共同构成，肋条之间保留较大开放区域，使结构在保持球形受力特征的同时降低材料占用。

　　从受力思路看，球形轮廓本身具有较好的均布载荷传递能力，外部压力或局部接触力作用于球面后，可沿壳面向四周扩散。单纯薄壁球壳在局部受压时容易出现凹陷、屈曲，尤其在开口边缘和曲率变化区域，应力集中较为明显。该设计将螺旋肋条叠加在球壳表面，相当于在主承力方向上增加连续加强路径。肋条不是沿经线简单直列分布，而是带有一定扭转角，这种布置能够让载荷在相邻肋条之间形成斜向传递，减少某一根肋条单独承受集中力的情况。

　　顶部设置环形开口，开口边缘通过加厚环带与各肋条端部连接，属于整个结构中需要重点控制的边界区域。实际应用中，该开口可作为接口、观察口、装配通道或与其他杆件连接的配合面。若用于承压演示，开口边缘需要与端盖、密封圈或压紧件配合；若用于装饰性机械装置，也可作为穿线孔或连接孔。底部肋条同样向中心收拢，形成较小的支撑边界，便于放置在平台、支架或试验夹具上。

　　建模时需要重点处理球面、肋条扫掠路径和开口环边之间的连续关系。肋条截面宜采用圆弧形或带圆角的矩形截面，避免尖锐棱边造成应力突变。扫掠路径应贴合球壳外表面，并在螺旋上升过程中保持相邻肋条间距基本均匀。若肋条与球壳为一体结构，交接处应设置圆角过渡；若作为外部包覆骨架，则需要明确肋条内侧与球壳外表面的贴合间隙，防止装配后出现局部悬空。

　　在尺寸边界方面，整体最大轮廓由球体直径决定，顶部开口直径明显小于球径，外部肋条最高点略高于基础球壳表面，因此安装空间不能只按光滑球体直径预留，还应考虑肋条凸起带来的外包络尺寸。底部支撑区域较小，竖直放置时对支撑面平面度有一定要求；若在振动环境中使用，应增加底部支座或周向限位，避免球面接触造成滚动。侧向安装时，可利用顶部环边或肋条交汇区域设置连接耳，但开孔位置应避开肋条与球壳交接的高应力区。

　　该类结构可用于机械基础教学中的球壳应力演示，帮助理解薄膜应力、局部屈曲和加强筋布置之间的关系；也可作为轻量化承压罩、缓冲球壳、艺术装置骨架或设备外部防护构件的概念方案。在缓冲场景中，外部螺旋肋条能够先承受接触载荷，并通过变形吸收部分冲击；在防护场景中，镂空区域可减轻风阻和重量，同时保留球形外壳的整体刚度。

　　结构校核时，应关注三类位置：一是顶部开口环边，该处连续性被打断，容易产生环向应力集中；二是肋条与球壳交接的长条区域，若圆角不足，容易在受压时出现局部高应力；三是底部收拢区，多根肋条汇聚后刚度变化较大，支撑反力可能造成局部屈曲。对于需要实际加工的版本，可根据载荷方向调整肋条数量、截面宽度和螺旋角。肋条数量增加后，球面支撑更密，单个肋条受力降低，但成型复杂度和重量也会上升；螺旋角增大时，斜向传力更明显，但肋条在轴向的直接支撑作用会减弱。

　　若采用塑料打印或注塑成型，应注意肋条壁厚均匀，避免厚截面引起缩痕；若采用金属板材焊接或铸造成型，则需在肋条根部保留足够圆角，并控制开口环边的圆度。整体而言，该构件的价值在于把球形壳体的均压特性与螺旋加强筋的导向传力结合起来，在镂空、减重和承载之间取得平衡，适合作为球壳结构优化、应力分布分析和曲面加强设计的参考对象。
