三路接口微型电路混音信号分配结构

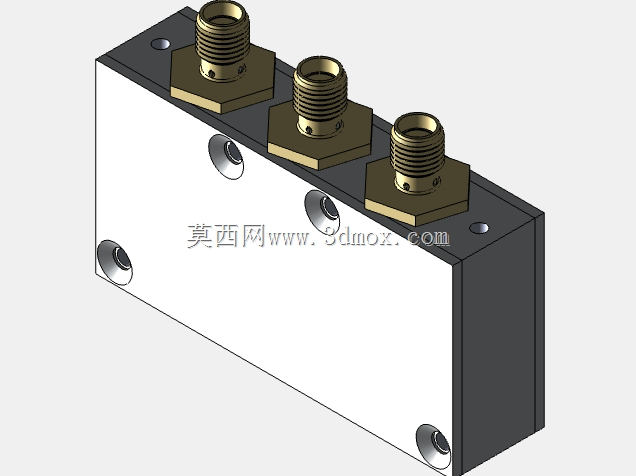

　　在射频测试、小型音频信号调度、实验室电路搭建场景中，这类带三路同轴接口的小型信号分配模块是很常见的连接部件，很多刚接触结构设计的工程师容易忽略这类小型部件的安装边界细节，导致后期装配时出现接口干涉、壳体固定孔位对位不准的问题。从结构设计角度看，这个部件的主体采用长方体金属壳体设计，壳体侧面做了沉头安装孔位，四个角的沉孔可以直接穿入M3规格的内六角螺丝，将模块固定在设备机箱的安装板或者测试台架的安装面上，沉孔的深度经过精确计算，螺丝锁紧后头部不会突出壳体表面，避免和周边布线或者相邻模块产生刮擦。顶面布置的三个同轴接头采用六角法兰面结构，每个接头的法兰底座直接贴合壳体顶面加工的定位沉台，装配时不需要额外调整接头的朝向，法兰底座的两个对角孔可以穿入小规格螺丝将接头牢牢固定在壳体上，避免频繁插拔线缆时接头出现松动，导致信号传输接触不良。这类模块的内部腔体是用来放置信号混频电路板的，壳体的内壁做了0.8mm的台阶定位结构，电路板可以直接卡在台阶上，不需要额外设计支撑柱，既减少了装配零件数量，也能保证电路板和顶面接头的引脚间距控制在合理范围，避免引脚过长导致信号损耗增大。

　　很多工程师在设计这类小型信号模块时，容易把接头的间距设置得过小，实际使用时插上同轴线缆后，相邻线缆的接头会互相挤压，不仅插拔费力，长期使用还会导致接头根部的线缆出现弯折破损，这个设计里三个接头的中心间距预留了足够的操作空间，即使是带屏蔽层的粗规格同轴线缆，插拔时也有足够的手指操作空间，不会出现相邻干涉的问题。壳体的侧边没有布置任何接口，所有的信号连接都集中在顶面，这种布局方式适合将模块紧贴机箱内壁安装，侧边可以贴近机箱走线槽布置，不会占用额外的横向安装空间，对于内部空间紧张的小型测试仪器、便携信号处理设备来说，这种布局能有效提升机箱内部的空间利用率。

　　从安装边界来看，这个模块的整体长宽高比例协调，底部安装孔的孔距按照标准机箱安装孔位的模数设计，可以直接适配通用的仪器安装导轨或者标准安装板的孔位，不需要额外加工转接板。壳体的边角做了小尺寸的倒角处理，不仅能避免装配时划伤操作人员的手部，也能减少壳体在阳极氧化或者喷涂处理时的边角积漆问题，提升表面处理的成品率。接头的内孔尺寸匹配标准的同轴插针，装配时插针可以直接穿过壳体顶面的过孔和内部电路板焊接，过孔和插针之间预留了0.2mm的间隙，既可以方便装配时的对位，也能避免焊接时热量直接传递到壳体上，导致壳体表面出现变色或者镀层脱落的问题。

　　在实际的设备维护场景中，这种模块化的结构设计可以单独更换损坏的接头或者电路板，不需要整体更换整个模块，能有效降低后期的设备维护成本。很多刚入行的结构设计师在做这类小型电子模块的结构时，往往只关注功能是否实现，忽略了实际装配和维护的便利性，这个结构里的所有固定螺丝都采用同一种规格，装配时不需要频繁更换螺丝刀头，能有效提升生产线的装配效率。壳体的壁厚设计也经过了考量，既保证了整体的结构强度，在频繁插拔线缆时不会出现壳体变形，也尽可能控制了整体重量，适合用在对重量有要求的便携设备中。
