GM805条码扫描识别模块结构设计

　　这套结构围绕条码识读类嵌入式模块展开，板体采用矩形PCB承载方案，核心识读镜头居中布置，周边按信号链路排布补光元件、接插接口与固定孔位，整体面向自助终端、产线扫码工位、便携采集设备以及开源控制平台的集成场景。从实际装机角度看，这类模块常被嵌入收银柜面、分拣通道、门禁读头和小型检测工装中，负责一维码、二维码以及PDF417等码制的图像采集与解码，外部主控只需通过串口完成指令交互，即可把识读结果上传给上位机或移动终端。

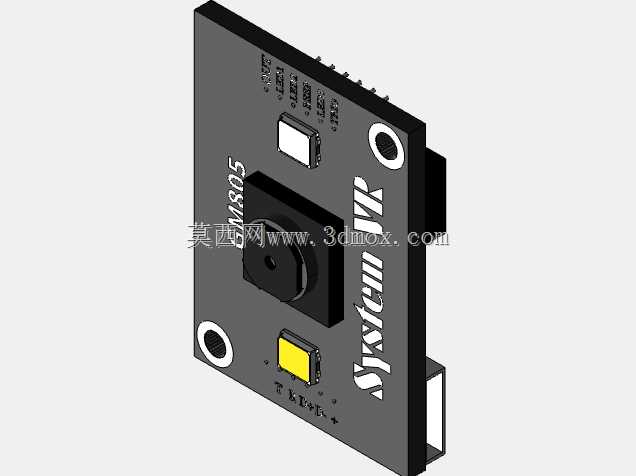

　　板件外形以平直矩形为基础，四角设置沉头安装孔，孔位避开了高频走线和元件投影区，装配时可直接通过螺钉固定到塑料支架、钣金折弯件或3D打印外壳内。镜头区域保留了足够的光学避让空间，前方不能被加强筋、透明窗压边或装饰件遮挡；补光灯位于镜头侧下方，其发光面与读码窗口之间应减少深色遮挡，必要时在外壳上做散光或开窗处理。模块侧边布置排针与接口，接线方向沿板边向外，便于在狭窄壳体内整理线束，也能避免插头与镜头支架发生干涉。

　　结构建模时，PCB本体按真实板厚分层处理，焊盘、丝印、贴片元件和接插件分别建立独立特征，方便在总装中检查堆叠关系。镜头座采用黑色块状体表达，中心保留通光孔，前端圆形镜片与后方成像元件形成同轴关系；该区域对外壳窗口的位置最敏感，若窗口玻璃距离过近，可能产生反光鬼影，若距离过远，则会在窄边框设备中减小有效视场。工程上通常先锁定镜头光轴，再反推外壳读码窗的开孔范围、密封胶条宽度以及防尘镜片的安装台阶。

　　模块顶部的小型贴片元件按实际封装高度建立，虽然多数元件高度较低，但在薄型手持设备中仍需与壳体内表面保留安全间隙，防止振动后压伤焊点。板边排针属于装配边界中的高风险部位，三维布局时不仅要表现针体本体，还要预留插头壳体和手指插拔空间；若设备采用卧式接线，应在排针外侧增加线槽或压板，使线缆弯折半径不集中在焊点根部。对于USB或TTL串行通信场景，接口周边的固定孔和定位柱可兼作防呆结构，减少产线反接风险。

　　安装边界方面，四角孔位适合M2级螺钉或铜柱支撑，支撑面应尽量落在PCB实体区域，避免单点压紧造成板面翘曲。镜头座和补光元件的高度决定了整机前壳的最小内腔深度，设计外壳时不能只看PCB平面轮廓，还需把镜头前方工作距离、侧方插头包络和背部焊点高度一起纳入干涉检查。若模块安装在金属面板后方，面板开窗应略大于识读视场，并在镜头与透明片之间设置黑色遮光围框，以抑制环境光和补光灯反射。

　　从功能集成思路看，该模块把成像、补光、接口和固定结构压缩在同一块小板上，适合空间有限但又需要快速读码的设备。结构工程师在选型时，可先依据读码窗口确定板体朝向，再根据排针位置规划主控板连接方式；软件或电气人员则可通过标准串口与Arduino、Windows设备或Android终端通信。三维模型中保留了板上丝印方向、元件相对位置和安装孔特征，能够直接用于外壳开孔、支架限位、线束走向和装配间隙校核，帮助设计人员在开模或加工前确认模块与整机壳体的匹配关系。
