HK19F-DC12V小型信号继电器三维结构

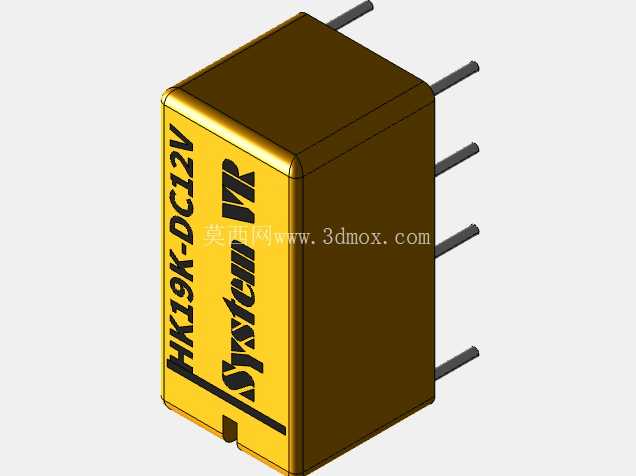

　　在工业控制板卡、小型自动化设备的信号回路设计里，这类直插式小型信号继电器的出镜率极高，很多刚接触电控结构设计的工程师容易忽略这类元件的安装空间预留，要么是引脚间距算错导致PCB焊盘对不上，要么是外壳高度留得不够，装完外壳顶到继电器本体，最后不得不改版重新打样。做这个三维模型的时候，最先敲定的是引脚的排布基准，五根直插引脚的中心距严格按照实际量产元件的尺寸做约束，每根引脚的伸出长度、截面尺寸都对应实际插件的公差范围，避免结构设计时出现引脚穿不过PCB焊盘、或者焊接后引脚露出长度不符合波峰焊工艺要求的问题。外壳部分做了分色处理，棕黄色的塑壳主体和侧面的黄色标识区做了清晰的结构分界，标识区的字符位置完全对应实物的印刷区域，

　　做整机装配可视化校验的时候，能直观判断元件的安装方向，不会出现装反导致的回路不通问题。从实际应用场景来说，这类12V直流驱动的信号继电器，主要用在低压信号回路的通断控制里，比如PLC输出端口的小负载扩容、工控板卡上的信号隔离切换、小型家电的控制回路通断，它的负载能力不高，不能直接驱动大功率执行器件，但胜在体积小、驱动功耗低，在板载安装的场景里能大幅节省PCB的排布空间。设计模型的时候特意把外壳的边角圆角做了还原，不要小看这几处圆角，很多工程师做结构干涉检查的时候，如果把元件建成立方体直角，就会误判和周边接插件、电容的干涉距离，实际元件的圆角能让出一部分装配空间，准确还原这部分细节能减少很多不必要的空间预留浪费。安装边界的处理上，

　　模型严格限定了元件的最大外形轮廓，包括引脚顶端到塑壳底部的总高度、塑壳本体的长宽尺寸、每根引脚的相对位置坐标，在做PCB布局的时候，可以直接把这个模型导入到装配环境里，和周边的电解电容、拨码开关、接线端子做实时干涉检查，不用再对着二维手册上的尺寸挨个核对。另外，塑壳侧面的定位小凸台也做了准确建模，这个凸台是部分厂家做元件封装时的定位结构，在做治具设计的时候，这个凸台可以作为插件定位的基准，避免插件时元件偏移导致的焊盘虚焊。很多人做这类电子元件的三维模型时，容易忽略引脚的拔模斜度，实际元件的金属引脚为了方便插件，末端会有微小的斜度，这个模型里也做了对应的细节处理，在做自动化插件设备的吸嘴、导套设计时，

　　这个细节能直接用来校验导套的内径尺寸，不会出现引脚卡滞的问题。从功能特性来说，这类电磁继电器靠内部线圈通电产生的磁力吸合衔铁，实现触点的通断，所以模型的整体重量分布也做了对应，线圈部分的密度设置和实际元件一致，做整机跌落仿真的时候，能准确模拟继电器对PCB板的冲击载荷，避免仿真结果和实际测试出现偏差。在做三维布线的时候，这个模型的引脚位置准确，能直接生成引脚的接线点，不用额外调整坐标，大幅提升板级布线的效率。对于需要做整机BOM可视化的项目来说，这个模型的外观细节足够清晰，在做产品说明书、装配指导书的渲染图时，能直接调用，不用再额外做外观处理。
