四位卧式音频RCA接插件结构设计

　　这款四位卧式RCA接插件，主要面向民用音视频设备、专业功放设备、车载影音系统的板载信号传输场景，作为模拟音频、复合视频信号的板端连接载体，承担设备内部PCB与外部音视频线缆的信号导通、机械固定作用，是消费类电子、专业音响设备里应用极广的板载接口部件。

　　从实际使用场景来看，这类多联RCA接口常布置在设备背板的PCB边缘，外露接口端朝向设备壳体外侧，供用户插拔RCA莲花头线缆，实现音频左右声道、复合视频、色差分量等信号的有线传输，相比单颗独立RCA座，四位一体的结构能大幅减少PCB上的排布空间占用，同时统一接口的安装定位基准，降低产线装配时的对位难度，也能避免单颗座体零散排布带来的接口间距偏差，导致外部插头干涉无法同时插入的问题。

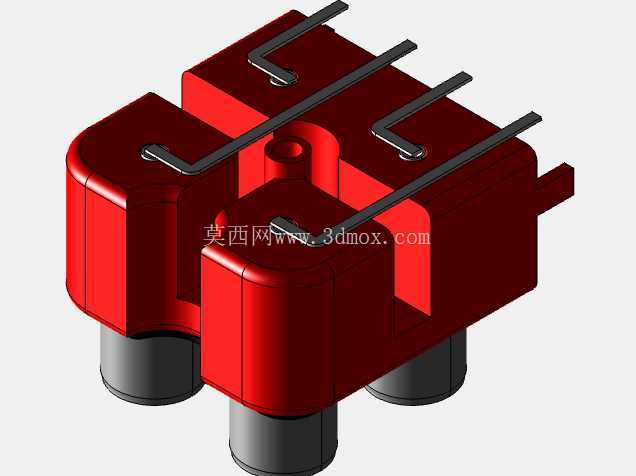

　　设计层面首先考虑的是板端安装的可靠性，接插件底部设置了两组直插式定位引脚与四个焊接引脚，定位引脚在插件时先穿过PCB对应的定位孔，完成接插件的预固定，避免波峰焊过程中接插件移位偏移，焊接引脚则对应每个RCA通道的信号极与接地极，其中外圈的金属屏蔽层统一接设备地，既可以固定接口的金属外壳，也能起到信号屏蔽作用，减少外界电磁干扰对弱音频信号的影响，降低信号传输过程中的底噪与干扰纹波。

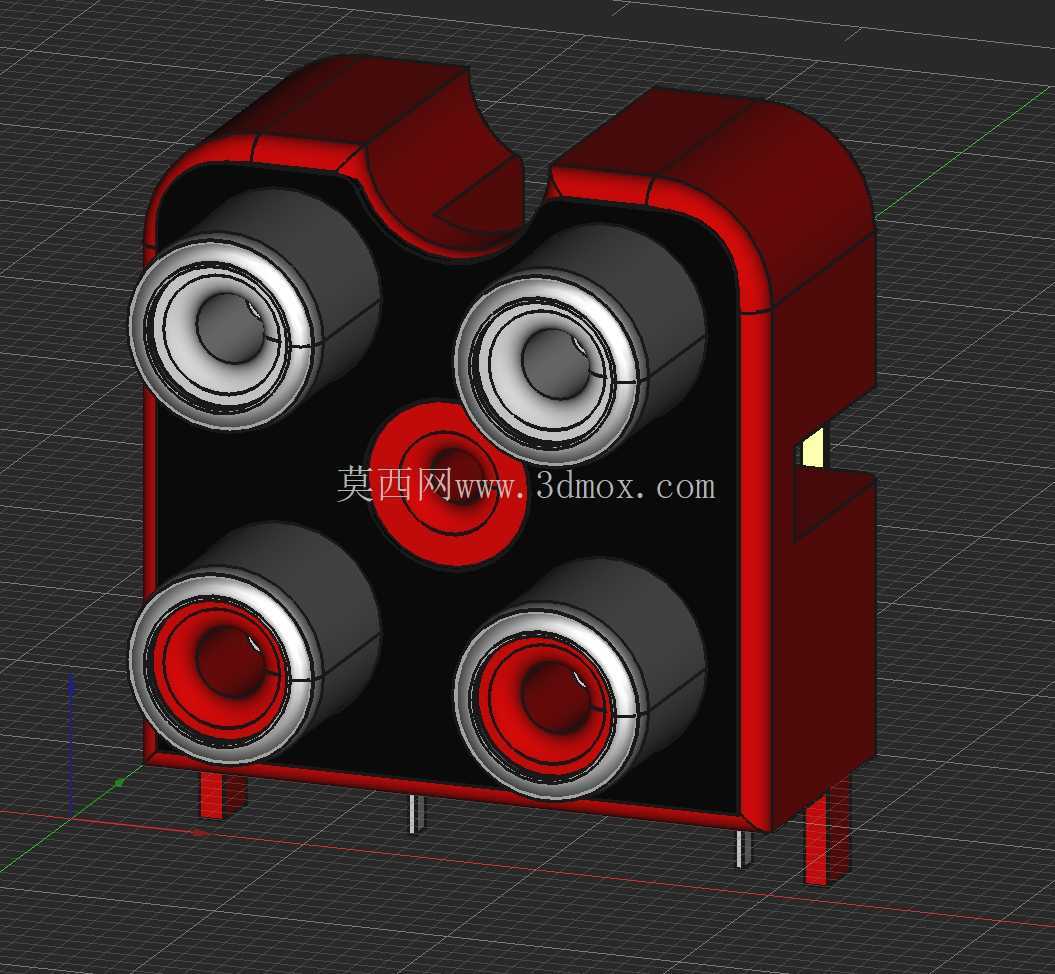

　　结构上采用红色绝缘基座作为主体承载结构，绝缘基座选用耐温、绝缘性能优异的热塑性工程塑料注塑成型，基座边缘做了圆角过渡处理，既可以避免注塑过程中的应力集中导致基座开裂，也能在装配时减少对操作人员、设备线材的刮擦损伤。基座上集成了四个RCA接口的安装位，分为上下两排、每排两个的排布方式，接口中心距严格遵循通用RCA插头的外形尺寸要求，保证四个插头同时插入时不会出现空间干涉，插拔过程中互不影响。每个接口的内部包含金属内芯与外圈屏蔽环，内芯对应信号正极，采用弹性铜材冲压成型，表面做镀镍处理提升抗氧化能力与导电性能，内芯的弹性结构能保证与公头插针的可靠接触，避免接触不良导致的信号断续、衰减问题；外圈屏蔽环同样采用铜材冲压卷圆成型，与公头的外圈金属层紧密贴合，形成连续的屏蔽腔体，同时提供插拔时的抱紧力，保证公头插入后有足够的保持力，不会因为轻微拉扯就出现松脱。

　　安装边界方面，这款卧式接插件的插装方向为垂直于PCB板面，接口轴线平行于PCB板面，焊接后基座底部与PCB板面贴合，整体突出PCB的高度控制在常规影音设备的背板预留空间范围内，适配绝大多数设备的壳体内部空间余量；基座两侧设置了定位挡边，在设备壳体装配时，挡边可以与壳体上的接口开孔边缘贴合，限制接插件的前后窜动，避免用户插拔插头时的作用力直接传递到焊接引脚，导致引脚脱焊、焊盘脱落的问题。引脚的伸出长度、直径都匹配常规PCB的波峰焊工艺要求，不需要额外做特殊工艺处理就能完成焊接，适配现有电子加工产线的通用生产流程。

　　从功能特性上看，四位一体的结构将四个独立RCA通道集成在同一个绝缘基座上，相比四个独立RCA座分别焊接，能有效保证各接口之间的位置度公差，接口的同轴度、端面平面度都能控制在更小的偏差范围内，提升公头插入时的顺畅度，减少偏斜插入导致的内芯变形、接触不良问题。同时基座中间设置的定位凸台，能在注塑时保证内部金属嵌件的定位精度，避免金属件在注塑过程中出现偏移，导致每个接口的中心位置偏差超标。绝缘基座的材料阻燃等级满足电子设备的安规要求，在设备出现异常过热情况时不会出现自燃、熔融滴落的问题，符合消费类电子的安全规范。

　　实际选型应用时，这类多联RCA座常用于功放机的音频输入输出接口组、机顶盒的复合音视频接口、老款电视的AV接口、车载影音主机的后置音频接口等场景，设计时需要提前核对接口的排布方向、引脚定义与PCB焊盘的匹配性，同时要预留足够的插拔操作空间，保证用户在插拔线缆时手指有足够的操作余量，不会被周边的其他接口、壳体结构干涉。另外在结构设计时，接地引脚的焊盘设计会适当加大，既可以提升焊接强度，也能降低接地阻抗，提升屏蔽效果，对于信号质量要求较高的专业音频设备，还可以在接插件周边的PCB上做接地隔离处理，进一步减少数字电路对模拟音频信号的干扰。
