折弯式钣金安装支架展开结构设计

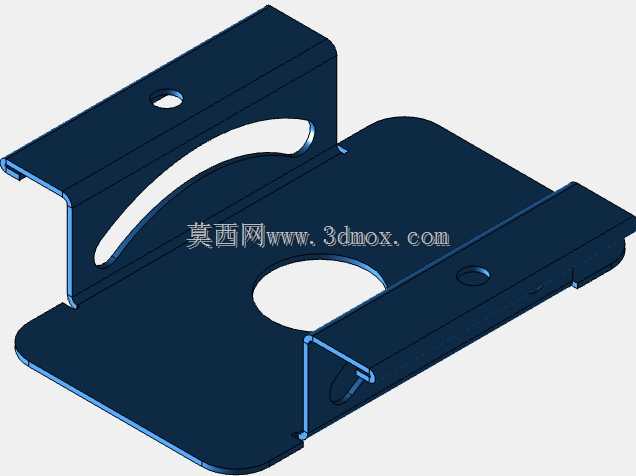

　　该钣金支架采用薄板折弯成型思路，整体由一块平板经两侧同向翻折构成U型包容结构，底板作为主承载面，两侧立边向上弯折后形成侧向限位与辅助安装面，可在小型电控模块、传感组件或轻型机电部件中承担定位、托举和防护作用。实际布置时，底板平面贴合设备基准面，两侧折弯边围合被支撑零件，既限制零件横向窜动，也能在装配后遮挡部分侧向缝隙，减少外部线缆、工具直接触碰内部元件的风险。

　　结构上，底板中部开设圆形通孔，主要用于穿设线束、避让凸起轴段或作为检修观察口；两侧立边分别加工长圆弧形槽与小圆孔，弧形槽可在装配时提供一定角度调节余量，方便支架与配对件在小范围内校正位置，小圆孔则用于螺钉锁紧或定位销固定。底板端部做圆角过渡，避免薄板锐边在搬运和装配过程中划伤线缆，也降低折弯时角部应力集中导致开裂的概率。

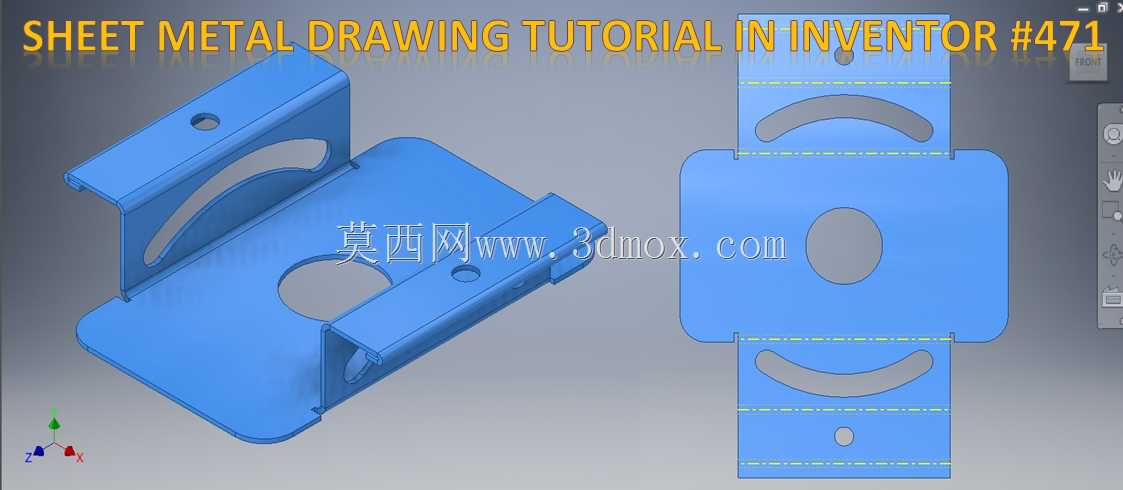

　　从展开工艺看，三维建模时需要同步保留成型状态与平板展开状态，折弯线位置对应两侧立边的弯折区域，展开轮廓中各孔位、槽口与折弯线保持严格对应关系，便于直接核对数控冲裁或激光切割路径。设计过程中应重点控制孔边到折弯线的距离，若开孔过于靠近折弯区，折弯时孔形容易被拉伸变形，因此在满足安装功能的前提下，将圆孔和弧形槽布置在远离折弯圆角的平面区域，使成型后孔位尺寸稳定。

　　安装边界方面，该零件属于轻型支撑件，外形以底板长度、宽度和两侧立边高度构成主要包络空间。装配时需预留折弯圆角半径对应的内侧间隙，不能按理论尖角计算被包容件尺寸；底板下方应保留平整贴合面，螺钉穿过侧部孔位时要留出扳手或电动工具操作空间。若用于振动较明显的设备，可在底板与安装基础之间增加减振垫，侧部弧形槽配合紧固螺钉实现预定位，待整机角度调整完成后再完全锁死。

　　建模阶段应先建立基体薄板，再按折弯顺序生成两侧翻边，孔槽特征建议在成型面上按功能位置创建，并通过展开命令验证平板轮廓是否连续、折弯系数是否合理。对于需要出工程图的场景，成型视图用于表达装配关系和外形尺寸，展开视图用于标注下料轮廓、孔位坐标和折弯方向，二者结合可减少车间从图纸到加工的理解偏差。整体结构没有复杂焊接和机加工工序，适合小批量薄板加工，也便于在不同设备中通过修改孔距、折弯高度和槽口角度快速衍生系列支架。
