手动单孔卷笔刀削笔器结构造型

　　该结构围绕日常书写、绘图和教学场景中最常见的铅笔修整需求展开，主体由红色握持外壳、灰色金属刀片、紧固螺钉以及锥形进笔孔组成。它不是复杂设备，却完整呈现了小型手动切削工具从外形握持、刀片定位到排屑空间布置的典型设计逻辑，适合作为文具产品结构拆解、注塑件造型练习和简单装配关系分析的参考对象。

　　外壳采用近似长方体的紧凑块体造型，整体尺寸控制在单手握持范围内，长边方向承载刀片安装面，短边方向布置锥形铅笔导入孔。前端圆孔与内部锥腔贯通，铅笔沿孔轴线送入后，笔尖会被锥面逐步导向刀片切削刃；锥腔并非等径圆孔，而是按铅笔削尖后的圆锥形态收束，使木质笔杆和笔芯在旋转推进过程中获得稳定支撑。若锥角过大，笔尖容易被削得过短且笔芯暴露不足；若锥角过小，则需要更长的进给行程，外壳长度和切削阻力都会增加，因此该结构在小巧外形与可用削尖角度之间做了平衡。

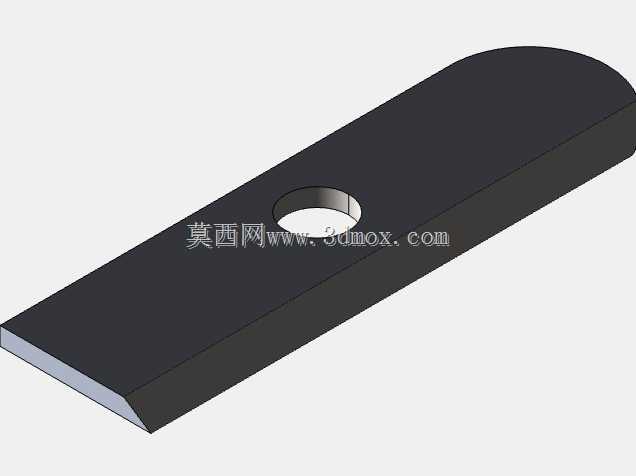

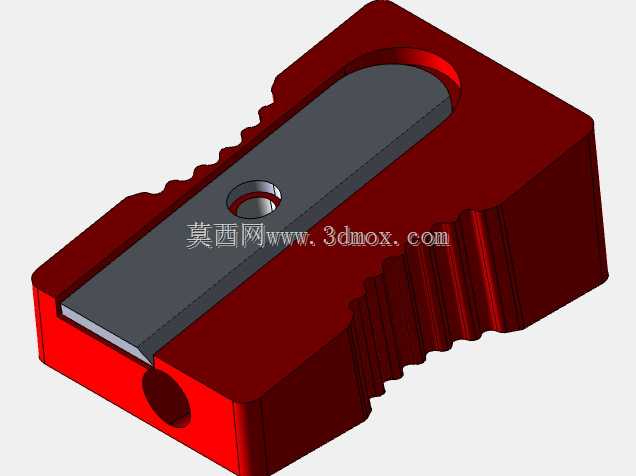

　　红色壳体上表面开设长条形刀片槽，刀片嵌入槽内后，其切削刃相对锥形进笔腔保持固定斜角。这个斜角直接决定削切效果：刃口过于贴近锥腔轴线会造成切削量过大，旋转铅笔时阻力明显，甚至导致笔芯崩断；刃口偏离过多则切削量不足，只能刮下少量木屑。模型中灰色刀片通过中心螺钉压紧在壳体平面上，螺钉孔位置兼顾刀片中部受力，使刃口在受铅笔摩擦和挤压时不易翘起。实际产品中，刀片通常采用薄钢片冲压成型，刃口经磨削获得锋利边缘，外壳对应位置需要提供足够的压紧面积和定位边界，避免刀片在装配后发生侧向滑移。

　　壳体两侧设计有连续波浪形凹槽，这一细节并非单纯装饰。卷笔刀使用时，拇指和食指通常夹持在壳体两侧，波浪起伏能够增加手指与塑料表面的接触阻力，尤其在手部有铅笔屑或轻微汗湿时，可降低工具随铅笔一起转动的可能。凹槽深度不宜过大，否则会削弱壳体壁厚，也会让注塑成型时局部缩水和脱模难度增加；模型中的起伏较为平缓，兼顾握持触感和成型工艺。壳体底部与侧面保持较厚实体区域，用于承受螺钉预紧力和刀片传递的切削载荷，防止薄壁区域在长期使用后开裂。

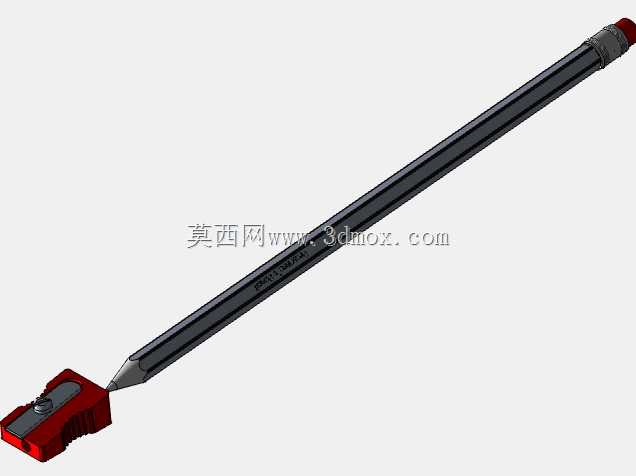

　　从功能分区看，刀片所在平面负责切削，锥形内腔负责导向和成形，前端圆孔负责铅笔进入，壳体外部则承担握持和固定。铅笔插入后，用户一边轻推一边旋转铅笔，刀片沿木质层连续剥出螺旋状或带状木屑，削下的碎屑可沿刀片与锥腔之间的开放空间排出。长条形刀片槽同时充当观察和清理窗口，当断芯或木屑堵塞时，可从该区域看到内部情况，并通过轻敲或细针疏通。对于面向儿童和办公桌面的产品，排屑空间不能过于狭小，否则湿软木屑容易卡在刃口附近，造成后续削笔阻力上升。

　　结构建模时，外壳不宜只按外观方块处理，需要重点保证锥形孔与刀片槽的空间相交关系。锥孔轴线应与刀片刃口形成明确的切削交点，刀片贴合面要与壳体安装面共面，螺钉头部沉入或贴合刀片表面，不能与铅笔运动路径发生干涉。红色外壳的棱边可做小圆角过渡，既提高手持舒适度，也减少注塑件尖角处应力集中。刀片边缘外露区域需要保持锐利开口，而外壳围绕刃口的支撑边则应尽量贴合，以减少刀片振动。

　　在装配关系上，该产品零件数量少，但定位要求明确。刀片依靠槽边和螺钉实现固定，螺钉拧紧后产生的压力应分布在刀片中部，而不是只压在刃口附近；壳体螺钉柱底部要保留足够壁厚，避免频繁拆装后出现滑牙或发白。若进行量产设计，还可在壳体内部增加加强筋，将螺钉锁紧力传递到周边实体壁上；锥形孔周围也可局部加厚，因为铅笔歪斜插入时，该区域会承受侧向挤压力。

　　这类小件虽然结构简单，却涉及人机握持、切削几何、钣金刀片、注塑壳体、螺钉紧固和排屑维护等多个工程要点。它可用于文具产品概念建模、手动工具原理演示、装配约束练习以及基础结构评审。观察该模型时，应特别注意刀片斜面与锥孔轴线的相对位置、外壳波浪防滑纹的深度、螺钉压紧点的布置以及前端进笔孔与内部锥腔的连续性，这些细节共同决定了卷笔刀在实际使用中是否省力、顺畅、耐用。
