交流稳压回路用塑壳控制保护开关

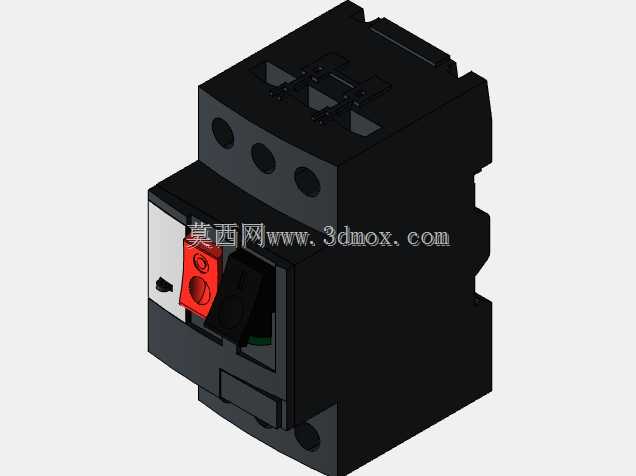

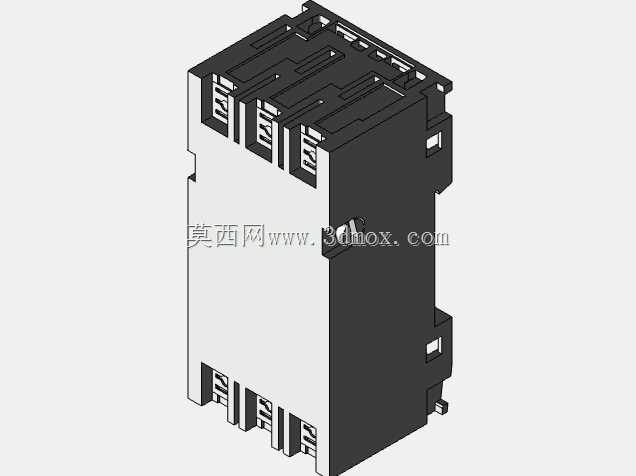

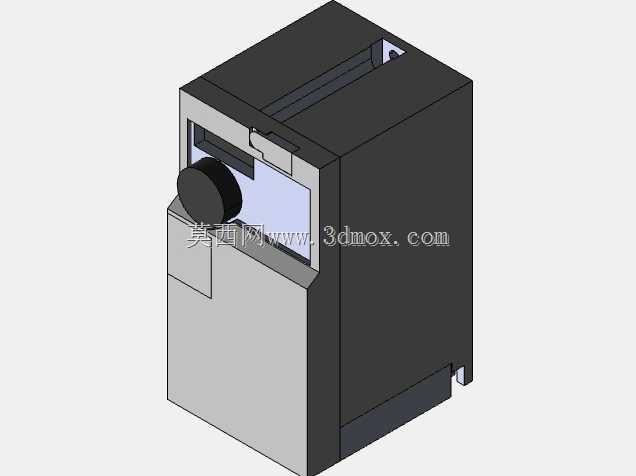

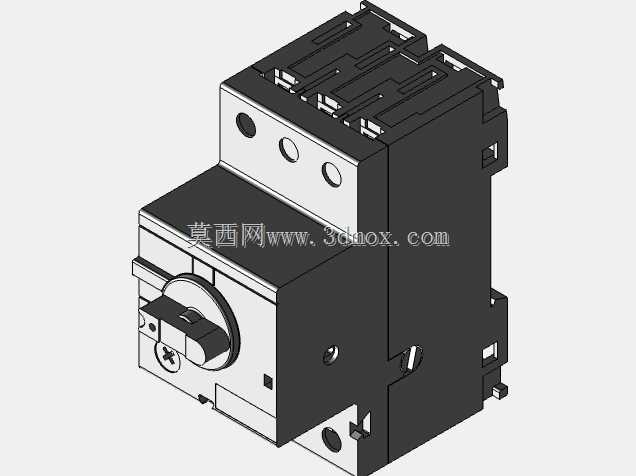

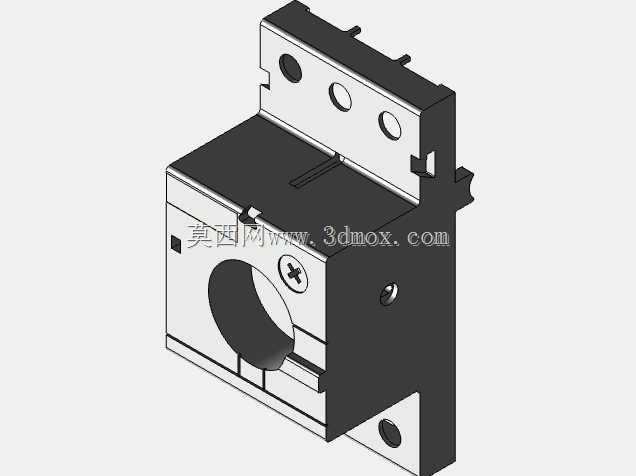

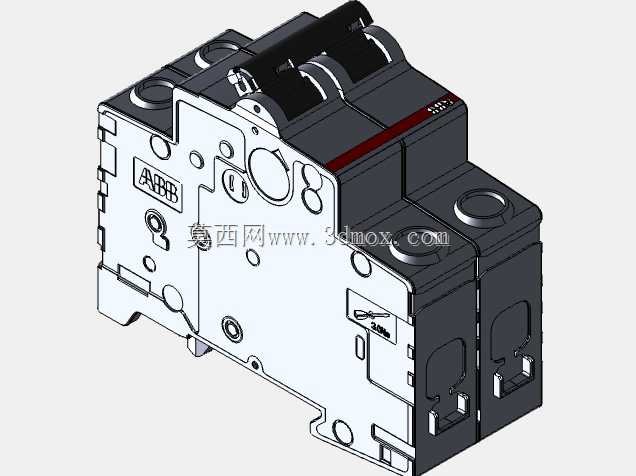

　　该三维对象对应交流稳压及低压配电回路中常见的塑壳式控制保护开关，外形采用三段式紧凑布局：前部为操作与指示区域，中部为触头灭弧及接线腔体，后部为导轨与柜体安装配合结构。模型完整还原了正面旋转操作手柄、状态指示窗口、主回路接线孔、侧面卡扣、背部卡槽、散热与装配凹槽等细节，适合用于稳压设备控制柜、箱式配电单元、小型电源柜及自动化产线供电支路的布局校核。

　　从实际用途看，这类器件承担回路接通、分断、过载与短路保护等功能，在交流稳压器输出侧、变压器次级配电盘、设备进线端均有广泛应用。工程师在柜体布置时，需要同时考虑开关本体与母排、导线、端子排、门板、线槽之间的空间关系。模型将前端手柄的旋转范围、手柄突出高度、顶部接线孔位置和背部安装卡接结构均做了实体表达，可直接用于干涉检查和操作维护空间评估。

　　设计思路上，外壳以阻燃塑壳为主体，前端金属感面板承担操作与标识功能，顶部三个圆孔对应三相主回路接线位置，孔位间距和周边凸台反映了压线端子、螺钉及绝缘隔离的布置需求。前部手柄采用偏心旋转形式，周围设置刻度与状态分界区域，便于操作人员判断分合闸状态。侧面保留了辅助附件、脱扣指示或联锁机构的安装特征，背部阶梯状卡槽则用于与标准导轨或安装板配合，使器件能够快速嵌入控制柜内。

　　外形边界方面，模型主体呈长方体叠加结构，宽度方向需预留三相导线弯曲半径和接线工具操作空间，高度方向要保证手柄转动时不与柜门、按钮面板或标签条碰撞，深度方向则应核对柜体后板、线槽和母排支撑件的距离。顶部接线区不宜紧贴其他元件，前端面板应与柜门开启弧线保持安全间隙；背部卡扣和侧边定位凸台在装配时承担限位作用，若柜内采用密集排布，还需在相邻器件之间保留散热与拔插维护通道。

　　在三维建模表达中，壳体分模线、加强筋、卡扣缺口、螺钉孔、沉台、倒角和局部镂空均有体现，能够帮助结构设计人员理解塑壳件的成型与装配逻辑。对于稳压器成套设计而言，该模型不仅是单一电器元件，更可作为柜内元器件协同布置的参考：进线电缆从下部或侧部接入，主回路通过顶部端子连接，操作面朝向柜门，维护人员无需拆卸周边组件即可完成分合闸动作。

　　应用到工程场景时，可将其放入交流稳压电源柜的总开关位置，也可布置在分支回路中作为负载保护器件。模型对安装姿态、面板开孔、手柄避让、接线距离和相邻元件间距均具有校核价值，尤其适合在设备方案阶段进行数字样机验证，减少后期因柜体深度不足、门板干涉、端子操作空间不够或导轨位置偏差带来的返工。
