多电芯串接式电池组集成结构设计

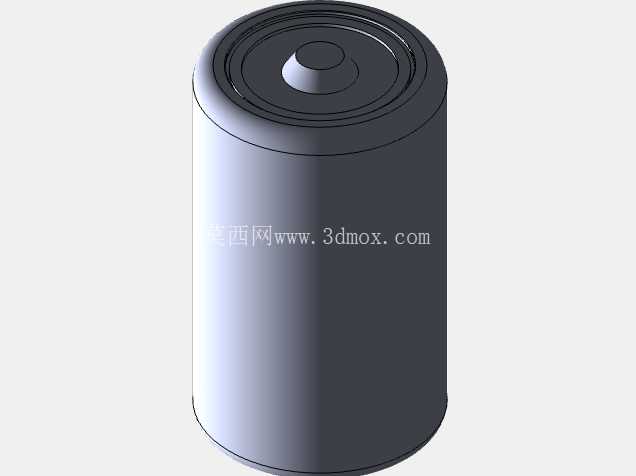

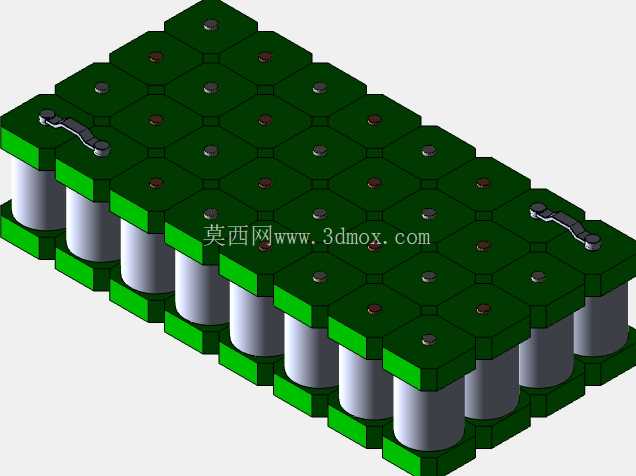

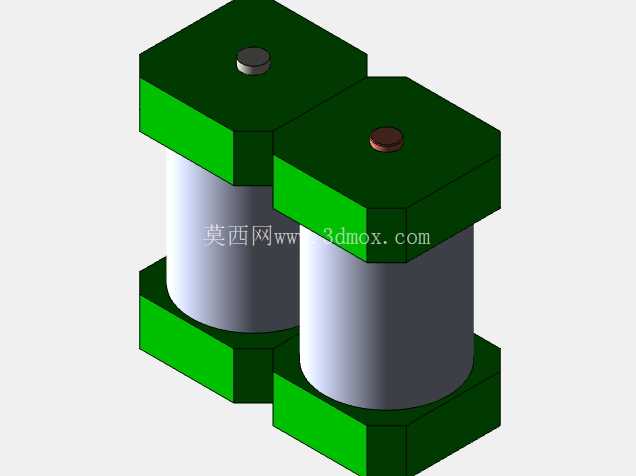

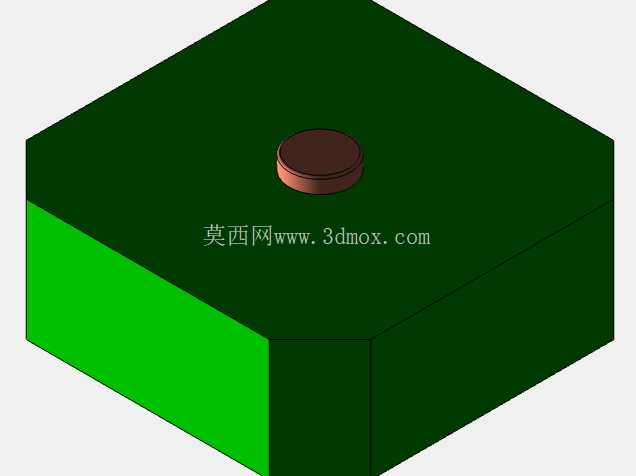

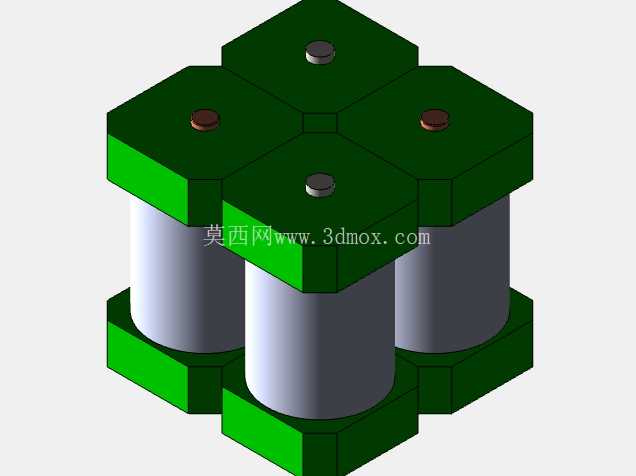

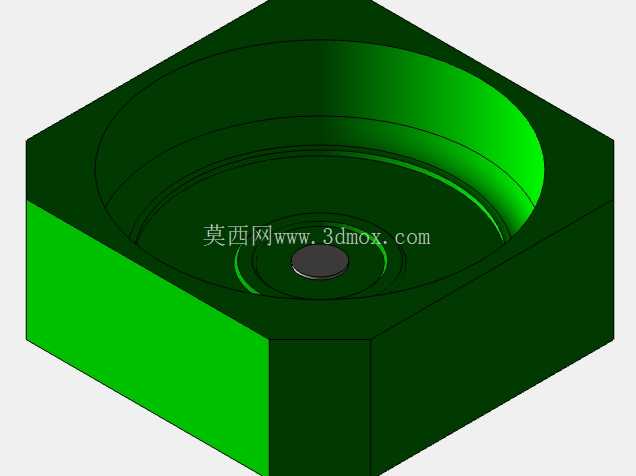

　　在储能供电、工业后备电源、小型动力设备的供电单元设计中，圆柱电芯的成组结构一直是结构工程师需要重点打磨的部分，不同于单电芯直接使用的场景，多电芯组合需要兼顾电芯固定、导电连接、绝缘防护、散热间隙预留等多重需求，这套成组结构的设计逻辑，完全围绕量产装配与实际使用的痛点展开。从实际应用场景来看，这类成组结构可适配小型储能便携电源、工业控制设备后备供电单元、小型电动作业工具的动力源等场景，不同场景下对电芯数量、串接方式的要求存在差异，这套结构采用模块化的固定座设计，单固定座可适配单颗圆柱电芯的定位，相邻固定座之间通过卡扣结构实现拼接，可根据实际需要的电压、容量参数灵活调整拼接的行列数，不需要重新开模制作整体固定架，能大幅缩短不同规格电池包的开发周期，降低小批量定制场景的开模成本。从结构功能特性来看，每个电芯固定座的中心设置有定位沉孔，沉孔深度刚好覆盖电芯侧壁1/6的高度，既能保证电芯装入后不会出现径向晃动，又不会过多包裹电芯侧壁，预留出足够的空气流通间隙，满足大电流放电时的自然散热需求；固定座的边缘设置有绝缘挡边，相邻电芯装入后，侧壁之间不会直接接触，避免电芯外壳因摩擦、挤压出现绝缘层破损的风险，同时挡边高度低于电芯极柱端面，不会干涉导电连接片的安装。

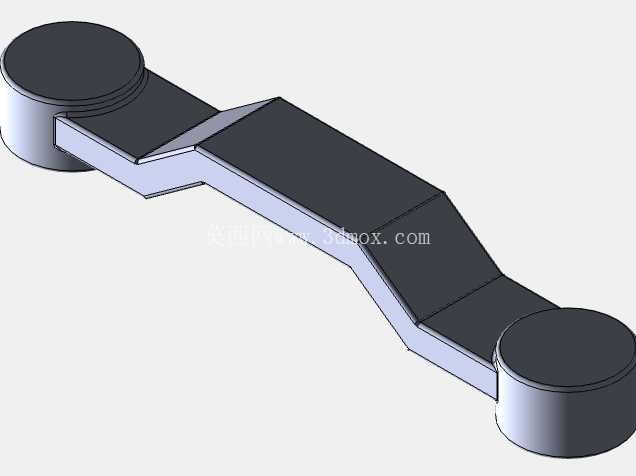

　　导电连接部分采用一体化的折弯连接片设计，连接片的接触端冲压有与电芯极柱匹配的贴合面，每个接触点位置预留焊接定位点，可适配电阻焊、激光焊两种常用的电芯焊接工艺，连接片的走线沿固定座表面的走线槽布置，走线槽的深度刚好容纳连接片的厚度，装配后连接片不会突出固定座表面，避免后续装配外壳时出现压接短路的问题。从安装边界尺寸来看，单颗电芯固定座的外径比圆柱电芯的直径大2mm，拼接完成后整体模组的长宽尺寸可通过拼接数量灵活计算，高度方向为电芯高度加上固定座上下端的厚度，上下端固定座的厚度均为5mm，在设计电池包外壳时，只需要在模组整体尺寸基础上预留1mm的装配间隙即可，不需要额外设置复杂的定位筋位，固定座的四个角预留有安装孔位，可直接通过螺丝将整个模组固定在电池包外壳的安装柱上，不需要额外增加固定压片，减少装配零件数量。

　　设计过程中重点规避了几个常见的成组缺陷：一是传统胶粘固定电芯的方式存在后期维护更换困难、胶层老化后电芯移位的问题，采用卡扣式拼接固定座的方式，电芯可直接从固定座中拆出，单颗电芯故障时不需要拆解整个模组就能完成更换，降低后期维护成本；二是传统连接片无定位的设计容易出现焊接偏移、连接片翘起的问题，通过表面走线槽对连接片进行预定位，焊接时不需要额外的治具固定连接片，能提升装配效率，同时避免连接片偏移导致的极间短路风险；三是传统整体式固定架散热差的问题，固定座之间的拼接位置预留有通风缺口，模组底部与安装面之间预留有3mm的间隙，空气可从底部、侧面的缺口流通，带走电芯工作时产生的热量，避免热量在模组内部积聚导致电芯温度过高。

　　另外在绝缘防护设计上，固定座整体采用阻燃绝缘材质，可耐受120℃的长期工作温度，即使单颗电芯出现异常发热，固定座也不会出现熔融引燃的情况，同时固定座表面在连接片走线的位置设置有绝缘凸台，连接片装配后与固定座表面之间存在0.5mm的间隙，避免连接片焊接处的毛刺刺穿固定座导致漏电。在装配逻辑上，整套结构的装配顺序完全适配流水线作业：先将底部固定座拼接成需要的尺寸，放入电芯后扣合顶部固定座，随后将连接片压入走线槽内完成焊接，最后通过螺丝将整个模组固定到外壳内，整个装配过程不需要复杂的工装夹具，每个步骤都有明确的定位结构，能有效降低装配出错的概率。针对不同的使用场景，这套结构还可灵活调整：如果是需要更高防护等级的场景，可在固定座外围加装密封外壳，固定座边缘的密封槽可直接嵌入密封圈，不需要额外设计密封结构；如果是需要大电流放电的场景，可更换更厚的导电连接片，走线槽的宽度预留了0.8mm的调整余量，可适配不同厚度的连接片安装，不需要修改固定座的模具。
