交流稳压器折弯安装固定钣金支架

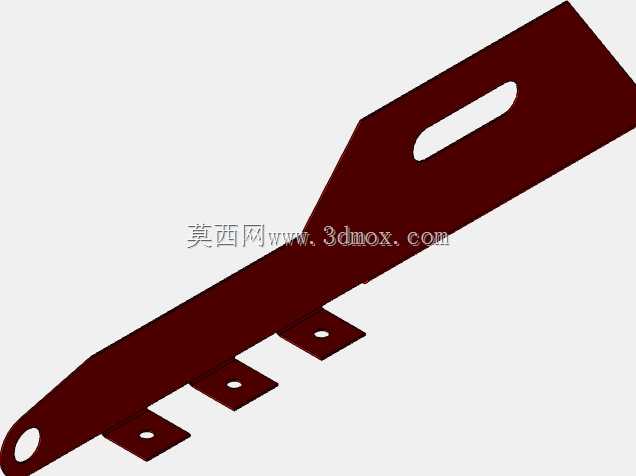

　　该钣金件属于交流稳压供电设备内部的承托与定位构件，整体采用薄金属板材经下料、折弯成型，在稳压设备的装配体系中承担元器件限位、走线避让以及整机内部结构连接的作用。从结构形态来看，构件主体为长条形斜向过渡板体，一端开设圆形装配孔，用于穿入紧固件完成端部铰接或锁附定位；板身中段加工长圆形腰型槽，该槽孔可在装配时提供一定的位移调节余量，抵消钣金折弯公差、机架焊接变形带来的孔位偏差，降低现场装配的对位难度。板体下侧延伸出三个带圆孔的折弯耳片，耳片与主板呈垂直折弯状态，三个耳片沿板长方向依次排布，每个耳片上的圆孔均对应设备内部机架的预装螺柱，装配时可直接将耳片贴合在机架安装面上，拧入紧固件即可完成多点固定，多点位的布局能够分散板体承载的受力，避免长期使用后出现单点松动、板体晃动的问题。

　　在设计思路层面，该构件没有采用多余的加厚板材或者额外焊接加强筋，而是通过折弯构型自身提升结构刚性：长主板采用斜向变宽的轮廓设计，靠近宽端的区域板宽更大，可承载更重的元器件重量，窄端区域逐步收窄，既减少板材用料，也避让开设备内部相邻的线圈、调压模块等部件的安装空间。腰型槽的走向沿板体长度方向布置，调节行程完全覆盖常规生产中出现的累计装配误差，不需要在装配阶段额外扩孔修正。三个下伸耳片的折弯高度保持一致，确保所有安装面处于同一基准平面，锁附后板体不会出现翘曲变形，板面的平面度可以得到保证，安装在板面上的电气元件能够保持平整贴合，不会出现局部悬空导致的接触不良问题。

　　从实际应用场景出发，这类钣金支架多用于中小功率交流稳压器的柜体内部，稳压器在工作过程中内部的调压碳刷、传动小机构需要稳定的支撑基准，该支架既可以作为部分检测元件、限位开关的安装载体，也可以作为内部线束的梳理依托，线材可以沿板体边缘排布，通过腰型槽或者端部圆孔捆扎固定，避免线束靠近发热的变压器绕组，减少高温老化风险。构件的折弯圆角按照常规薄钢板折弯工艺选取，折弯处不会出现应力集中开裂的问题，下料后的所有孔位边缘均做去毛刺处理，装配过程中不会割伤操作人员，也不会划破线材绝缘层。

　　安装边界方面，该构件的整体外轮廓完全适配稳压器柜体的预留安装空间，宽端侧边与柜体内壁保留安全间隙，窄端的圆孔位置避开内部传动连杆的运动行程，三个耳片的孔位间距与机架上的预设安装孔一一对应，不需要在机架上二次钻孔加工。板体的厚度选取兼顾刚性与轻量化，在满足元器件承载要求的前提下，尽可能降低整机重量，同时板材的冲压成型性能良好，适合批量下料、折弯加工，生产过程中工序简单，仅需要冲孔、折弯两道核心工序即可完成成型，不需要额外的铣削、焊接工序，加工成本可控，成品一致性高，能够适配稳压设备批量装配的生产节奏。在长期运行场景下，金属板材表面做防锈涂覆处理，即便柜体内出现轻微凝露，也不会轻易产生锈蚀，保证长期使用后结构尺寸稳定，紧固件连接位置不会因锈迹出现松脱，维持内部元器件的定位精度。
