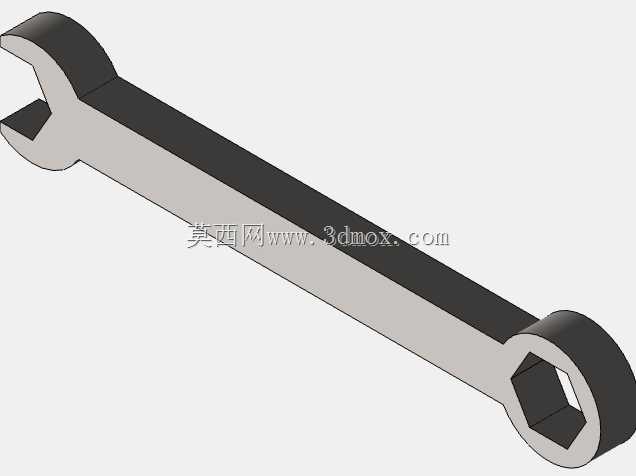

两用开口梅花扳手实训结构建模

　　这套扳手结构围绕最常见的手动紧固件拆装场景展开，一端采用开口扳口承接外露六角头，另一端采用封闭梅花环承受大扭矩，覆盖设备检修、产线装配、工装调试和教学练习中的多数螺栓操作需求。开口侧允许从螺母侧向卡入，在管路旁、长螺杆中段或空间受限位置不必沿轴向套入；梅花侧形成多点环抱，拧紧终段或拆卸锈蚀件时不易滑脱，两端配合可兼顾快速预紧与大扭矩锁固。建模时先把整体受力路径理清：操作者握持长柄施加横向力，力矩从柄身传递到扳口，开口处的两个夹持面和梅花环的六个内侧面分别接触螺母棱边，因此柄身截面不能只按外观拉伸，需要在开口根部、梅花环与直柄交接处保留连续材料，避免尖角造成应力集中。开口喉深按标准六角螺母的外接圆和对边尺寸留出啮合量，夹持面与螺母侧面保持平行贴合，喉口外侧做加厚过渡，防止张口变形；梅花端内孔按正六方轮廓成型，环壁厚度随扭矩传递方向逐步向柄身加宽，端部外侧保留圆滑轮廓，既减少磕碰，也让握持转动时不会被锐边割手。整体长度依据杠杆力矩设定，柄身宽度从头部向中段平缓收窄，厚度在保证抗弯刚度的前提下控制手感重量；长柄轴线与两端头部中心保持一致，使加载方向尽量落在扳口中心面上，降低附加弯矩。安装边界方面，模型需要校核开口端卡入螺母后的周边避让空间，梅花端套入螺栓轴向所需高度，以及柄身摆动范围内与机架、管线、护罩的干涉关系；在密集阀组或机床内部使用时，头部外圆和柄身宽度直接决定能否进入操作位。结构细节上，开口端部设有引导斜面，便于快速对准螺母；梅花环内棱角保留清晰接触边，不倒成过大圆角，否则会减少有效夹持面积；柄身中段可采用平直矩形截面，表面无复杂凹槽，既便于锻造或铣削加工，也能在实训中清晰展示拉伸、切除、镜像和倒角等建模逻辑。配合CSWA类练习时，该零件适合用来训练草图几何约束、尺寸驱动、特征顺序规划和质量属性检查：先绘制两端头部轮廓与中心距，再连接柄身边界，统一拉伸后切出开口和六方孔，最后添加圆角、倒角与细部斜面。修改时只需调整对边尺寸、头部厚度、柄长和截面宽度，即可衍生不同规格扳手；工程图中应表达总长、头部厚度、开口对边尺寸、梅花六方尺寸、过渡圆角和关键配合面，确保加工或打印验证时尺寸链闭合。
