航模用12A同步降压UBEC稳压模块结构设计

项目分类:变压器/电感器 发布时间:2024-11-12 ID:792229
  • 航模用12A同步降压UBEC稳压模块结构设计
  • 航模用12A同步降压UBEC稳压模块结构设计

  在航模、小型移动机器人、车载低压外设供电这类输入电压波动范围大、负载瞬态响应要求高的场景里,外置UBEC模块是替代接收机内置稳压电路、规避BEC供电不足导致舵机抖舵、飞控复位故障的核心部件,本次建模的12A规格同步降压UBEC,针对3-14S锂聚合物电池输入场景做了全结构适配,能覆盖从固定翼航模、多旋翼无人机到小型无人车、工业巡检机器人的低压外设供电需求。

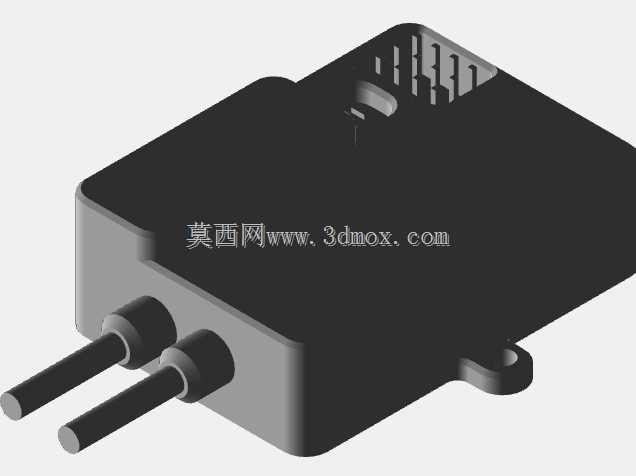

  从实际使用场景出发,这类模块的安装边界首先要适配航模设备舱的紧凑空间,建模时整体壳体采用圆角矩形的一体化注塑壳体结构,壳体边缘做了1.5mm的圆角过渡,既避免安装时刮蹭设备舱内的泡沫、线材绝缘层,也能提升壳体抗跌落冲击的能力,整体安装孔位采用单侧带凸台的挂耳设计,凸台厚度2mm,预留M2螺丝安装孔,孔位中心距壳体侧边3mm,既可以通过螺丝直接固定在设备舱的碳纤板、玻纤板安装位,也能搭配魔术贴、扎带穿过挂耳旁的镂空槽做无孔快速固定,适配不同装机场景的安装需求。

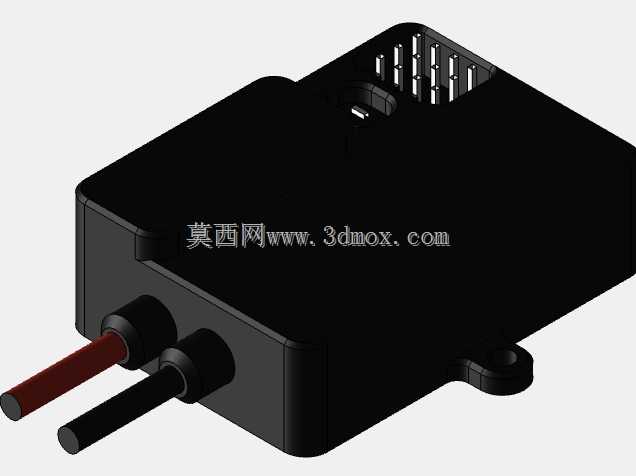

  输入输出端的结构设计完全匹配航模供电的线材规格,输入端预留两个平行的出线孔,孔位内径4mm,适配12AWG高温硅胶线的穿入,出线孔处做了内凹的应力释放槽,线材焊接完成后打胶固定时,胶体能填充应力槽,避免装机拉扯线材时扯断内部焊盘,其中红色线对应电源正极、黑色线对应电源负极,出线长度预留10mm的焊接操作空间,建模时特意将两个出线孔的中心距设置为8mm,避免线材焊接后出现交叉干涉,也方便套热缩管做绝缘防护。输出端采用标准的杜邦针座接口,针座突出壳体表面3mm,针脚间距2.54mm,适配通用的航模舵机插头,针座旁做了1mm高的防护挡边,避免插头插歪时碰针短路,同时挡边高度不超过插头插拔的操作空间,不会影响日常插拔维护。

  壳体顶部预留了DIP拨码开关的安装槽位,槽位深度与拨码开关本体高度齐平,拨码开关的拨柄突出壳体表面1mm,既方便用指甲、小螺丝刀调节输出电压档位,也避免装机后设备舱内的线材剐蹭拨柄导致档位误触,拨码开关旁的壳体表面做了细微的档位标识凹陷,对应不同的输出电压档位,不需要额外粘贴标识贴纸,避免长期使用后贴纸脱落导致档位识别错误。壳体侧面做了整排的通风散热槽,槽宽1mm,槽间距2mm,同步降压电路的功率MOS管、电感等发热元件直接贴合壳体内侧的导热筋位,工作时产生的热量可以通过导热筋传递到壳体,再通过侧面的通风槽形成空气对流散热,在12A持续输出的工况下,壳体表面温度能控制在合理区间,不需要额外加装散热风扇,减少模块本身的功耗与占用空间。

  建模过程中对内部元器件的布局做了干涉校验,功率电感、电解电容、MOS管的排布避开了安装孔位、出线孔的位置,内部走线的空间预留足够,高压输入部分与低压输出部分的爬电距离满足安规要求,避免高压串入低压侧导致后端设备烧毁。壳体的上下盖采用卡扣式连接,卡扣位置分布在壳体四个边角,卡扣配合量0.3mm,既可以徒手拆开维护内部电路,组装后也不会出现松动异响,上下盖合模缝处做了0.5mm的错位止口,避免灰尘、飞行时遇到的小雨滴从合模缝渗入内部电路。

  从选型适配的角度看,这款模块的输出能力覆盖3A到12A的持续电流输出,峰值电流可以支撑短时间的舵机大电流动作需求,输入电压范围覆盖12V到60V的锂聚合物电池输出区间,输出电压可以通过拨码开关在5V、6V、7.2V、8.4V几个常用档位切换,能匹配不同规格的舵机、飞控、图传、接收机的供电需求,相比线性稳压器方案,同步降压的拓扑转换效率更高,大电流输出时的发热更小,更适合大载重航模、长时间工作的移动机器人这类对供电稳定性要求高的场景。建模时所有的安装尺寸、接口位置都按照实际量产的器件规格做1:1还原,结构工程师可以直接将该模型导入整机装配体,做设备舱的布局校验、安装干涉检查,不需要重新测绘模块尺寸,能大幅缩短整机设计阶段的选型适配周期,也可以基于该模型做定制化的壳体改型,比如调整出线方向、增加固定孔位、适配特殊的安装空间需求。
