RP4TD-M 2.4GHz ELRS分集式无线电接收模块

这款分集式无线电接收模块，核心面向航模、小型无人设备的遥控信号接收场景，在穿越机、小型固定翼航模、轻量化无人车这类对遥控链路稳定性、重量控制要求极高的应用场景中，能够有效解决单天线接收时因设备姿态变化、信号遮挡带来的断连风险。实际使用过程中，这类接收模块往往安装在设备内部空间局促的位置，既要避让动力线路、图传模块的电磁干扰区域，又要保证天线的信号辐射角度无遮挡，因此设计阶段对整体结构的紧凑度、天线的布局形式都有非常严苛的要求。

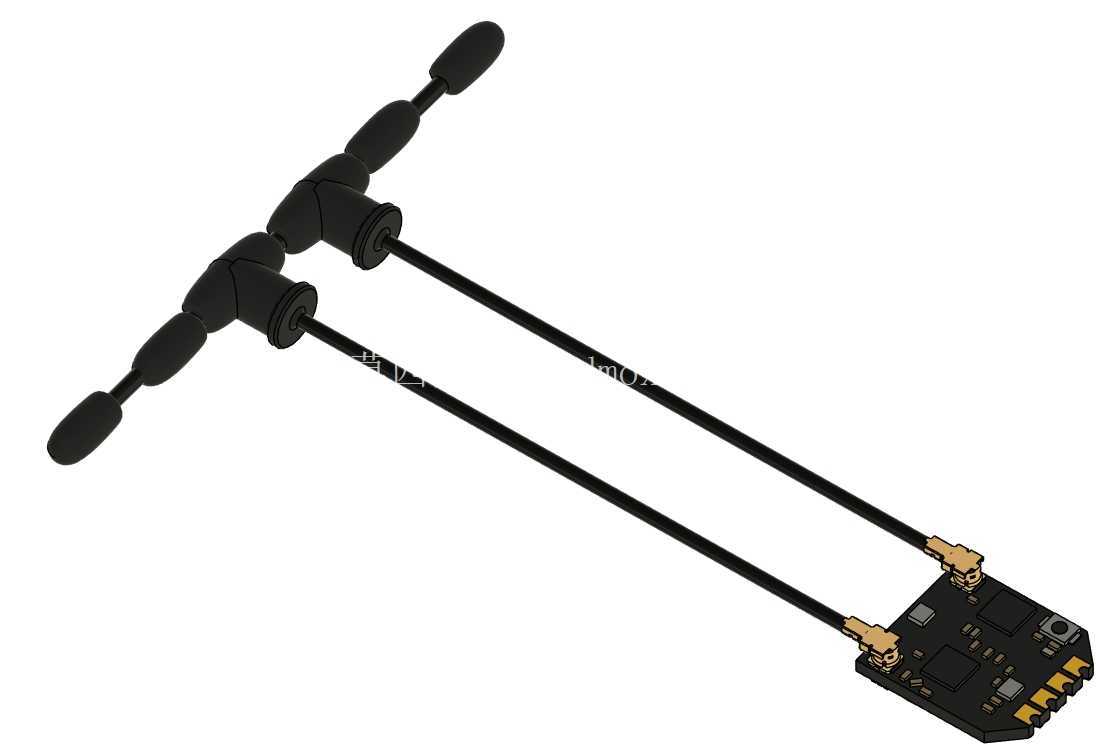

从功能特性来看，该模块采用双通道2.4GHz频段的分集接收架构，两路独立的射频链路分别连接外置的长条形全向天线，工作时能够实时比对两路天线的信号强度，自动切换至信号质量更优的链路完成信号解调，相比单天线接收方案，在复杂电磁环境、设备快速机动的场景下，能够大幅降低信号丢包的概率，提升遥控链路的信噪比表现。模块本身的电路基板采用紧凑的矩形布局，板载射频处理芯片、信号解调电路与电源管理单元，边缘预留的焊接焊盘用于连接天线馈线，同时引出信号输出接口，适配主流飞控系统的信号输入协议，无需额外转接即可完成装配。

设计思路上，整个模块围绕极致轻量化与抗干扰性能两个核心目标展开，首先是重量控制，整个接收单元的重量控制在1克级别，对于起飞重量仅几百克的小型穿越机来说，每1克的重量节省都能直接提升机动性能与续航表现，因此电路基板采用薄型FR-4板材，天线部分采用柔性馈线加硬质辐射端的结构，既保证天线结构有足够的定型能力，又不会额外增加过多重量。其次是抗干扰设计，两路天线采用长杆式向外延伸的布局，安装时可以将两个天线呈90度夹角布置，分别对应垂直极化与水平极化方向，不管设备处于何种飞行姿态，总有一路天线处于信号接收的最优极化方向，避免因极化失配带来的信号衰减；同时天线馈线采用屏蔽结构，减少板载电路、周边动力线路的电磁串扰，保证射频信号的纯净度。

从外形尺寸与安装边界来看，电路基板部分的长宽尺寸适配小型航模的设备舱安装空间，厚度仅为常规贴片元件的堆叠高度，安装时可以直接通过双面泡沫胶固定在设备舱的空置区域，不需要额外设计安装固定孔位，降低对安装空间的要求。两根天线的长度经过匹配调校，辐射端的黑色护套既可以保护内部的天线振子，又能避免安装过程中天线与周边金属部件直接接触造成的信号短路；天线与基板连接的SMA接头（或焊接馈点）位置做了应力释放设计，避免设备飞行过程中的振动导致馈线连接处断裂。安装时需要注意，两个天线的辐射端需要伸出设备舱外，避开碳纤维机架、金属结构件、电池等会对2.4GHz信号产生屏蔽的部件，同时尽量远离图传天线、电调等强电磁辐射部件，减少同频或邻频干扰。

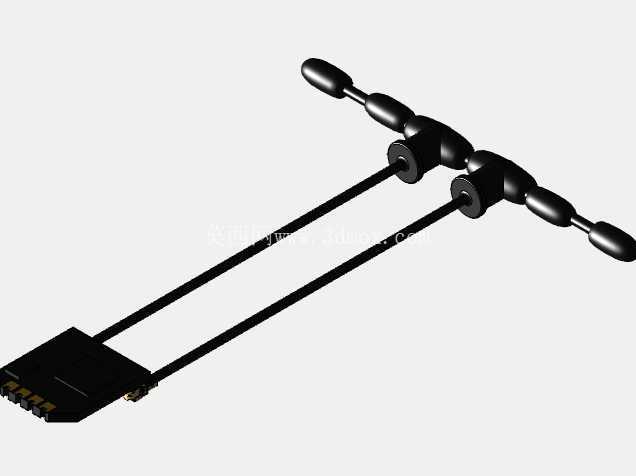

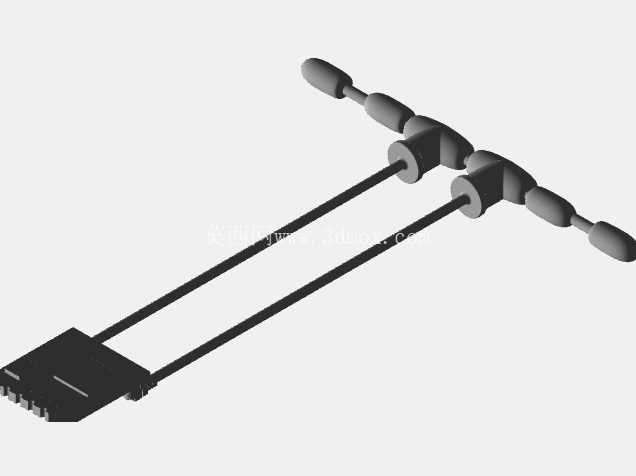

在实际工程应用中，这类分集接收模块的建模需要重点还原天线的可摆动角度、基板上的元件高度与接口位置，方便在整机装配阶段做干涉检查，提前预判天线的布置路径是否合理，避免装机后出现天线被结构件挤压、馈线弯折角度过大导致断裂的问题。建模过程中对天线振子部分的外形还原，也能帮助在做整机电磁兼容性仿真时，更准确地模拟信号辐射方向图，优化天线的安装位置，进一步提升遥控链路的可靠性。对于结构设计人员来说，这类微型射频模块的三维模型不需要还原内部的电路细节，只需要精准还原外部的安装尺寸、接口位置、天线的活动范围与外形轮廓，就能够满足整机布局设计的需求，同时模型保留的结构细节也能帮助装配人员快速识别安装方向，避免装反导致的信号异常。
