多瓣液压抓钢机废钢抓取属具

　　这套多瓣式液压抓取属具主要服务于废钢回收、冶金料场、报废汽车拆解、港口散杂物料转运等工况，常作为挖掘机、起重机或专用物料处理机的前端工作装置，替代人工完成不规则金属废料的抓取、堆垛、装车与投料作业。现场废料形态差异很大，既有轻薄的冲压边角料、剪断后的钢筋段，也有厚重的铸钢件、破碎后的车体残块，普通两瓣抓斗很难在混杂料堆中形成稳定包裹，多瓣弧形爪指从四周向中心收拢，能够嵌入料堆缝隙并把散料兜合在一起，单次抓取的填充率和防洒落能力明显更适合废钢场景。

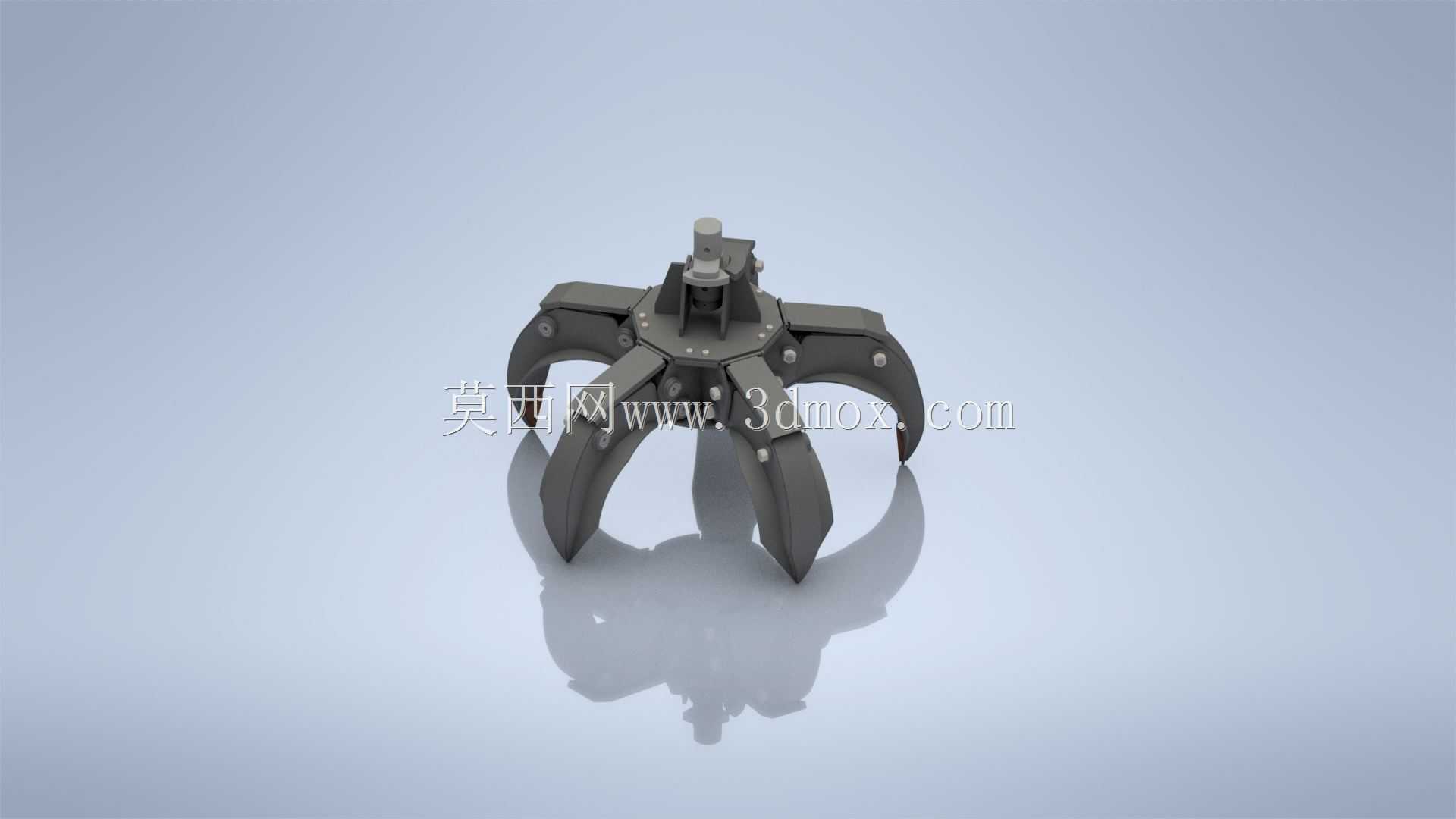

　　从结构上看，爪体围绕中心回转与铰接座呈放射状布置，多根爪指同步开合，顶部设置液压驱动与连接接口。中心座承担整机的载荷传递，既承受抓取时的径向收拢力，也要承受起吊、回转和偏载冲击，因此筋板、耳板和销轴孔位在建模时都按厚板焊接与铸锻件思路处理，避免在高应力区出现突兀的截面变化。爪指采用弧形包络轮廓，尖端向内收束，闭合后底部形成接近封闭的容料空间；指背和指侧的耐磨区域可在实际制造中堆焊或加装耐磨板，模型中保留了相应的安装面与加厚段，便于后续细化工艺。

　　设计这类属具时，首先要明确主机的吨位、液压流量、压力以及连杆或腕部连接尺寸。抓取力并非单纯越大越好，而是要与爪指刚度、销轴强度、主机倾覆稳定性匹配。若用于轻薄废钢，爪指数量可偏多、闭合速度优先，以提高兜料范围；若处理重型钢块，则需减少爪指数量、加大单指截面和油缸推力，并校核尖端点载下的弯曲应力。液压管路在顶部集中布置，随动软管需预留开合与回转行程，避免在爪指张开到极限时被拉伸或夹磨；铰接点则设置润滑通道和防尘结构，因为废钢现场粉尘、氧化皮和油污较多，销轴与衬套的维护空间直接影响设备出勤率。

　　安装边界方面，模型顶部连接区需要与主机快换接头或吊具法兰对应，法兰螺栓分布圆、定位止口、销轴中心高和液压接口方位都应在总装中核对。爪指全开直径决定了插入料堆和接料斗的范围，全闭高度则影响车厢内卸料和炉口投料时的通过性；运输状态下还要关注整机宽度，避免超出主机履带或车体边界。回转支承位于上部连接架与抓取架之间，可使爪体在负载状态下旋转对位，设计时需把回转扭矩、制动惯性和偏摆冲击纳入校核，而不是只按静态重量选型。

　　建模过程中，总装应先建立中心轴线、开合轨迹和各爪指铰接点，再用对称布局驱动多个支瓣，保证运动干涉检查一致。油缸或液压马达的行程要与爪指转角对应，极限张开时不得让耳板与中心罩碰撞，极限闭合时爪尖应留有安全间隙，防止硬碰硬造成销轴过载。板材焊接件要区分主体承载板、加强筋和护板，圆角过渡尽量沿应力流向布置；对于爪尖、刃口等高磨损部位，可单独做成可换件，减少后期停机更换成本。

　　在实际料场里，这类抓具的工作节奏快、冲击频繁，操作者经常需要带着回转动作把废料从料堆拖出，再提升到运输车辆上方卸料。因此结构设计不能只追求静态造型完整，还要让重量分布尽量靠近中心，降低偏载对主机臂架的影响。爪指内侧的弧度决定了物料被夹持后是否会向尖端滑出，外侧曲面则影响插入料堆时的阻力；过直的爪指容易把大块物料顶开，过弯的爪指又会减小容料容积，需要在包络深度、爪尖夹角和开度之间取平衡。

　　对于三维设计和选型人员，该模型可用于验证多瓣抓具的空间布置、铰接运动、液压件安放以及与主机连接的接口关系。细化时可进一步补充销轴、衬套、油缸保护罩、润滑管路和耐磨板，把概念级总装推进到可制造的焊接部件与机加工件层级。围绕废钢搬运这一核心任务，结构上强调可靠收拢、耐冲击、易维护和边界兼容，才能在恶劣现场保持稳定作业能力。
