移动式液压废钢鳄鱼剪切设备结构设计

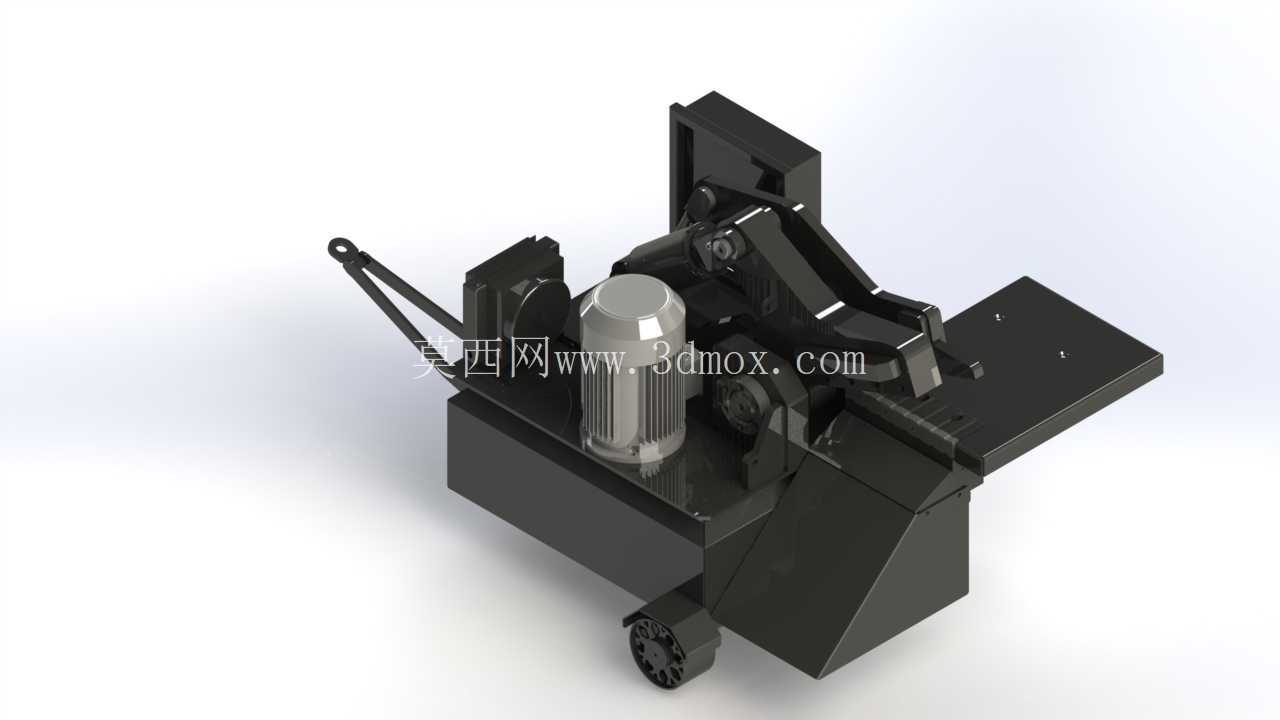

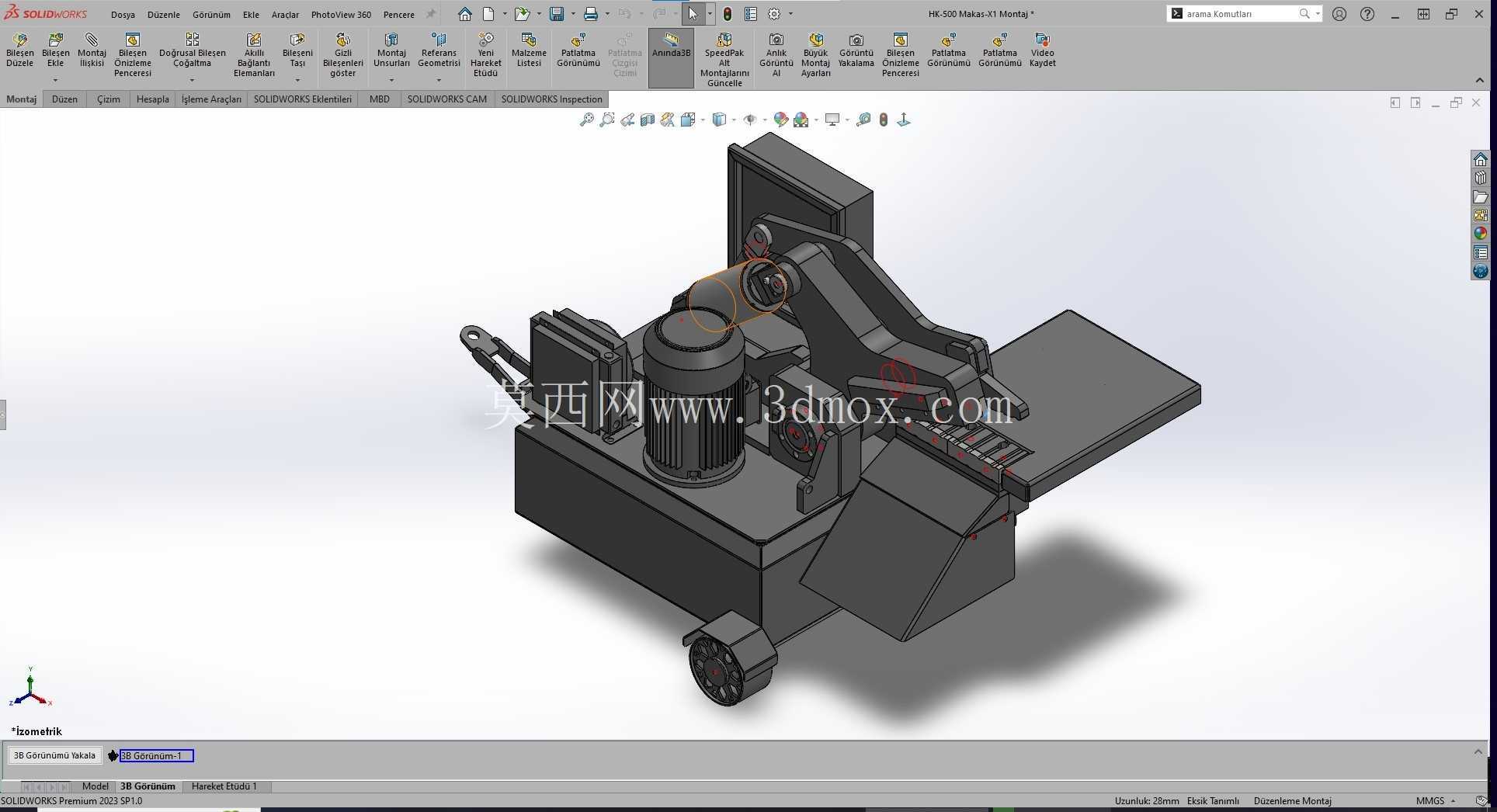

　　在废金属回收加工、报废汽车拆解、中小型钢材加工站点的日常作业场景中，这类移动式鳄鱼剪切设备是处理散状废钢、废钢筋、轻薄型废金属构件的核心作业装备，区别于固定式大型剪切生产线，带脚轮的移动结构设计让设备可以灵活转场至料堆旁作业，减少废钢二次倒运的工作量，尤其适合场地分散、单日处理量在数吨级的中小型回收站点使用。从结构布局来看，设备整体采用下置液压动力站+上置剪切执行机构的集成式设计，底部的焊接箱体既是液压油箱的承载结构，也是整台设备的安装基座，行走脚轮直接固定在箱体底部的加强筋位置，避免移动过程中箱体受力变形，基座上方一侧布置立式驱动电机与液压泵组，电机与泵组采用直连式安装，减少传动环节的功率损耗，泵组输出的高压油通过集成阀块输送至剪切油缸与压料油缸，阀块上集成了溢流阀、换向阀与节流阀，无需复杂的外接管路就能实现剪切动作的压力控制与速度调节。

　　剪切执行端采用经典的鳄鱼式颚口结构，上剪刃通过销轴铰接在机架上部，由水平布置的液压油缸驱动实现绕销轴的摆动剪切动作，下剪刃固定在机架的进料台位置，进料台采用带防滑筋的钢板焊接结构，方便操作人员推送待剪切的废钢料，剪刃前方设置独立的液压压料机构，在剪切动作启动前先将待剪物料压紧在工作台面上，避免剪切过程中物料翘起、滑移导致剪刃崩口或者剪切尺寸偏差。设计过程中需要重点关注剪刃的间隙调整结构，上下剪刃之间的间隙需要根据待剪切物料的厚度进行适配，间隙过大会导致剪切面出现毛刺、剪不断的问题，间隙过小则会加剧剪刃磨损、增加液压系统负载，因此在剪刃安装座位置设置了可调式斜铁锁紧结构，无需拆解设备就能快速完成剪刃间隙的调整。

　　设备的液压管路全部采用硬管沿机架内壁布置，仅在油缸与阀块的连接位置使用高压软管补偿动作位移，避免作业过程中散落的废钢刮碰管路造成泄漏，电气控制箱集成在机架侧方的防护位置，操作按钮采用脚踏式与手动按钮双配置，操作人员可以根据作业习惯选择操作方式，脚踏开关的线缆预留足够的长度，允许操作人员站在设备侧方安全位置完成送料与剪切操作，避免剪切过程中飞溅的料头伤人。从安装边界来看，设备整体占地尺寸适配中小型加工场地的通道宽度，进料台高度匹配操作人员站立送料的舒适高度，无需额外搭建操作平台，设备就位后仅需要检查液压油位、接通对应功率的三相电源即可投入作业，不需要做专门的混凝土基础固定，这也是移动式结构相比固定式剪切设备的核心优势。

　　在实际作业过程中，这类设备可以处理厚度在一定范围内的扁钢、圆钢、角钢、废钢管以及报废汽车拆解下来的轻薄结构件，剪切后的料段尺寸可以通过调整送料位置控制，方便后续的运输、回炉冶炼工序，相比火焰切割方式，液压剪切的作业效率更高、没有烟气污染、作业成本更低，也不会产生切割热导致的物料材质变化。结构建模过程中需要重点校核铰接销轴的剪切强度、剪刃安装座的焊接强度以及液压油缸的推力匹配，剪切力的计算需要结合待剪切材料的抗剪强度、剪刃刃口角度、剪切面接触长度综合确定，确保在额定系统压力下可以顺利剪切对应规格的物料，同时要在液压系统中设置过载保护，当遇到硬度超出设计范围的物料时，溢流阀自动卸荷，避免结构件过载变形或者电机烧毁。设备的外观结构做了相应的安全防护设计，电机、泵组等旋转部件外侧设置可拆卸的防护网，剪刃侧方设置防护挡板，减少剪切过程中料头飞溅的风险，所有的铰接位置都设置了集中润滑注油点，方便日常维护保养时加注润滑脂，减少销轴与轴套的磨损，延长设备使用寿命。
