四缸内燃机活塞曲轴连杆总成结构

　　这套曲柄连杆机构的三维数模完整还原了直列四缸往复式内燃机核心运动部件的装配关系，覆盖曲轴、活塞、连杆三大类零件的配合形态，可直接用于动力总成前期方案校核、运动干涉验证以及教学演示场景。在整车厂动力部门、小型发电机组开发团队以及工程机械动力配套项目中，这类总成数模常被用来快速搭建发动机本体的运动骨架，省去从零绘制每个运动件的重复工作量。

　　从实际设备用途来看，曲柄连杆机构承担着把活塞往复直线运动转化为曲轴旋转扭矩输出的核心职能，燃烧室内燃气爆发压力作用在活塞顶面，经活塞销传递给连杆小头，再通过连杆大头驱动曲轴曲柄销做圆周运动，最终把化学能转化为可驱动负载的旋转机械能。四缸机型的发火间隔均匀，整机一阶、二阶振动平衡性优于三缸与单缸结构，广泛搭载在民用乘用车、轻型货车、小型柴油发电机组以及农用机械动力单元上。

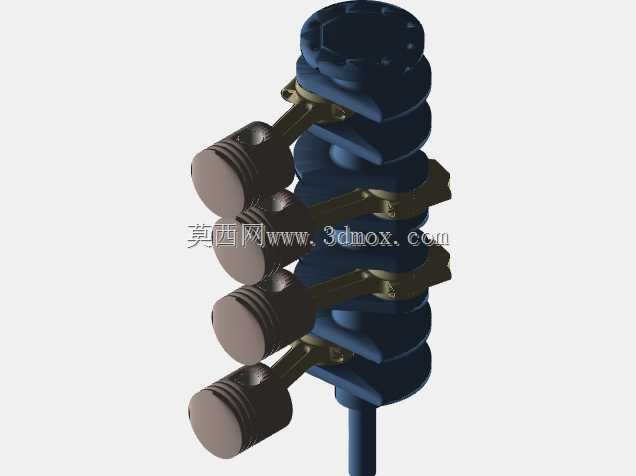

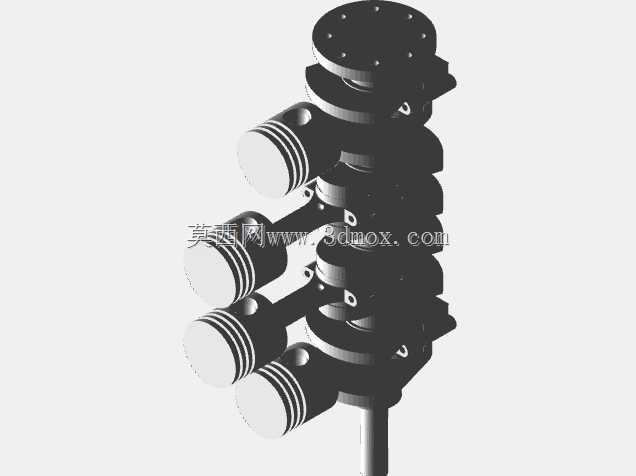

　　数模里四个活塞沿曲轴轴向依次排布，对应曲轴的四个曲柄销按照1-3-4-2或者1-2-4-3的常见发火顺序错开相位，相邻曲拐夹角设计为180度，保证四个气缸的做功行程均匀分布在720度的完整工作循环里，输出扭矩波动更小，飞轮所需的转动惯量也能相应降低。曲轴本体采用整体式铸钢或者锻钢成型思路，数模里蓝色部分对应曲轴主轴颈、曲柄臂、曲柄销以及前端功率输出轴段，主轴颈沿缸体主轴承座轴线同轴布置，曲柄臂下方集成平衡重块，用来抵消活塞连杆组高速往复运动产生的惯性力，降低整机振动水平。

　　活塞部分采用浅灰色圆柱腔体造型，顶面为平顶设计适配常规燃烧室形状，外圈预留活塞环安装槽位，实际加工时会在槽内装配气环与油环，气环负责密封燃烧室高压燃气，油环则刮除缸壁多余润滑油避免机油窜入燃烧室。活塞内部的活塞销座孔与连杆小头通过浮动活塞销连接，销座两侧预留卡环槽限制活塞销轴向窜动。连杆部分采用米黄色锻钢工字截面结构，小头端压入青铜衬套与活塞销配合，大头端为剖分式结构，通过连杆螺栓与连杆盖紧固在曲轴曲柄销上，大头孔内装配轴瓦形成滑动摩擦副，工作时由压力润滑油膜承载冲击载荷。

　　做结构校核时首先要确认运动包络边界：活塞在上止点位置时顶面不能与气缸盖气门发生碰撞，在下止点位置时活塞裙部不能撞击曲轴平衡重；连杆在整个摆动行程中，杆身不能与缸体缸筒内壁、曲轴箱内壁发生干涉。安装边界方面，曲轴前端输出轴段预留键槽与法兰安装位，可连接皮带轮、扭转减振器或者飞轮端联轴器；主轴颈的轴向定位依靠中间主轴承两侧的止推垫片，控制曲轴热态下的轴向窜动量在允许公差范围内。

　　建模时各配合面的尺寸链需要严格对齐：活塞与缸筒之间保留规定的配缸间隙，活塞销与销座、连杆小头衬套之间按照冷热态装配公差设定间隙，曲柄销与连杆大头轴瓦、主轴颈与主轴承轴瓦之间的油膜间隙直接决定整机润滑可靠性。数模把所有零件按实际装配关系约束到位，转动曲轴时可直观看到四个活塞按相位顺序上下往复、连杆同步摆动的完整运动过程，工程师可直接据此拆分零件做工程图导出、有限元受力分析或者运动学仿真，也能作为新机型开发时的结构参考基准，快速调整缸径、冲程、曲拐半径等核心参数衍生不同排量的动力方案。
