交流稳压器用L型异形安装固定支架

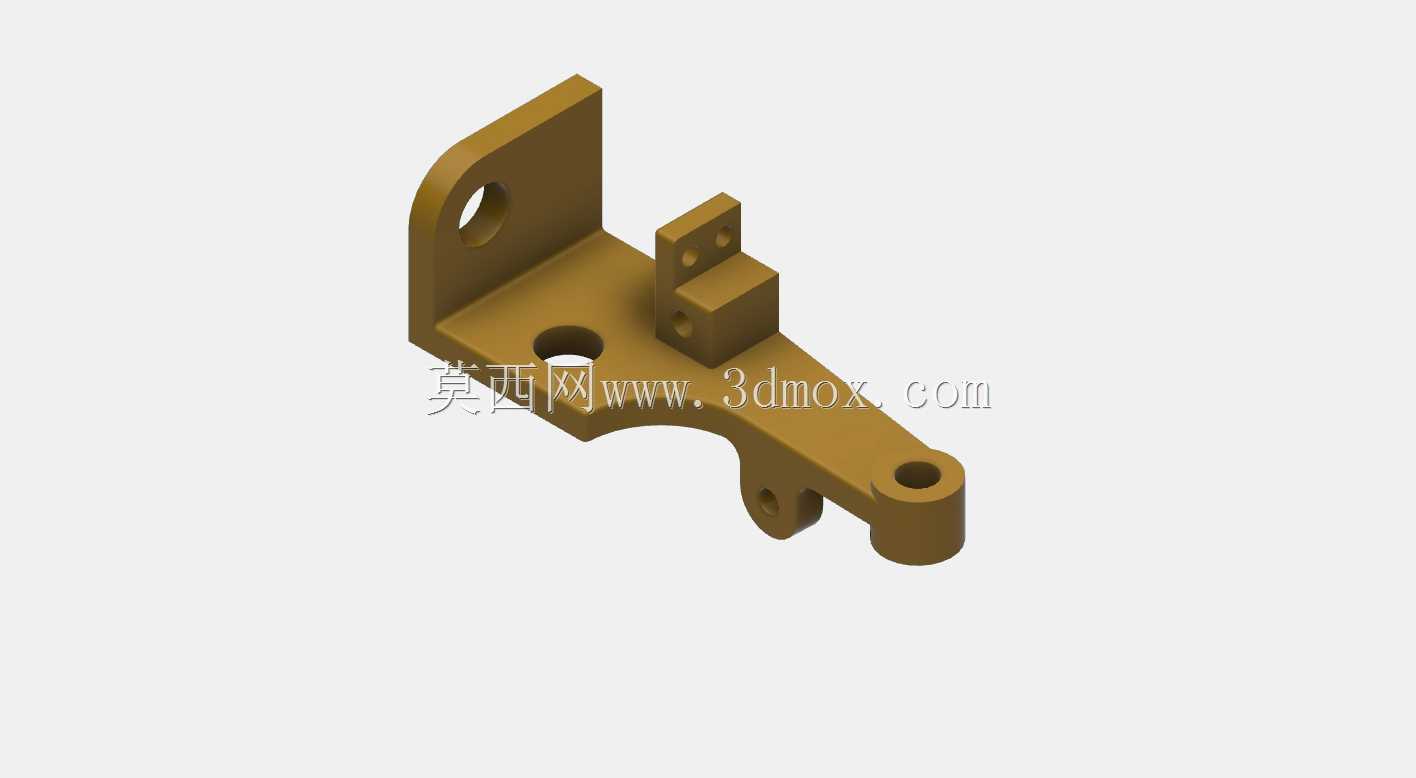

　　在交流稳压供电系统的整机装配环节里，这类异形安装支架是连接核心调压模组与设备柜体的关键受力构件，区别于标准型材拼接的简易固定件，该支架采用一体化弯折成型结构，无需额外拼接辅助件即可同时完成多方向的点位固定，在小功率壁挂式、台式交流稳压器的内部装配场景中应用广泛，能够有效缩减整机内部的装配空间占用，避免多零件拼接带来的累计装配误差。从实际使用的功能特性来看，该支架同时承担三个方向的连接作用：左侧带通孔的竖直翻边用于和设备柜体的内侧安装面锁附固定，是整个支架的主承力基准面，锁附后可将调压模组的静态重量、工作过程中的微幅振动载荷直接传递到柜体结构上，避免模组悬空带来的接线端子受力疲劳；

　　中部平板区域开设的大尺寸通孔用于避让调压模组底部的接线端子或者散热凸台，同时平板面可作为辅助支撑面承托模组底部的局部结构，减少模组工作时的共振幅度；右侧延伸出的带孔凸耳以及上方凸起的双孔定位块，分别用于连接调压模组的操作联动杆件以及模组侧边的定位凸台，实现三个维度的位置约束，不需要额外增加定位零件即可完成模组的精准就位。在设计思路上，该支架没有采用等厚板材的等强度冗余设计，而是根据不同区域的受力大小调整了局部的结构厚度：主承力的竖直翻边与中部平板保持统一板材厚度，保证基础抗弯强度，右侧延伸的联动杆连接凸耳做了局部加厚处理，因为该位置需要承受操作杆件往复动作带来的交变载荷，加厚处理可以避免长期使用后出现孔位磨损、连接旷量；

　　上方的定位块因为仅承担装配定位作用，不承受持续工作载荷，所以在块体中间做了减重凹槽，在保证定位精度的前提下尽可能降低零件自身重量，同时减少原材料的消耗。从安装边界的尺寸约束来看，该支架的整体外轮廓适配常规1kVA到3kVA容量台式交流稳压器的内部安装腔尺寸，左侧竖直翻边的安装孔中心距匹配柜体侧方标准安装孔位的间距，不需要在柜体上额外重新打孔即可完成固定；中部平板的避让孔位置刚好对应调压模组底部的接线端子出线位置，装配后接线端子可以直接穿过孔位完成下方接线，不会和支架平面产生干涉；右侧凸耳的孔位中心高度和联动杆件的转动中心高度保持一致，装配后联动杆件可以保持水平状态，不会因为安装角度偏差带来操作卡滞的问题；

　　上方定位块的两个定位孔间距和调压模组侧边的定位柱间距完全匹配，装配时可以先通过定位柱完成支架和模组的预定位，再依次锁附各个固定螺丝，能够大幅提升流水线装配的作业效率，减少人工对位的时间成本。在实际的结构验证过程中，该支架的弯折圆角做了针对性优化，没有采用过小的弯折半径避免板材弯折处出现应力集中开裂的问题，同时所有安装孔的孔边都做了去毛刺处理，避免装配时刮伤接线绝缘层带来安全隐患；支架末端的弧形轮廓设计，是为了避让柜体内侧的走线槽空间，保证装配后电源线、信号线可以顺着弧形边缘顺畅排布，不会被支架棱角挤压破损。不同于通用型的平板安装支架，该异形结构完全针对交流稳压器内部的特定安装空间做了适配，不需要额外增加调整垫片、转接板之类的辅助零件，单零件即可完成多个部件的连接固定，在批量生产的场景下能够有效降低整机的物料成本与装配复杂度，同时一体化的结构相比拼接式支架拥有更好的抗振动性能，在稳压器长期工作的微幅振动环境下，不会出现拼接螺丝松动、连接位置移位的问题，能够长期保持调压模组的位置精度，保证稳压输出的稳定性。
