异径同心对焊大小头管件结构

　　该同心异径管件主要用于工业管道系统中两段不同公称通径管路的过渡连接，常见于石化、给排水、蒸汽输送、压缩空气管网以及成套工艺管线的布置场景。现场管路在泵阀进出口、设备接管口径变化、支管汇入或分出位置，经常遇到相邻管线规格不一致的情况，若直接采用法兰转接或多段弯头拼凑，不仅增加焊缝数量，也会造成流道局部突扩、突缩，带来额外压力损失和湍流扰动。采用整体成型的同心大小头，可在较短轴向距离内完成管径平滑过渡，使介质流向保持在管轴中心线上，减少偏流、振动和冲刷风险。

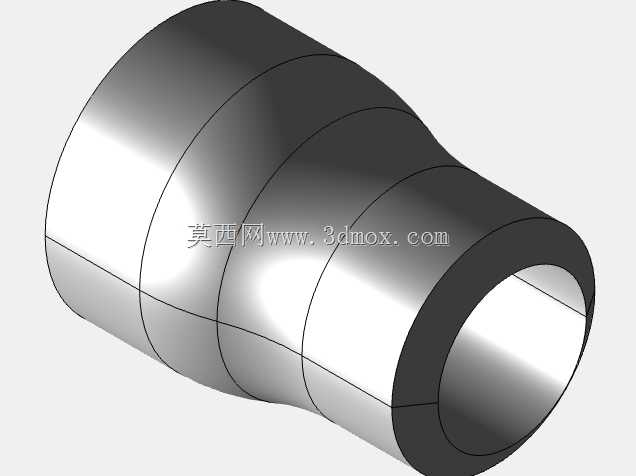

　　从结构形式看，该零件属于对焊式同心异径管，两端均为圆形焊接接口，大端与小端轴线重合，锥段外形沿周向均匀收缩。模型外轮廓由大端圆柱段、中间锥形过渡段和小端圆柱段组成，内壁随外壁同步变化，形成连续的壁厚区域。两端保留一定直边长度，便于现场与直管段进行对接坡口焊接；直段还能使焊缝避开锥面曲率变化区域，降低焊接应力集中，也方便管道预制时进行组对、找正和点焊固定。

　　建模时应先依据两端接管外径确定大小端边界，再按照标准管件的成型规律建立中间回转面。由于该零件为轴对称结构，适合采用草图回转方式生成主体：在过轴线的剖面上绘制外壁轮廓、内壁轮廓以及端部端面，绕中心轴旋转后即可得到完整实体。若用于详细制造模型，还需在两端补充焊接坡口、钝边和端部倒角；若用于管线布置或设备干涉检查，则可重点保证外径、总长、端部直段长度和中心同轴度。锥段与圆柱段相交位置应保持圆滑相切，避免几何折角造成应力集中，也避免在数控加工或有限元分析时出现异常网格。

　　尺寸边界方面，该异径管对应3/4英寸与1/2英寸管路接口，整体轴向长度较短，安装时不需要额外占用大空间。大端接口朝向较大管径一侧，小端接口朝向较小管径一侧；在水平管线上使用同心异径管时，介质沿中心线收缩或扩张，管路支撑和对中较为方便。若用于泵吸入管线，设计人员还需结合介质状态判断是否采用偏心异径管，以防止上部或下部窝气、积液；而本模型为同心结构，更适合垂直管路、蒸汽管路、气相管路以及对中心线布置要求较高的场合。

　　壁厚设计需要兼顾管道压力等级、材料强度和焊接工艺。碳钢对焊管件通常采用与相连管材相近的材料，便于焊缝性能匹配；管件成型后，锥段壁厚不应因拉伸减薄而低于设计允许值。三维结构中可以通过剖面检查内壁过渡是否连续，尤其要关注小端附近因收缩导致的壁厚变化。端部外径应与配管外径一致，否则现场组对会出现错边；内径则随公称通径变化，以保证介质通过面积逐步改变。

　　在管路装配中，该零件的功能并不只是“把两个管径接起来”。它还承担稳定流态、降低局部阻力、统一管线轴线和减少连接节点的作用。相比螺纹转接，对焊连接没有额外螺纹密封面，长期运行在高温、高压或振动工况下更可靠；相比法兰转接，对焊异径管省去成对法兰、垫片和螺栓，外廓更紧凑，泄漏点更少。维护人员在预制车间完成焊接和探伤后，可整体吊装到现场，与相邻直管直接组焊。

　　结构设计还要考虑管道支吊架位置。异径管本身重量不大，但两端管径不同，保温层厚度和管线刚度可能存在差异。若锥段附近紧邻阀门或设备口，应避免把焊缝布置在设备法兰面附近，也不宜让锥段承受强行对口产生的弯矩。建模装配时可将大小头两端分别与对应规格直管同轴约束，检查外表面是否与周围桥架、支架、保温层或检修通道发生干涉。

　　从制造角度看，此类管件可通过钢管模压、推制或锻制成型，三维模型应体现成品状态而非单纯理论锥面。端部直段、过渡圆角、壁厚连续性和坡口形式都是工程出图时需要表达的重点。对于采购选型人员，确认两端口径、结构形式、标准压力等级和端部连接方式后，即可将其放入管线BOM；对于结构建模人员，保持回转轴线准确、两端接口尺寸准确、内外壁关系清晰，就能满足装配校核、工艺展示和施工交底的使用要求。
