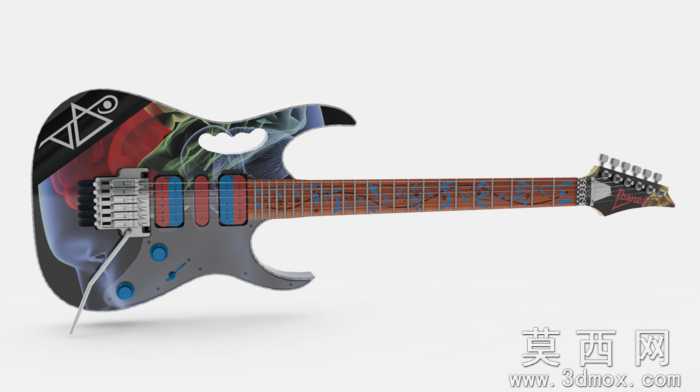

伊瓦涅斯主题电吉他SolidWorks设计模型

本模型为主题定制款电吉他的完整三维设计成果，建模全程以SolidWorks2011为核心工具完成，从琴体轮廓的基准草图绘制起步，首先依据电吉他的人体工学握持弧度确定琴身的曲面边界，通过放样、曲面剪裁等命令完成带特殊镂空造型的琴体实体构建，琴颈部分按照有效弦长、品丝间距的标准参数逐段拉伸，精准还原指板弧度、品丝嵌入槽、琴颈钢筋预埋通道的细节结构，琴头部分按照六弦电吉他的弦钮排布位置完成弦钮安装孔、琴头logo安装位的特征绘制，双摇琴桥部分拆解为底座、颤音弹簧、弦锁、微调旋钮等独立零件逐一建模后完成虚拟装配，确保各活动部件的装配间隙符合实际生产公差要求。参数设计层面严格遵循伊瓦涅斯系列电吉他的经典尺寸规范，琴身总长、有效弦长、指板宽度、琴颈厚度均参照量产型号的工程参数设定，琴身的主题涂装区域预留了独立的曲面分区，可直接映射定制图案完成外观效果调整，所有安装孔位的孔径、深度均匹配标准五金配件规格，可直接导出工程图用于生产加工参考。渲染材质环节针对不同部件做了区分设置，琴身主体采用高光亮面烤漆材质，还原定制涂装的通透质感，指板采用哑光实木纹理材质模拟玫瑰木指板的触感，金属配件包括琴桥、弦钮、品丝均采用镀铬金属材质，设置合适的反射粗糙度还原金属配件的磨砂亮面效果，琴弦采用高反光的镍钢材质，拾音器外壳采用哑光黑色工程塑料材质，通过材质参数的微调让整体渲染效果贴近真实电吉他的视觉质感。结构原理上完整还原双摇电吉他的颤音系统结构，琴桥通过铰接结构与琴身连接，预留的弹簧安装腔可模拟颤音杆操作时的琴桥摆动逻辑，拾音器的安装位置按照琴颈、中间、琴桥的经典双单双排布设置，电路仓的走线通道、输出接口的安装位均做了还原，可直观展示电吉他从琴弦振动到拾音器信号输出的完整结构逻辑。软件兼容层面除原生SolidWorks2011格式外，还导出了STEP、IGES等通用三维格式，可兼容UG、Pro/E、Rhino等主流三维设计软件打开编辑，不会出现特征丢失、曲面破面的问题，不同软件的用户均可直接调用模型进行二次修改。研发教学应用层面，该模型既可以作为乐器设计专业的教学案例，帮助学生理解电吉他的结构组成、曲面建模思路，也可以作为文创产品设计的参考原型，用于定制款电吉他的外观方案迭代，还可用于工业设计专业的曲面建模练习素材，帮助学习者掌握复杂曲面实体化、多零件装配的实操技巧，同时也能为乐器生产厂商的新品研发提供数字原型参考，缩短前期设计打样的周期。
