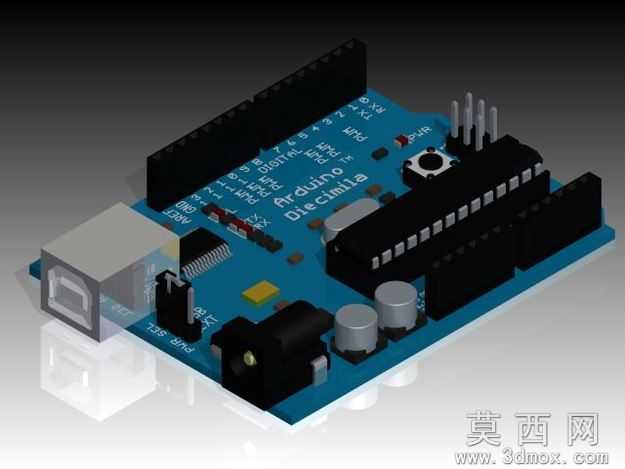

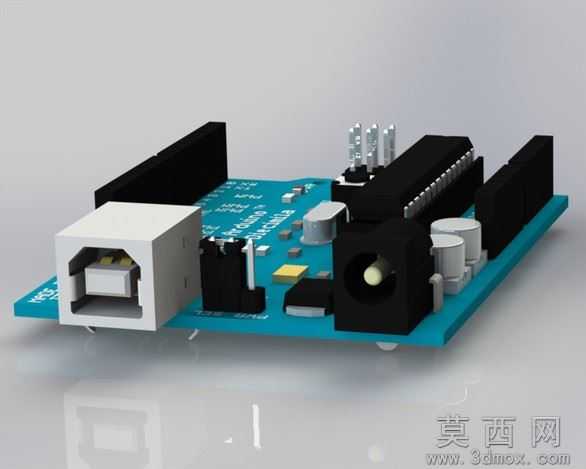

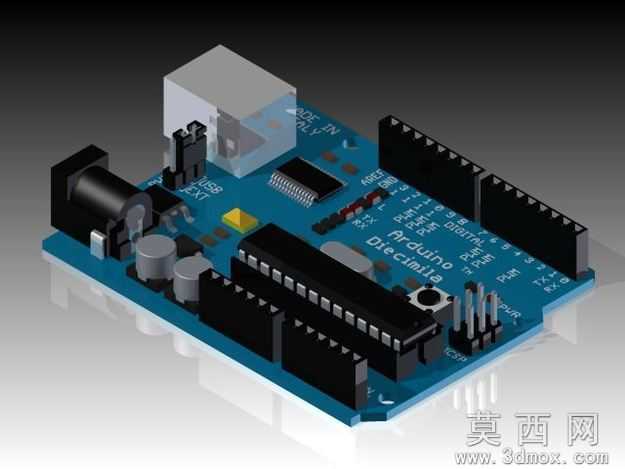

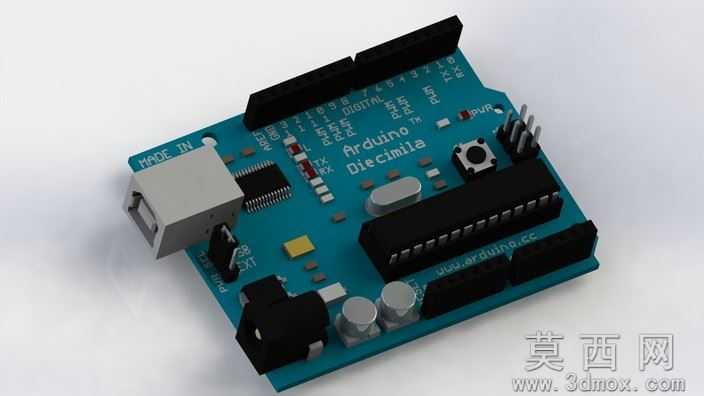

ArduinoDiecimila单片机开发板三维模型

本模型为Arduino Diecimila开源单片机开发板的高精度三维模型，建模过程严格参照实物的尺寸比例与结构布局开展，首先通过测绘获取开发板PCB基板、USB接口、电源接口、排针组、主控芯片、电容电阻、晶振、复位按键等所有元器件的实际尺寸，先搭建PCB基板的基础轮廓，确定板身的圆角、安装孔位的精准坐标，再逐一完成每个元器件的独立建模，确保每个元件的外形、引脚排布、安装位置与实物完全一致，建模过程中对排针的针脚间距、芯片的引脚数量、接口的卡槽结构都做了精细化还原，避免出现结构错位或比例失真的问题。参数设计层面，模型严格遵循Arduino Diecimila的官方硬件参数，板身整体尺寸、各接口的安装公差、元器件的高度差都按照实物1:1还原，PCB板的厚度、排针的伸出长度、USB接口的插接深度都设置了符合实际生产的参数，同时对板载的电源电路区域、数字IO口区域、模拟输入口区域做了明确的结构分区，方便使用者识别不同功能模块的布局。渲染材质方面，模型为不同部件匹配了贴近实物的材质效果，PCB基板采用哑光蓝绿色的电路板材质，表面还原丝印的字符标识纹理，金属排针、USB接口金属外壳采用磨砂金属材质，电容、芯片等塑料封装元件采用对应颜色的哑光塑料材质，晶振、复位按键的橡胶部分采用半哑光的橡胶材质，渲染后整体视觉效果与实物开发板高度一致，清晰呈现各部件的材质差异。结构原理上，模型完整还原了该开发板的硬件结构，包括USB转串口模块、电源稳压模块、ATmega168主控芯片最小系统、外接电源接口、复位电路、LED指示灯电路以及两侧的数字IO排针、电源排针、模拟输入排针的布局，直观展现了这款经典开源单片机开发板的硬件架构，能够帮助使用者快速理解开发板的接口分布与硬件组成。软件兼容层面，模型提供Autodesk Inventor2013源文件，同时附带STEP、IGES、STL通用三维格式，还兼容SolidWorks2011版本，不同三维设计软件的使用者都可以直接导入模型进行编辑、修改或者用于装配设计，STL格式还可直接用于3D打印制作开发板的结构验证样件。研发教学应用层面，该模型可用于嵌入式开发教学的硬件结构演示，帮助电子入门学习者直观认识Arduino开发板的硬件组成，也可用于嵌入式项目的结构装配验证，在设计开发板外壳、扩展模块时可以直接导入该模型进行干涉检查，还可作为开源硬件相关的科普展示素材，用于教学课件、产品宣传的可视化展示，降低开源硬件的学习门槛。
