四缸发动机排气歧管结构设计方案

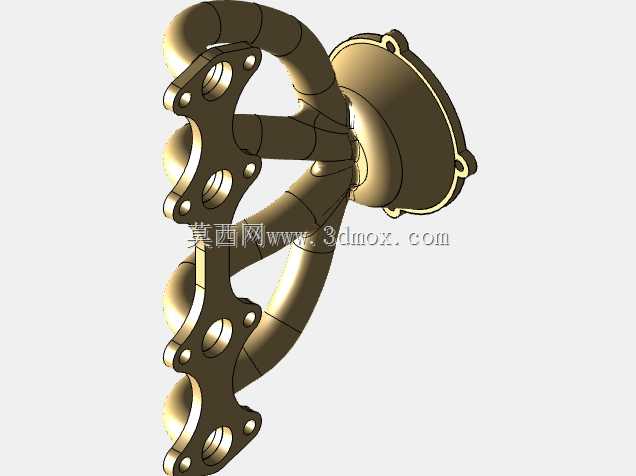

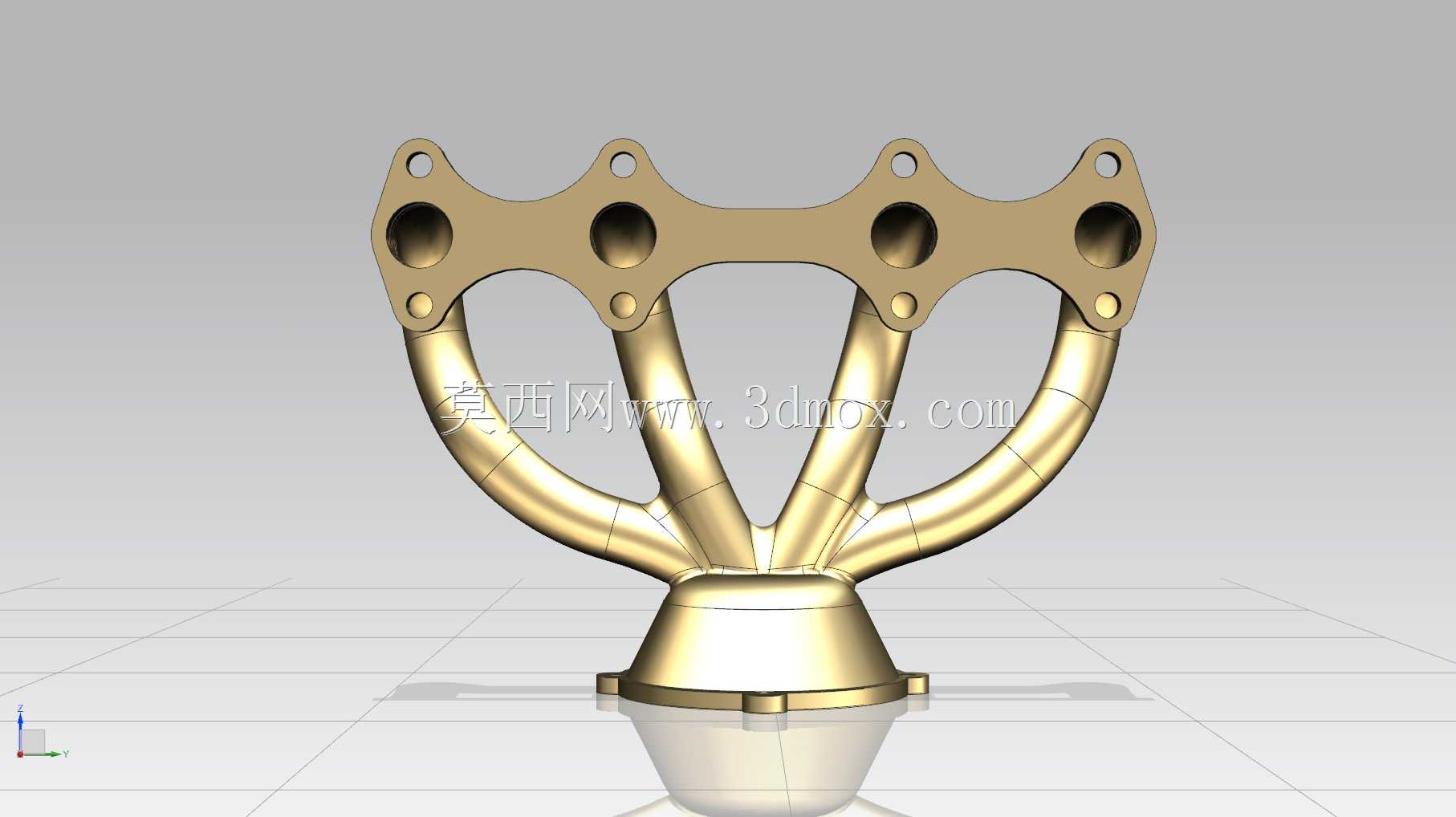

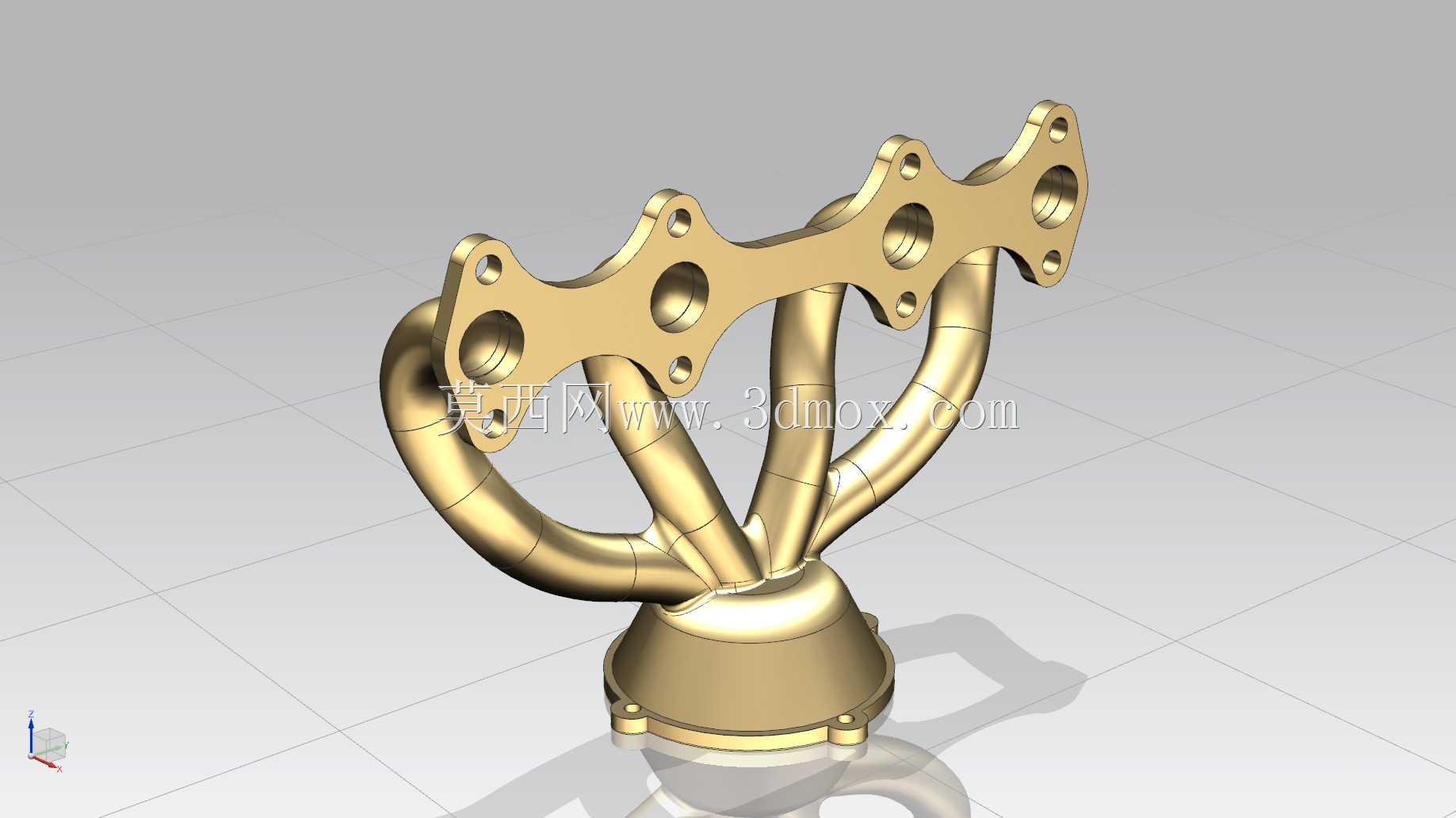

　　在往复式内燃机的进排气系统设计中，排气歧管是连接气缸盖排气口与排气后处理系统的核心导流部件，其结构合理性直接影响发动机的排气效率、泵气损失与各缸排气均匀性，是动力总成开发中不可忽视的关键结构件。这款四缸机型配套的排气歧管，采用等长支管的布局思路，四个独立支管从法兰端的四个接口出发，以平滑过渡的弯曲弧度逐步汇聚到下端的公共排气出口，从根源上避免各缸排气脉冲的相互干扰，降低排气背压，保证每个气缸的排气过程顺畅，减少不同气缸之间的排气窜气问题，提升发动机的充气效率，进而优化动力输出表现与燃油经济性。

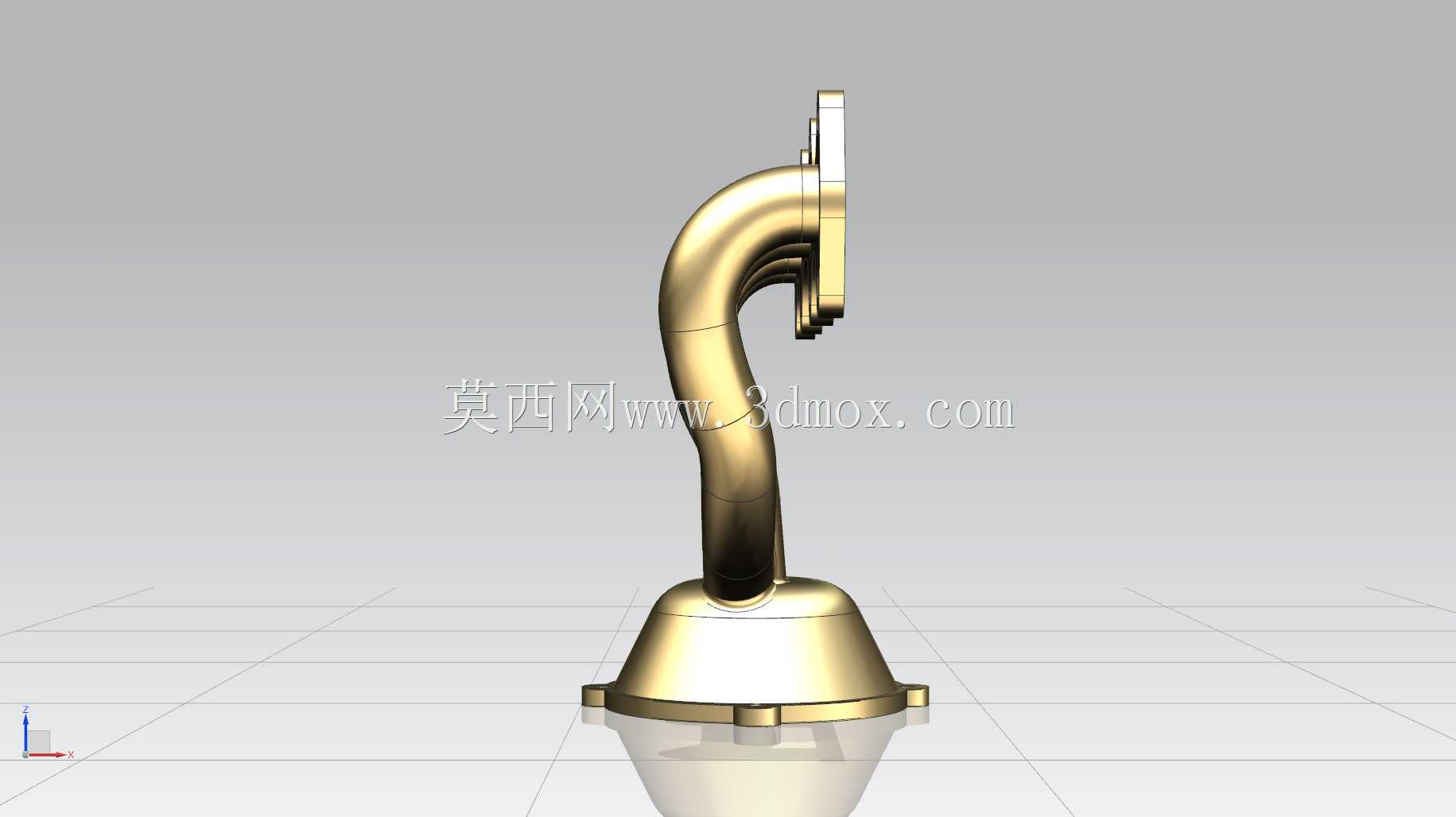

　　从安装边界来看，上端的连接法兰采用一体化铣削成型结构，法兰面加工有均匀分布的螺栓过孔，对应四缸发动机气缸盖的排气侧安装点位，法兰厚度经过强度校核，能够在高温排气的持续热冲击下保持足够的压紧力，避免长期使用后出现法兰翘曲、密封失效导致的排气泄漏问题。法兰与支管的过渡位置做了大圆角顺滑处理，减少气流在转角处的涡流损失，同时也能降低应力集中，避免热循环过程中出现结构开裂。四个支管的弯曲半径经过反复调整，既保证了各支管长度尽可能一致，让各缸排气到达公共出口的时间差控制在合理范围内，充分利用排气脉冲效应提升排气效率，也兼顾了发动机舱内的布置空间，不会与周边的冷却管路、线束、发动机悬置等部件发生运动干涉。

　　下端的公共出口同样设置了连接法兰，用于对接三元催化器或者涡轮增压器的进气端，法兰上的安装孔位按照通用配套接口的尺寸设计，能够适配多数同排量机型的后处理系统安装需求，出口端的管径经过流量计算，匹配四缸发动机在额定转速下的排气流量需求，避免管径过小导致的排气阻力陡增，也不会因为管径过大导致排气流速过低，影响后处理系统的起燃速度。支管与公共腔体的汇聚位置做了平滑的导流过渡，没有突兀的截面突变，让四个支管排出的气流能够顺畅汇入公共腔体，减少气流对冲产生的能量损失，同时也能降低排气过程中的气流噪声，提升整机的NVH表现。

　　从实际应用场景来看，这类排气歧管多用于小排量直列四缸自然吸气发动机，适配家用乘用车、小型商用车辆以及部分固定式动力机组，在日常运行中需要持续承受600-900摄氏度的高温排气冲刷，因此结构设计中充分考虑了热膨胀的补偿需求，支管的弯曲形态能够吸收一部分热变形量，避免热应力集中在法兰连接位置导致的螺栓松动或者部件开裂。管壁厚度按照铸造工艺的要求设置，兼顾结构强度与轻量化需求，不会因为壁厚过大增加不必要的整机重量，也不会因为壁厚过薄导致长期高温使用下出现烧蚀、开裂的问题。

　　在设计过程中，需要同步考虑铸造工艺的可行性，所有转角位置都设置了合理的拔模斜度与铸造圆角，避免出现壁厚突变导致的铸造缩孔、砂眼等缺陷，降低生产过程中的废品率。法兰面的密封带位置做了精加工余量预留，生产过程中通过铣削加工保证平面度要求，配合金属密封垫片能够实现可靠的高温密封，不会出现排气泄漏的问题。整个结构的安装定位点都经过尺寸链校核，装配时能够直接与气缸盖、后处理系统的对应点位对齐，不需要额外的调整工装，能够适配生产线的批量装配需求，降低装配环节的时间成本。

　　对于结构设计从业者而言，这类排气歧管的设计核心在于平衡气流性能、结构强度、布置空间与工艺可行性四者的关系，不能单纯追求气流性能而忽略实际生产与安装的限制，也不能过度迁就工艺而牺牲排气效率，需要在多维度的约束条件下找到最优的结构方案。这款歧管的支管布局充分考虑了不同工况下的排气流动特性，在常用转速区间能够保持较低的排气背压，兼顾低速扭矩输出与高速功率表现，同时结构的可靠性经过热疲劳校核，能够满足全生命周期的使用需求，不需要在使用周期内进行额外的维护更换。
