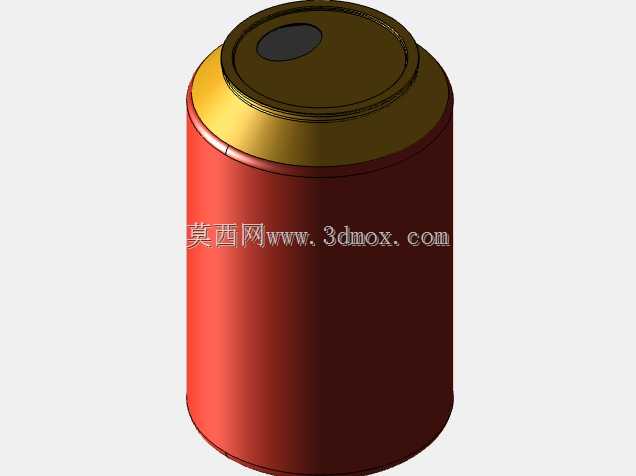

标准易拉罐罐体结构三维设计

　　日常接触的两片式铝制易拉罐，看似结构简单，实则每一处曲面、圆角、壁厚都经过数十年的工程迭代优化，这套三维模型完整还原了量产易拉罐的全部结构细节，可直接用于包装结构验证、灌装生产线适配模拟、包装设计打样参考等场景。在快消品包装领域，易拉罐是碳酸饮料、啤酒、功能饮品等品类的核心包装形式，其结构设计直接关系到内容物的密封保质期、运输堆叠强度、消费者开启体验、生产线灌装兼容性等核心指标，很多刚接触包装结构设计的工程师容易忽略罐体的细节参数，导致设计出的结构要么无法适配现有灌装封盖设备，要么在堆叠运输中出现瘪罐、漏液问题。从实际功能特性来看，这套模型还原的罐体采用典型的两片冲压结构，罐身与底部为一体冲压成型的铝制基材，

　　顶部采用卷封结构与罐盖结合，罐盖预留的拉环安装位、刻线深度都做了精准还原，罐身的缩颈过渡段做了连续的曲面顺滑处理，避免冲压过程中出现应力集中导致的开裂问题，同时缩颈结构也能在相同容积下减少罐盖的材料用量，降低单罐的生产成本。做结构设计的时候，很多人会把易拉罐当成规则的圆柱结构处理，实际上量产罐体的侧壁带有极微小的锥度，一方面是为了冲压脱模时的顺畅性，另一方面空罐堆叠时可以实现部分嵌套，减少仓储运输过程中的空间占用，罐底的内凹球面结构是整个罐体的强度核心，这个曲面的曲率经过反复验证，既能承受内部含气饮品的正压力，避免运输过程中温度升高导致罐体鼓胀变形，也能在堆叠时承受上层罐体的垂直载荷，不会出现底部塌陷的问题。从安装与适配边界来看，

　　这套模型还原的罐体尺寸完全匹配主流330ml易拉罐的量产规格，罐身最大外径、缩颈段直径、总高度、卷封边宽度都符合行业通用标准，可直接导入灌装生产线的数字孪生场景中，验证拨罐星轮、导板、封盖头的适配性，不需要额外做尺寸修正；做包装创意设计时，也可以直接在罐身曲面做贴图渲染，模拟不同设计方案的实际展示效果，避免平面设计稿与实际罐体曲面贴合时出现的图案变形问题。在建模思路上，整个罐体采用曲面建模与实体建模结合的方式，先通过旋转命令做出罐体的基础轮廓，再对卷封边、缩颈过渡段、底部凹面做单独的曲面优化，所有圆角过渡都匹配实际冲压工艺的最小折弯半径，避免出现工艺上无法实现的尖锐结构，罐盖部分的刻线做了减薄处理，还原实际开启时的应力断裂位置，

　　拉环的铆接结构也做了完整还原，可用于模拟开启过程的力学分析。很多高校做材料力学课程设计时，也会用到这类罐体模型做承压、轴向载荷的有限元分析，这套模型的壁厚参数按照量产易拉罐的实际值设置，罐身壁厚0.12mm左右，罐盖因为要做刻线和卷封，壁厚略大于罐身，分析出来的结果和实际测试值偏差很小，不需要额外调整参数。另外在运输包装设计场景中，这个模型可以直接导入瓦楞纸箱的设计场景中，计算装箱排列的间隙、堆码时的受力点，优化纸箱的隔档结构，减少运输过程中的罐体碰撞变形问题。需要注意的是，实际量产的易拉罐在不同灌装品类下会有细微的参数调整，比如含气饮品的罐底球面曲率会更大，承压能力更强，而非含气饮品的罐体壁厚可以适当减薄，这套模型还原的是通用型含气饮品易拉罐结构，可根据实际使用场景调整对应参数，满足不同的设计验证需求。
