八爪式带定位孔法兰连接盘结构设计

项目分类:通用机械零部件 发布时间:2024-11-12 ID:792069
  • 八爪式带定位孔法兰连接盘结构设计
  • 八爪式带定位孔法兰连接盘结构设计

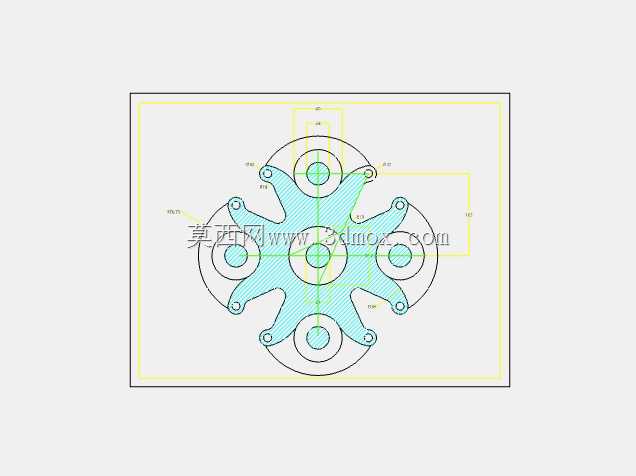

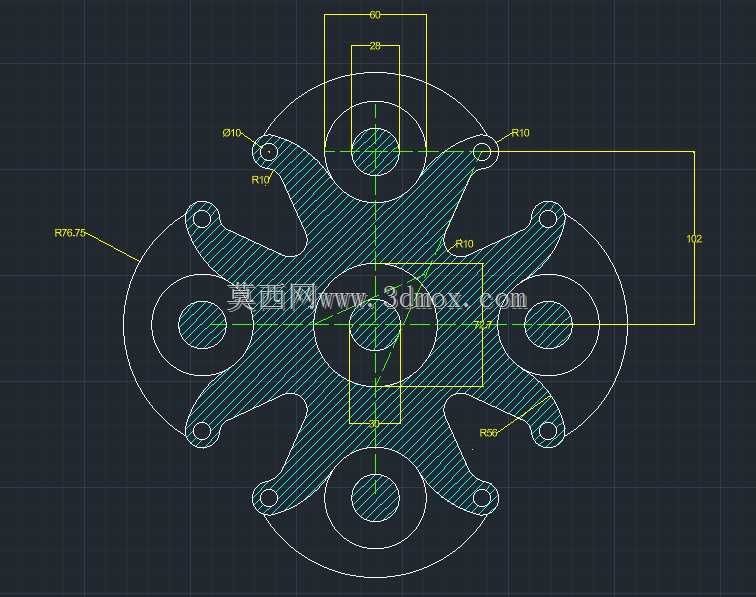

  该盘类零件属于传动系统中的连接承载构件,主要应用在需要周向同步传动、多工位定位的间歇传动机构末端,常见于轻工包装机械的工位切换转盘、自动化装配线的回转工作台、小型机床的分度机构输出端,用来实现动力输入与执行工装的刚性连接,同时保证周向定位精度与传动过程中的扭矩传递稳定性。从结构功能来看,零件中心设置的通孔为动力输入轴安装位,孔位公差需与配合轴径保持过渡配合,保证动力输入过程中无径向窜动,中心孔周边的环形凸台为轴端挡圈的安装让位结构,可避免轴端固定件与盘体端面产生干涉。零件向外延伸的八个弧形支臂为核心承载结构,每个支臂末端设置的通孔为定位销安装孔,孔位的分度精度直接决定整个机构的工位定位误差,

  设计时需保证各孔中心到零件回转中心的距离一致,相邻孔之间的夹角误差控制在允许范围内,支臂之间的弧形缺口一方面用于降低零件整体重量,减少回转过程中的转动惯量,另一方面可在装配时作为周向对位的视觉参考,也能为相邻工位的管线布置预留避让空间。零件上标注的多处圆弧过渡结构,是为了降低应力集中系数,避免设备启停瞬间的冲击载荷在支臂根部产生疲劳裂纹,所有安装孔的孔口都设置了倒角,方便装配时销钉、螺栓的顺利导入,也能去除孔口加工毛刺,避免装配时毛刺脱落进入配合面影响安装精度。从安装边界来看,零件的最大外缘由支臂末端的定位孔中心所在的圆弧决定,设计时需保证该外圆尺寸小于安装腔体内径,预留足够的安全间隙,避免回转过程中与腔体内壁产生刮擦;

  零件的轴向厚度需匹配安装位置的轴向空间,支臂端面与相邻部件之间要预留适当的间隙,防止热胀冷缩导致运转卡滞。在实际选型应用中,这类带多定位孔的星形连接盘,相比实心圆盘结构,在同等扭矩承载能力下重量可降低四成以上,回转惯量的降低能有效减少驱动电机的启停负载,提升机构的响应速度,尤其适合需要频繁正反转、快速分度的工位场景。设计建模过程中,优先通过回转中心建立基准坐标系,先绘制中心孔与外圆的基准轮廓,再通过环形阵列完成八个支臂的轮廓绘制,保证各支臂的结构一致性,所有圆弧连接位置需保证相切约束,避免加工时出现接刀痕,定位孔的位置尺寸需以中心孔为基准标注,减少尺寸链累积误差。零件的非配合面可做喷砂氧化处理提升防锈能力,配合面需保证粗糙度要求,

  避免装配后出现松动。这类零件在实际使用中,通常与槽轮机构、凸轮分度器配合使用,支臂上的定位孔可直接安装工位夹具,也可通过销钉连接上层转盘,实现多工位的同步回转,在小型自动化设备的回转工站中应用十分广泛,其结构的对称性设计也能保证回转过程中的动平衡,减少高速运转时的振动噪音。
