交流稳压器用异形支撑定位结构件

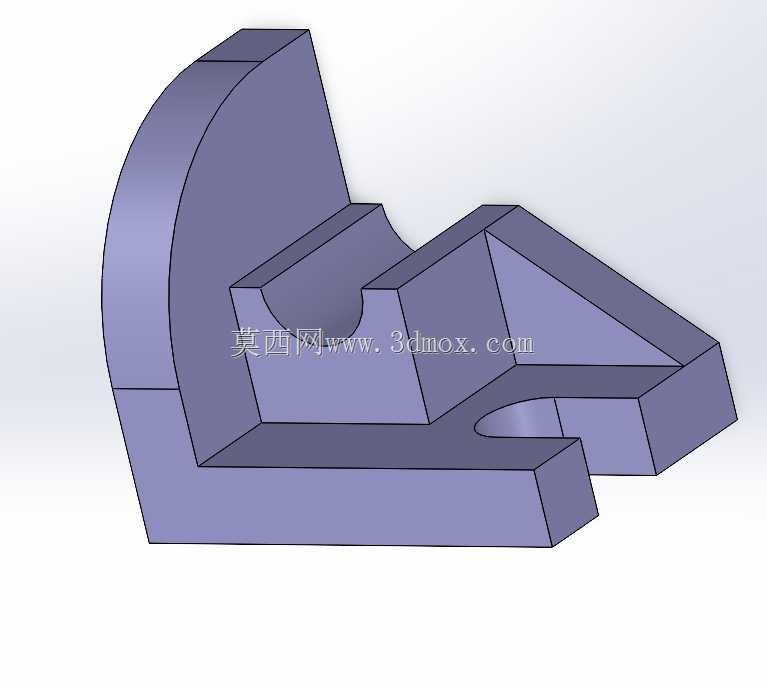

　　该结构件主要应用于中小功率交流稳压器的内部腔体布局中，作为核心调压组件的承载定位单元，直接对接碳刷滑动架与调压线圈的端部支撑位，解决稳压器长期运行中因振动、温变带来的组件移位问题。在民用商用交流稳压器的实际装配场景里，这类支撑件需要同时兼顾侧向限位与底部承托的双重作用，其左侧的弧形立壁并非随意设计的曲面，而是匹配调压线圈端部的圆弧轮廓，安装时可直接贴合线圈的绝缘端盖，避免线圈在设备运输或运行振动中出现径向窜动，相比传统的平板式支撑，弧形贴合面能将接触应力分散到整个弧面区域，不会出现局部应力集中压裂绝缘端盖的问题。

　　从结构功能来看，构件中部的内凹弧形槽是专门为碳刷滑动导杆预留的安装避让位，槽体的弧度与导杆的摆动轨迹完全匹配，当稳压器根据输入电压波动调整碳刷位置时，导杆沿槽体对应的圆弧路径运动，不会与支撑件产生运动干涉，槽体两侧的凸起立边同时起到侧向防护作用，避免碳刷组件在动作过程中出现横向偏移，保证碳刷与线圈绕组的接触压力始终处于合理区间，减少接触打火、碳刷异常磨损的故障概率。底部的延伸平板是整个构件的安装基准面，平板上预留的沉孔位置对应稳压器内部金属安装架的预装螺柱，装配时直接将平板套入螺柱后用防松螺母锁紧即可，不需要额外做位置调整，平板右侧的三角加强筋连接底部安装面与右侧的斜向支撑壁，可承受线圈组件的垂直方向重力，同时抵消碳刷动作时带来的侧向推力，避免长期受力后支撑壁出现形变倾斜。

　　设计过程中首先要明确安装边界的约束条件：稳压器内部留给该支撑件的安装空间横向长度不超过120mm，纵向高度不超过80mm，左侧弧形壁的曲率半径必须与配套的调压线圈端盖半径完全一致，误差控制在0.1mm以内才能保证贴合紧密；中部避让槽的中心高度要与碳刷导杆的转动中心同轴，偏差过大会导致导杆运动卡滞，直接影响稳压器的调压响应速度。底部安装面的平面度要求控制在0.05mm以内，保证安装后构件不会出现倾斜，两个安装孔的中心距与安装架的螺柱中心距公差控制在±0.08mm，降低现场装配的对位难度。右侧的斜向支撑壁角度经过受力仿真优化，在满足避让内部走线空间的前提下，将筋板的厚度设置为5mm，既不会因为壁厚过大增加不必要的材料成本，也不会因为壁厚不足导致受力后出现断裂，构件上所有的棱边都做了R1的圆角处理，避免装配时划伤操作人员的手部，也防止尖锐棱边磨损内部连接导线的绝缘层，降低电气安全隐患。

　　在实际工况适配方面，该结构件选用具备一定绝缘性能的高强度工程塑料或者表面做绝缘喷塑处理的金属材质加工，可避免支撑件导电带来的线圈短路风险，构件的整体重量控制在100g以内，不会给稳压器的整体重量带来过多负担，同时其异形结构在满足所有功能需求的前提下，去除了所有非必要的材料区域，相比整块实体加工的支撑件重量降低了40%左右。在稳压器的装配流程中，该零件属于预装环节的基础定位件，先将其固定在安装架的对应位置后，再依次安装调压线圈、碳刷组件、传动机构等部件，其定位精度直接影响后续所有组件的装配同轴度，因此设计时对各个配合面的尺寸公差都做了明确要求，不需要额外做调整垫片补偿装配误差，能有效提升整机组装的效率，降低人工调试的成本。
