交流稳压设备用L型定位连接结构件

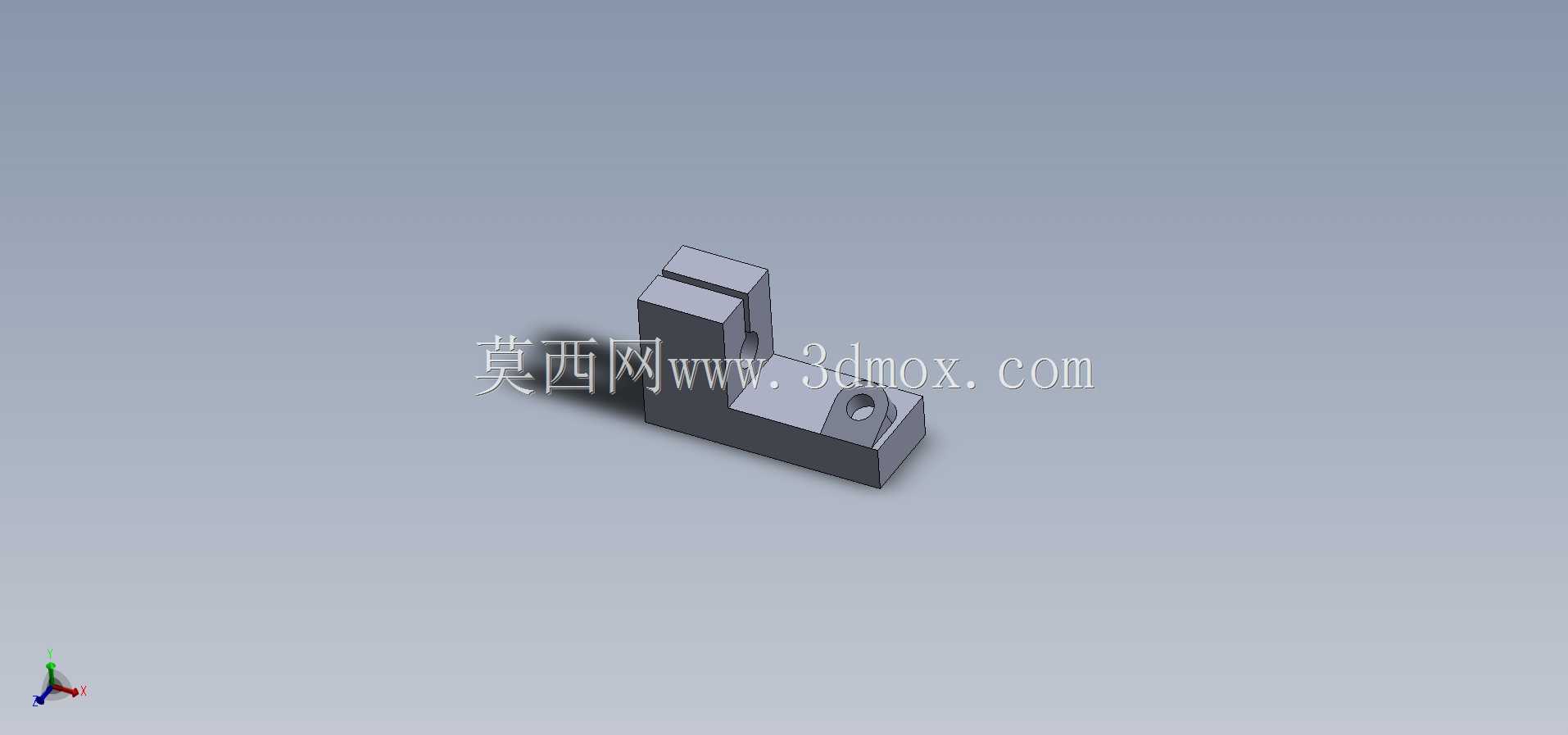

　　在交流稳压类电气设备的内部装配场景中，这类L型结构的定位连接座属于高频使用的小型承载零件，主要承担板件限位、组件支撑、相邻模块的位置固定作用，常见于稳压器的功率模块安装区、接线端子排的侧边定位位置，也可适配小功率电气柜内的PCB板辅助固定场景。从结构设计逻辑来看，零件整体采用直角弯折的块状基体，竖直段开设通槽结构，是为了适配不同厚度的安装板插入需求，槽口边缘做了微小的倒角处理，避免装配时板件边缘与槽口发生剐蹭掉屑，也能降低装配对位的难度，工人在现场装配时不需要完全精准对位即可将板件滑入槽内，提升整机组装的效率。水平段的沉头孔设计，是为了让固定螺丝安装后螺丝头完全沉入基体平面以下，不会突出零件表面干涉相邻组件的安装，

　　沉头孔的深度按照常用的M3内六角螺丝头尺寸做了适配，孔位周边做了0.2mm的凸台处理，安装时凸台与安装面紧密贴合，能避免长期设备运行振动导致螺丝出现松动移位。零件的竖直段与水平段的过渡位置做了R角加强处理，没有采用直角直连的结构，这是考虑到稳压器在运输或者长期运行过程中可能存在的振动冲击，直角位置容易出现应力集中导致断裂，R角过渡可以将受力均匀分散到两个相邻的壁面上，提升零件整体的抗冲击能力。从安装边界尺寸来看，零件整体的长宽高比例控制在适配小空间安装的范围，水平段的长度略长于竖直段，保证固定后整个支撑结构的重心落在安装螺丝的受力范围内，不会出现偏载导致的固定失效；竖直段的槽口宽度按照常用的1.5mm-2mm厚度的电气安装板做适配，

　　槽深足够保证板件插入后不会因为轻微晃动脱出，不需要额外点胶固定即可实现临时定位，方便后续的焊接或者螺丝锁付工序。在实际设备运行过程中，这类零件不需要承担大载荷的受力，主要是保证相邻组件的相对位置精度，避免稳压器内部的接线、功率元件因为振动出现移位导致的接触不良问题，因此零件的材质选用常规的冷轧钢冲压或者工程塑料注塑都可满足使用需求，三维建模过程中需要重点关注槽口的对称度、沉头孔的位置度，以及两个垂直面的垂直度公差，若垂直度偏差超过0.1mm，安装后会导致被固定的板件出现倾斜，相邻组件的装配间隙就会出现不均匀的问题，严重时甚至会导致板件无法装入预设位置。建模时过渡R角的尺寸需要严格匹配加工工艺，若采用冲压工艺制作，

　　R角不能小于板材厚度，否则冲压过程中容易出现开裂；若采用注塑工艺，R角需要保持均匀一致，避免注塑过程中出现应力痕或者缩孔问题，影响零件的外观和结构强度。水平段的底面做了平面度要求，安装时与设备基板完全贴合，不会出现翘边导致的固定不稳，竖直段的槽口两个侧面做了平行度约束，保证板件插入后不会出现卡滞或者间隙过大的问题。这类小型结构件虽然在整套稳压设备中属于不起眼的辅助零件，但直接影响整机组装的效率和长期运行的可靠性，设计时需要充分考虑现场装配的容错性，以及长期振动工况下的结构稳定性，不能因为零件尺寸小就忽略公差配合和工艺合理性的校验。
