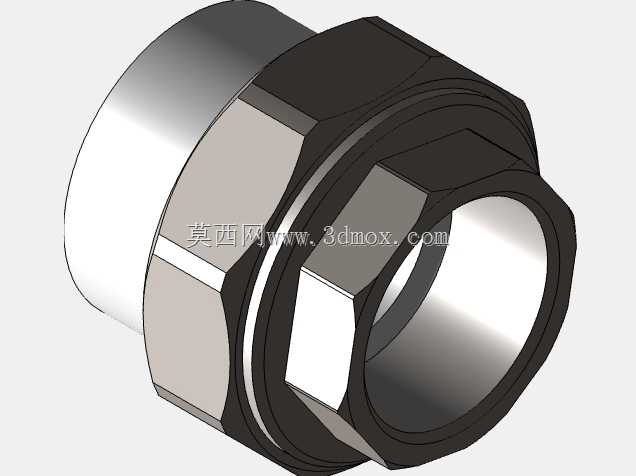

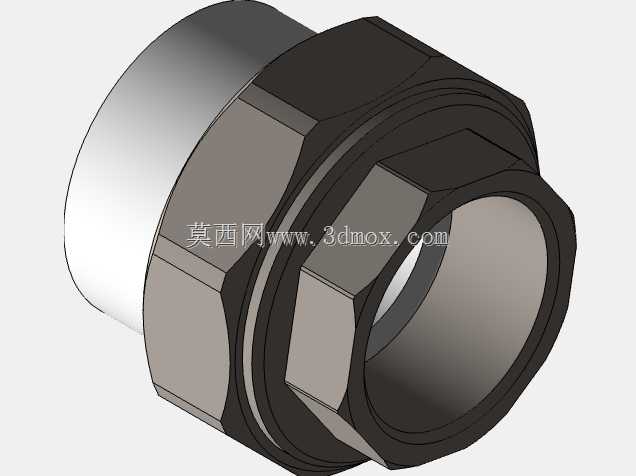

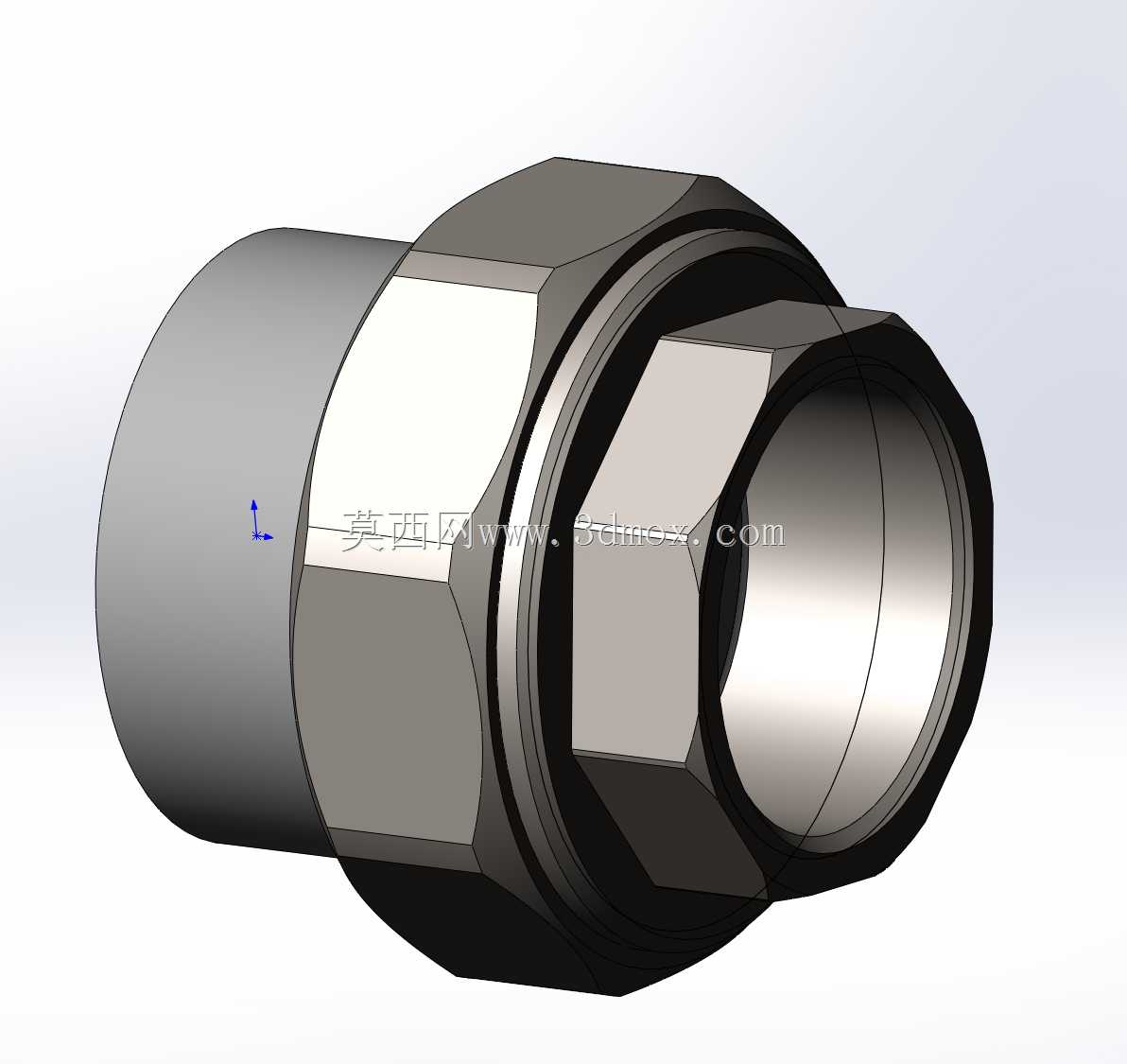

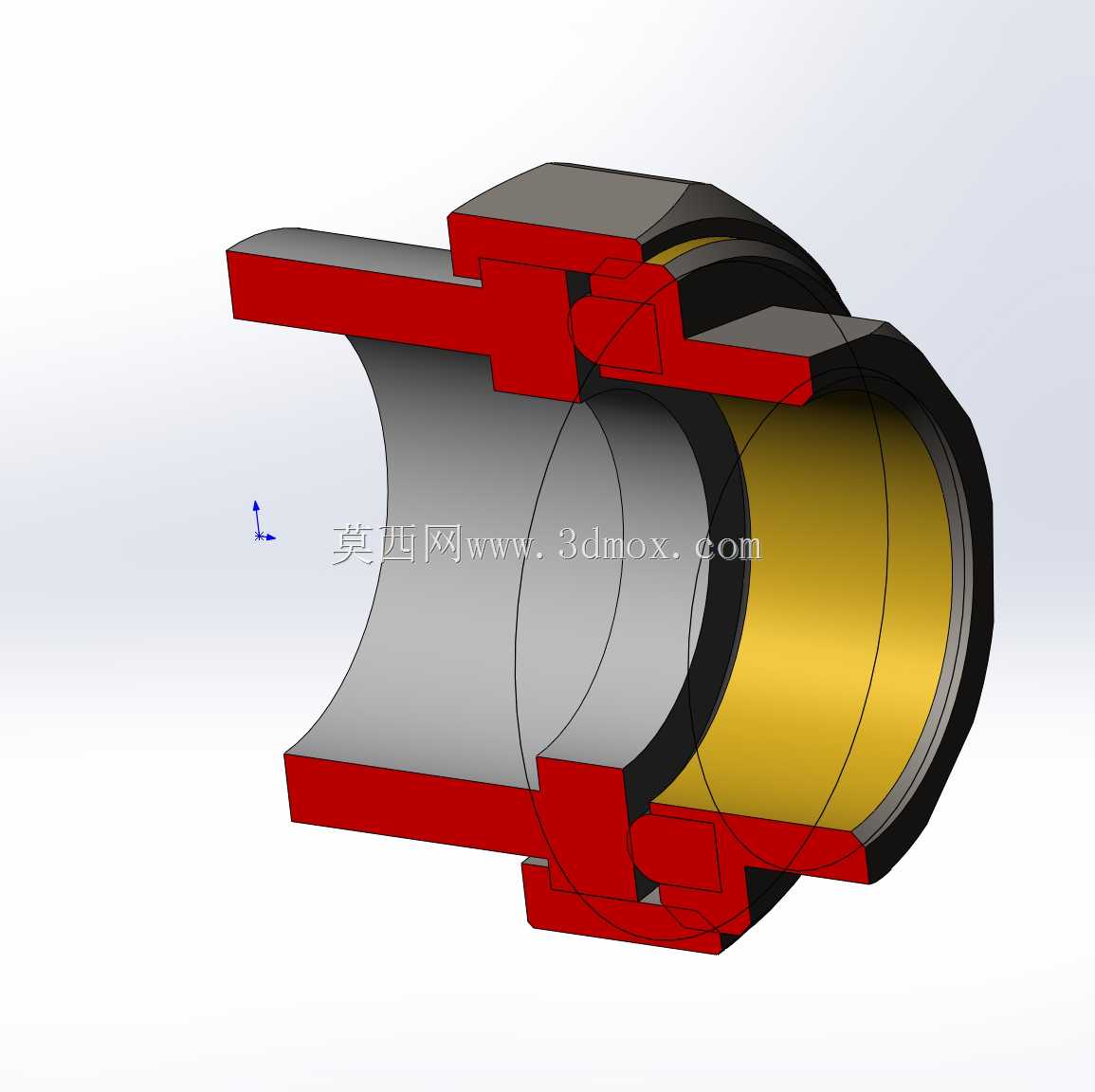

PP-R白色组合式管道连接联轴器结构

　　这款组合式管道连接件主要应用于民用建筑冷热水管路系统、工业流体输送管路的异径过渡连接场景，尤其适配PP-R管材与1英寸英制螺纹端口的设备、阀门对接需求，在家装水路改造、暖通空调循环管路、小型化工流体输送支线中十分常见。从结构设计来看，该接头采用分体组合式构型，一端为适配PP-R管材热熔承接的光滑圆柱内腔，内壁做了微米级的粗糙度控制，保证热熔连接时PP材质熔体能均匀附着在管壁，形成无渗漏的融合连接层，避免传统螺纹连接在温度交变下出现的密封失效问题；另一端为带内六角防滑结构的锁紧螺帽，内置的密封压环采用锥面配合设计，当螺帽旋紧在对端外螺纹接头上时，压环会均匀挤压内置的密封垫圈，让密封件同时贴合螺纹端面与接头内壁，形成径向与轴向双重密封，即使管路存在0.1MPa以内的压力波动，也不会出现渗漏情况。

　　在安装边界设计上，接头整体的外轮廓最大直径控制在42mm以内，其中六角锁紧段的对边尺寸为36mm，适配普通活动扳手的夹持范围，安装时不需要专用工装，普通水暖工用常规工具就能完成锁紧操作，六角段的棱边做了R1.2的圆角处理，避免安装时扳手打滑划伤手部，也减少了运输过程中棱边磕碰导致的镀层破损问题。接头的总长度控制在52mm，其中热熔承接段的插入深度为18mm，完全符合PP-R管材连接的插入深度规范，避免插入过浅导致的连接强度不足，或是插入过深导致管材端部顶到接头内部台阶造成的管路通径缩径问题。内部流道做了等通径设计，32规格对应的内部通径为28mm，和同规格PP-R管材的通径保持一致，不会因为接头的存在造成管路局部阻力突增，在循环水系统中能有效降低水泵的扬程损耗。

　　从材质匹配的设计思路来看，接头主体采用食品级PP-R原料注塑成型，和PP-R管材的材质膨胀系数完全一致，在0-70℃的水温交变工况下，接头和管材的热胀冷缩量保持同步，不会因为材质变形量差异产生连接缝隙；锁紧螺帽部分采用高强度PP材质添加玻纤改性，抗蠕变性能比普通PP材质提升40%以上，长期在锁紧应力作用下不会出现螺帽滑牙、开裂的问题，内置的密封垫圈采用三元乙丙橡胶材质，耐老化、耐弱酸弱碱腐蚀，正常工况下使用寿命可达50年以上。在实际选型应用中，这款接头可以直接替代传统的金属内丝直接接头，避免金属接头长期接触水体出现的锈蚀、结垢问题，也不会出现金属接头和PP管材连接时因为热胀冷缩量差异导致的渗漏问题，尤其适合在明装管路、对防腐要求较高的化工管路、饮用水输送管路中使用。建模过程中对所有配合面做了公差匹配设计，螺帽和主体的配合间隙控制在0.1-0.2mm之间，既保证螺帽可以自由旋转锁紧，又不会因为间隙过大导致密封压环偏斜，密封槽的尺寸按照垫圈压缩率25%设计，保证垫圈压缩后既能完全填充密封间隙，又不会因为压缩量过大导致垫圈永久变形失去弹性。
