C型夹紧组件结构设计与运动特性解析

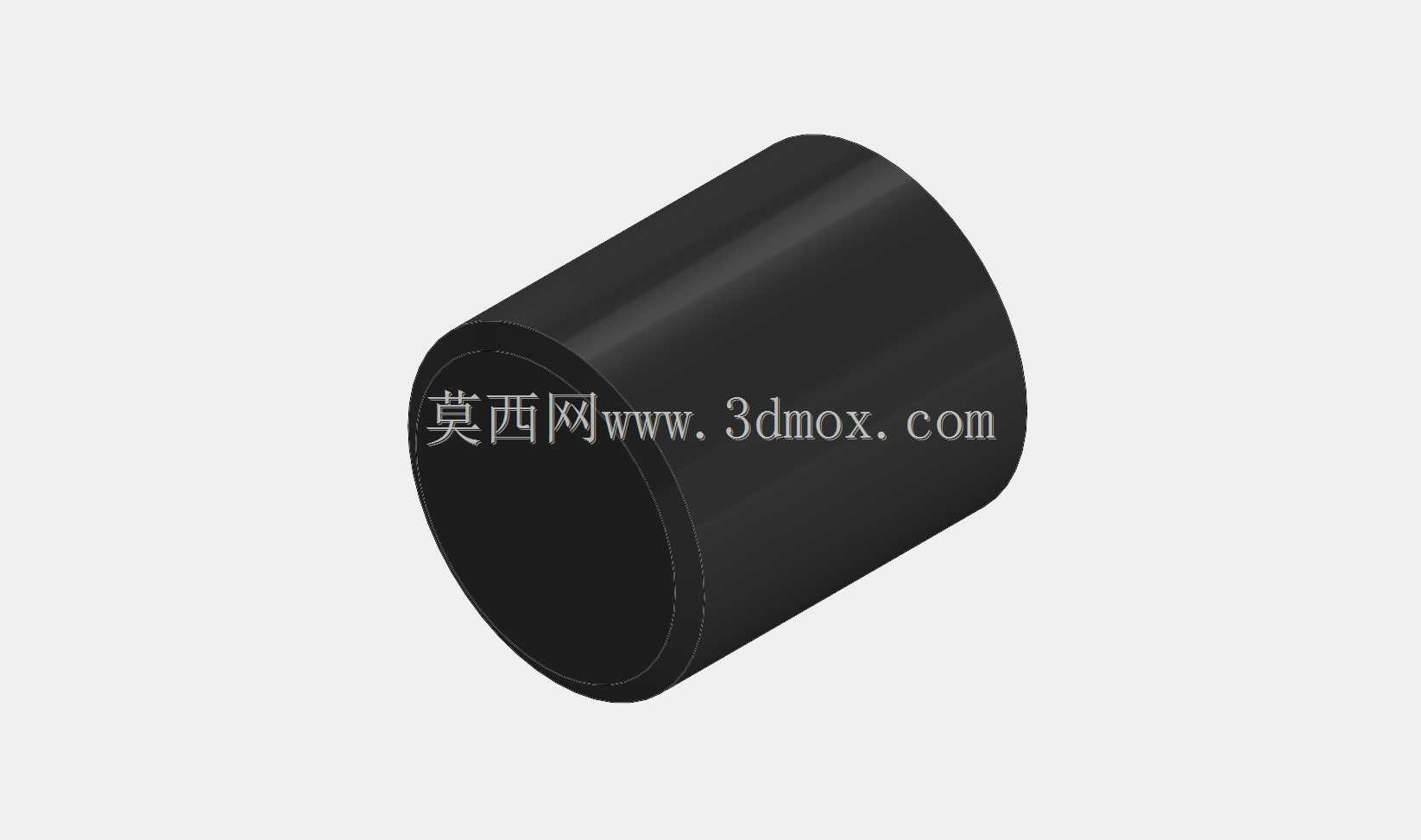

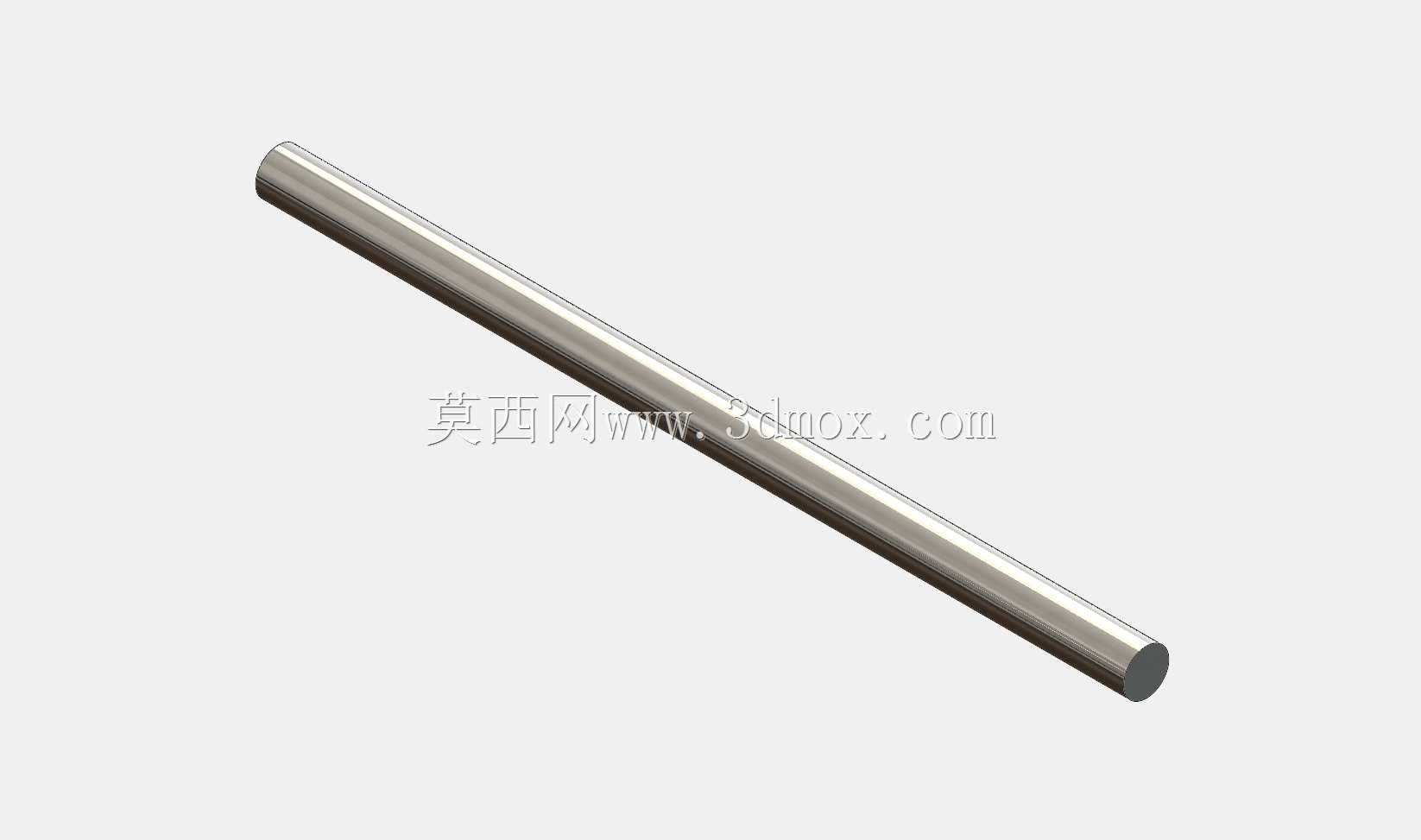

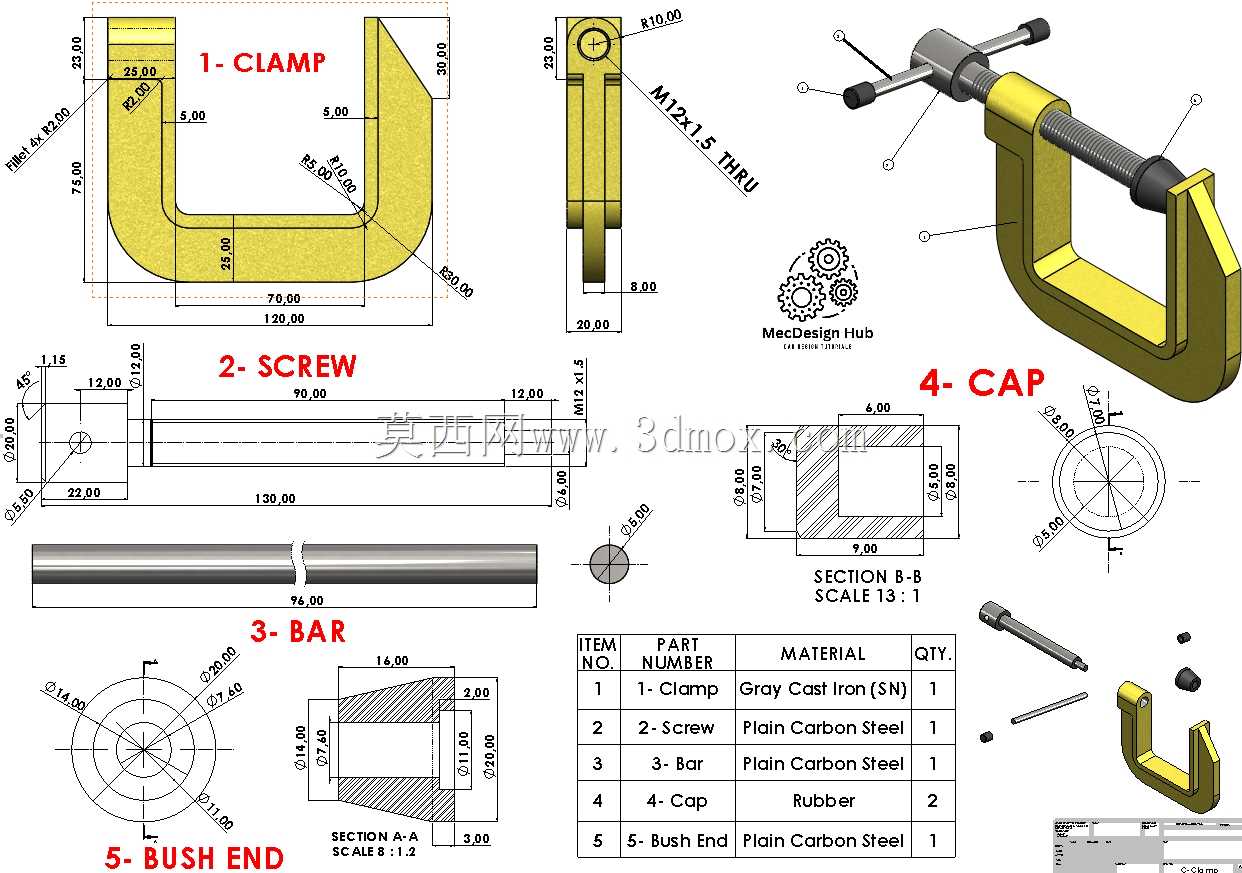

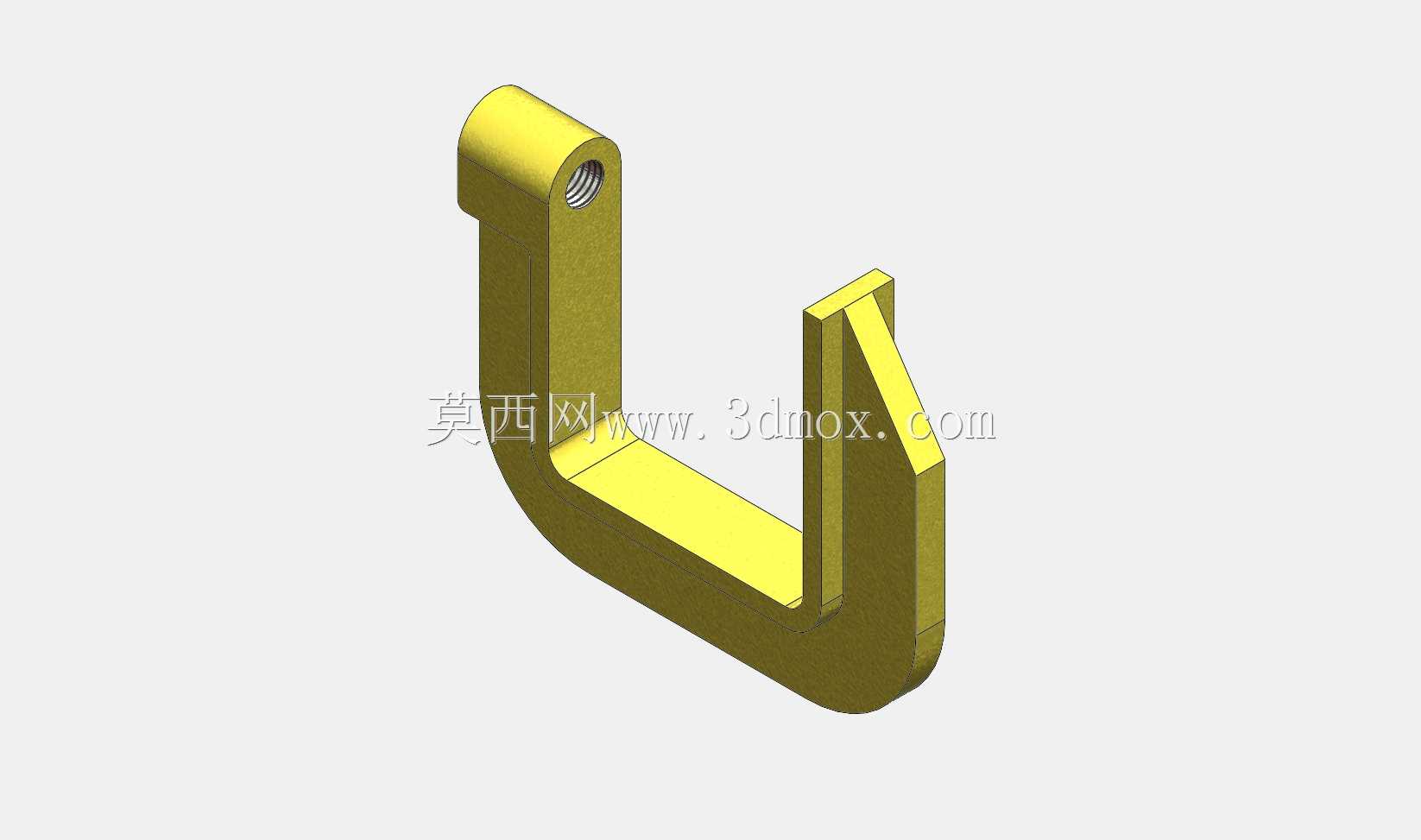

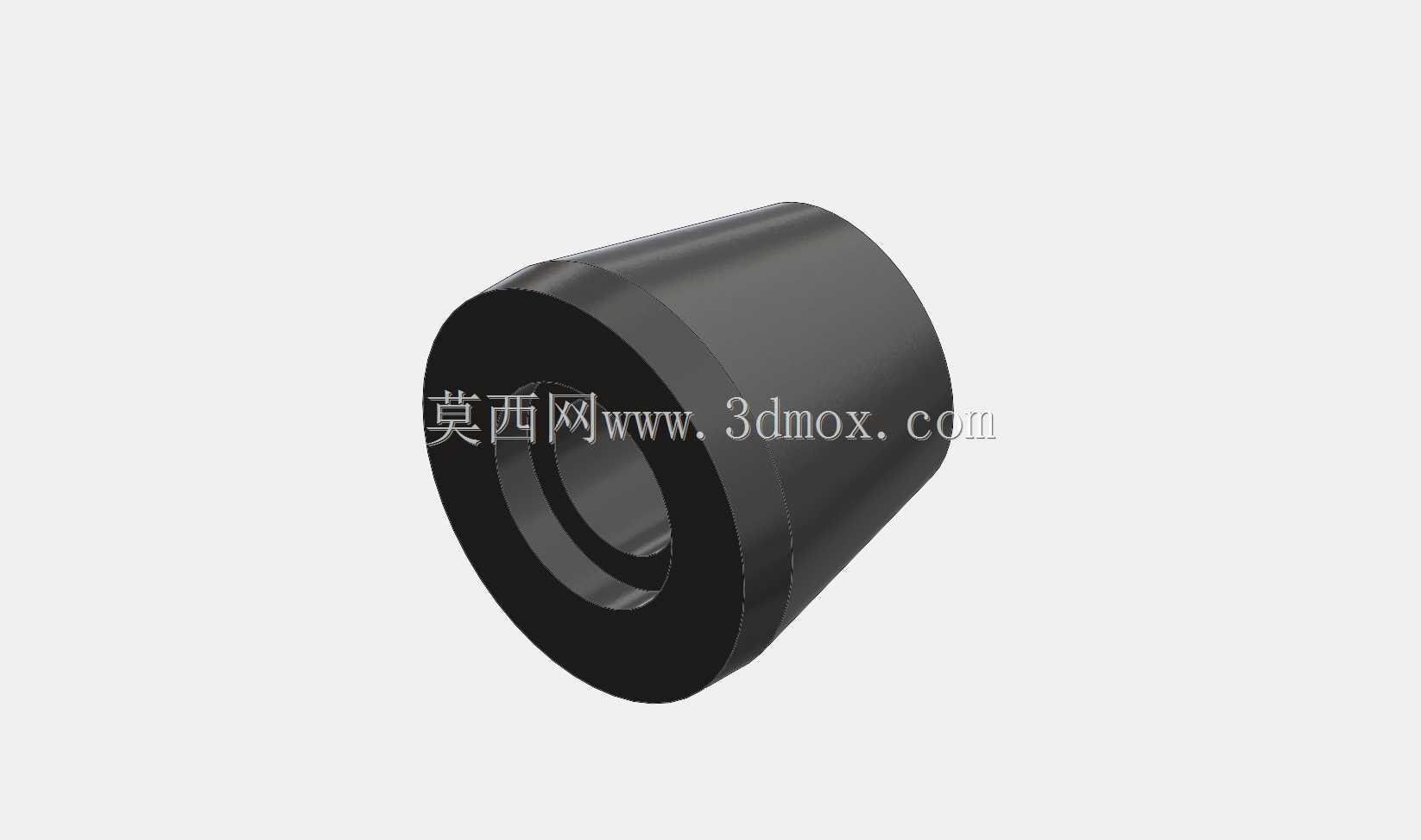

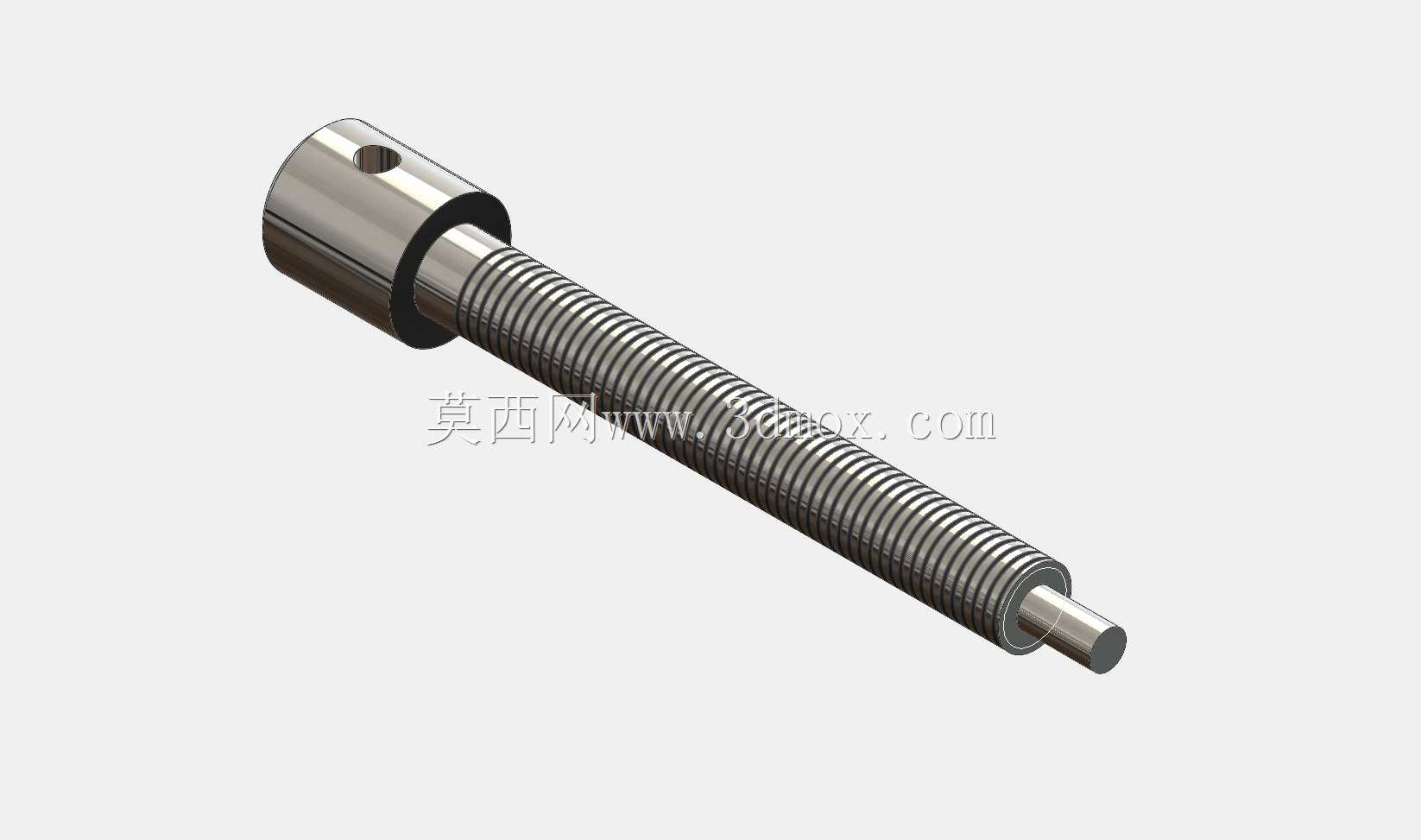

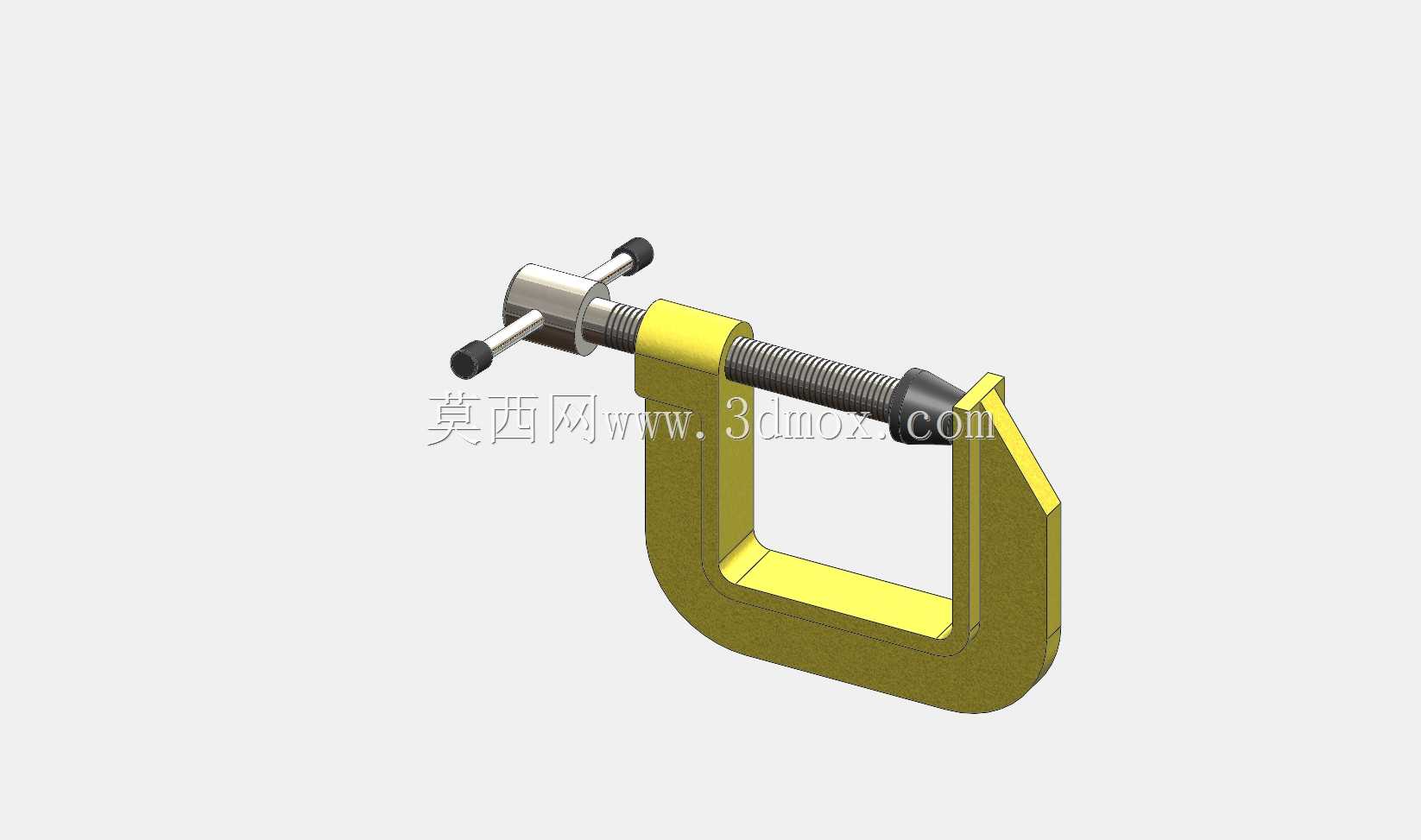

　　架体的开口深度与开口高度决定了可夹持工件的最大边界，设计时需要结合常用工件的尺寸范围预留足够余量，同时要避免开口过大导致架体受力时出现过大的弹性形变，影响夹持稳定性。传动部分采用梯形螺纹传动结构，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中的耐磨性更好，能够承受更大的轴向夹紧力，同时具备一定的自锁特性，当夹紧力达到预设值后，即便受到一定的振动冲击，螺杆也不会自行回退导致夹持失效，螺杆的一端与活动压头连接，压头与螺杆端部采用间隙配合的铰接结构，夹紧过程中压头可以根据被夹持工件的表面角度自动微调贴合面，避免出现点接触导致工件表面压损或者夹持打滑的问题，螺杆的另一端连接T型操作手柄，手柄的力臂长度经过匹配设计，在机械加工、装配调试、工件固定等多类工业场景中，手动夹紧类工装的使用频率始终居高不下，C型夹紧组件作为这类工装里的典型结构，凭借开口跨度大、操作便捷、夹持力稳定的特点，常被用于小型工件的铣削装夹、零部件粘接固定、焊接工位临时定位、装配过程中的部件对位压紧等场景，相比气动、液压类夹紧工装，这类纯机械结构的夹紧组件无需外接动力源，单人即可快速完成操作，在小批量加工、维修现场、实验室试制等场景下的适配性极强。从结构组成来看，这套C型夹紧组件主要包含C型架主体、传动螺杆、压头、操作手柄几个核心部分，C型架作为整个组件的承载基础，采用一体式弯折成型结构，截面为等强度矩形设计，在保证整体刚性的前提下尽可能控制自重，

　　操作人员单手施加正常握力即可输出足够的夹紧力，无需额外借助加力杆，避免夹紧力过大导致螺杆变形或者架体开裂。在运动特性层面，这套组件的运动逻辑非常清晰，旋转操作手柄时，螺杆会沿着C型架端部的螺纹孔做轴向进给运动，带动压头逐步靠近C型架的固定承压面，当压头接触工件后继续旋转手柄，螺纹传动会将手的旋转力矩转化为轴向压紧力，最终实现工件的牢固夹持，反向旋转手柄则会带动压头回退，松开被夹持工件。设计过程中需要重点校核几个核心参数：首先是C型架的受力变形量，当螺杆输出最大额定夹紧力时，C型架开口端的形变量需要控制在允许范围内，避免形变量过大导致夹持力出现衰减，同时要校核架体危险截面的弯曲应力，确保在额定夹紧力下不会出现塑性变形；

　　其次是螺纹副的接触应力，要保证在频繁夹紧、松开的循环操作下，螺纹牙的磨损量在使用寿命允许范围内，避免长期使用后出现螺纹滑牙的问题；另外压头与工件接触的端面需要做防滑处理，通常会在端面加工细密的防滑纹路或者加装防滑垫片，进一步提升夹持的可靠性，同时压头的端面要做倒钝处理，避免尖锐棱边划伤工件表面。从安装适配的角度来说，这类C型夹紧组件本身属于独立的手动工装，不需要额外固定安装即可直接使用，部分场景下如果需要将夹钳固定在工作台面上使用，也可以在C型架的底部设计对应的安装孔位，通过螺栓将其固定在工作台的T型槽或者平台面上，作为固定工位的夹紧工装使用，此时需要注意安装面的平面度要满足要求，避免固定时导致C型架出现额外的装配应力，

　　影响后续的夹持精度。在实际使用过程中，这类夹紧组件的适用范围非常广，除了常规的金属工件装夹外，更换不同材质的压头垫片后，也可以用于木质、塑料、复合材料等易损伤工件的夹持固定，只需要根据工件的材质特性调整夹紧力的大小即可，整体结构简单可靠，维护成本极低，只需要定期在螺纹副位置涂抹少量润滑脂，保证螺杆转动顺畅，同时定期检查架体是否出现裂纹、螺纹是否出现磨损、压头铰接部位是否出现松旷，即可长期稳定使用。在三维建模过程中，需要重点还原各部件之间的装配关系与运动间隙，尤其是螺杆与螺纹孔的配合间隙、压头与螺杆端部的铰接间隙，这些间隙的合理设置能够保证运动仿真过程中不会出现干涉，同时也能更真实地反映实际产品的装配状态，通过运动仿真可以直观观察螺杆进给过程中压头的运动轨迹，验证整个行程范围内是否存在结构干涉，同时可以结合有限元分析模块，模拟额定夹紧力下各部件的应力分布与变形情况，对结构薄弱位置进行优化调整，比如在C型架的弯折过渡位置设置合理的圆角，避免应力集中导致的结构断裂风险，在保证结构强度的前提下尽可能优化材料分布，降低整体重量，提升操作的便捷性。
