12mm方形带盖电子控制按钮结构设计

　　在低压电控回路、小型实验装置、开源硬件开发平台的面板设计环节，这类小规格带盖按钮是出现频率极高的操作部件，很多刚接触结构设计的工程师容易忽略这类小元件的安装边界细节，导致后期面板开孔、装配干涉、操作手感异常等问题。这款12mm规格的带盖按钮，核心设计目标是适配紧凑空间下的单路通断控制需求，既可以单个独立安装在小型设备的操作面板上作为单功能触发键，也可以成组排布在矩阵式控制界面上，实现多通道信号输入，常见应用场景覆盖桌面级实验装置、开源硬件交互项目、小型稳压电源面板、便携检测设备的操作端，甚至部分民用小家电的功能按键也会采用同规格结构。从结构设计逻辑来看，这款按钮采用带防护盖的一体式基座设计，防护盖的作用并非单纯装饰，

　　而是在非操作状态下覆盖按键触发区域，避免日常积灰、意外触碰导致的误触发，尤其是在工业现场多粉尘的环境下，带盖结构能大幅降低异物进入按键内部造成卡滞的概率，相比无防护的轻触开关，环境适应性更强。按键的触发结构采用微动开关作为核心通断部件，触发行程短，反馈清晰，操作时不需要施加过大的按压力，适合频繁触发的操作场景，内部接触件采用常规低压电控的导电结构设计，适配小电流信号回路的通断需求，不适合直接驱动大功率负载，选型时需要搭配中间继电器或者控制板的IO端口使用。外形尺寸上严格遵循12mm×12mm的方形安装边界，这个尺寸是行业内小规格面板按钮的通用尺寸段，面板开孔尺寸可以直接匹配常规方形按钮的开孔规范，不需要额外定制开孔模具，

　　基座的卡扣结构设计在安装时不需要额外螺丝固定，直接从面板正面卡入开孔即可完成固定，装配效率远高于螺丝锁紧的结构，适合批量装配的生产线作业。设计过程中需要重点关注几个边界参数：首先是按钮的按压行程，要保证防护盖和按键本体之间留有足够的活动间隙，避免按压时防护盖和基座产生摩擦卡滞；其次是基座的插入深度，要提前核算面板后方的布线空间，避免按钮尾部的接线端和面板后方的电路板、结构筋位产生干涉，尤其是在薄型设备的设计中，尾部预留空间不足是这类小按钮最常出现的装配问题；另外成组安装时，两个相邻按钮的中心距要结合操作手感设置，避免间距过小导致操作时误触相邻按键，通常12mm规格的按钮成组排布时，中心距不小于15mm才能保证单指操作的准确性。

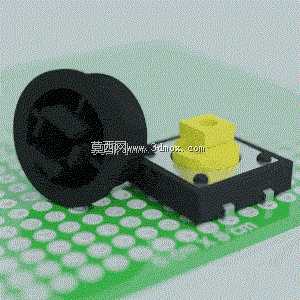

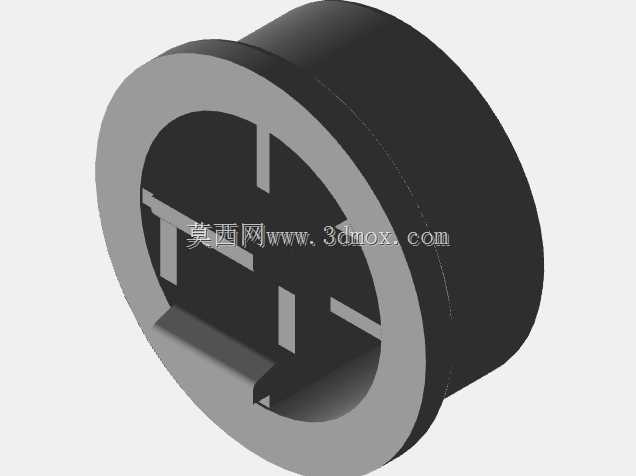

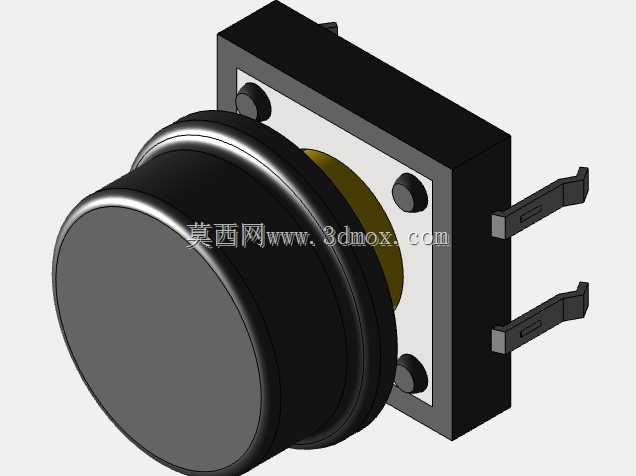

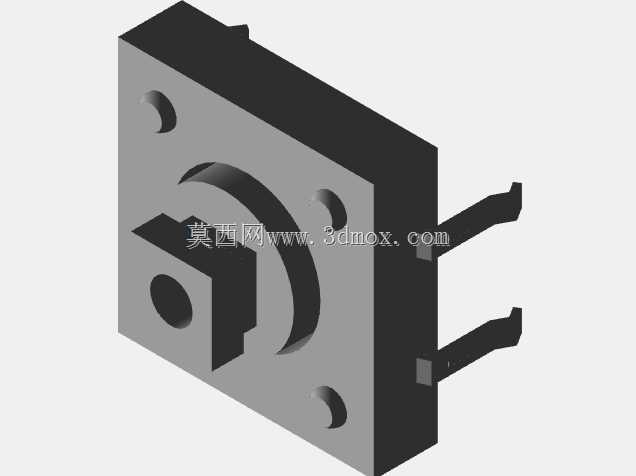

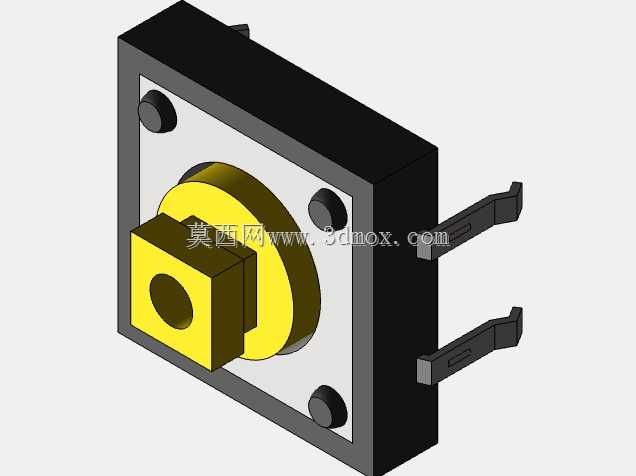

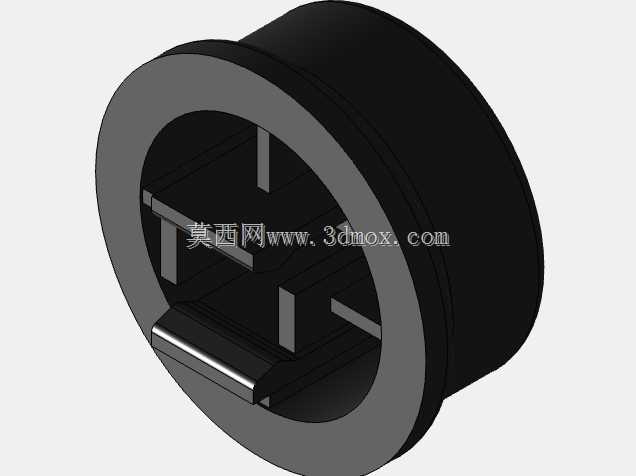

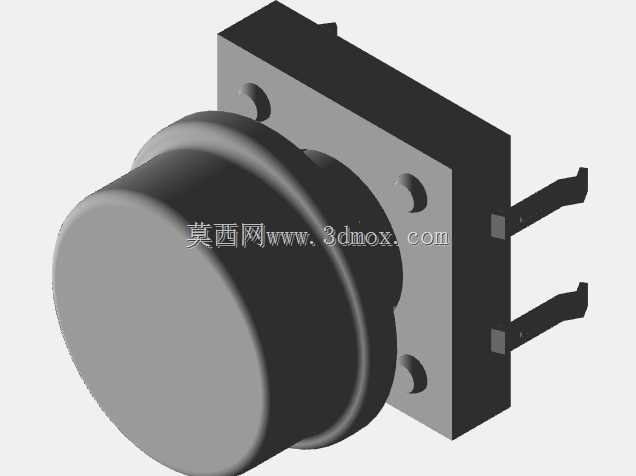

　　从建模细节来看，这款模型还原了按钮的分体式结构：外部防护盖、内部按键触发件、方形安装基座、内部微动开关的装配关系都做了完整呈现，没有省略卡扣、定位槽这类细节结构，导入三维装配环境后可以直接用于面板开孔的干涉检查，也可以作为标准件直接调入小型设备的整体装配体中，不需要重新绘制简化模型，能节省结构设计阶段的标准件建模时间。实际选型应用时，还要结合使用场景确认按钮的防护等级，带盖结构虽然能阻挡大部分正面落尘，但如果是在液体飞溅的场景下使用，还需要在基座和面板的贴合面增加密封胶圈，这款基础结构的模型也预留了胶圈的安装槽位，可以根据实际需求拓展密封结构。另外这类按钮的接线端通常采用插片式接线，建模时也还原了接线端的尺寸，方便后续布线时匹配对应的接插件规格，避免出现接线端和接插件不匹配的问题。很多工程师在做面板布局时，容易只关注按钮的正面尺寸，忽略背面的接线空间和操作时的手指活动空间，这款模型完整呈现了正反两侧的结构轮廓，在做装配校验时可以直接模拟按压状态下的活动范围，提前排查结构干涉问题，尤其是在紧凑的便携设备设计中，这类细节校验能大幅减少后期打样的修改次数。
