吉他弦架绳索固定结构设计

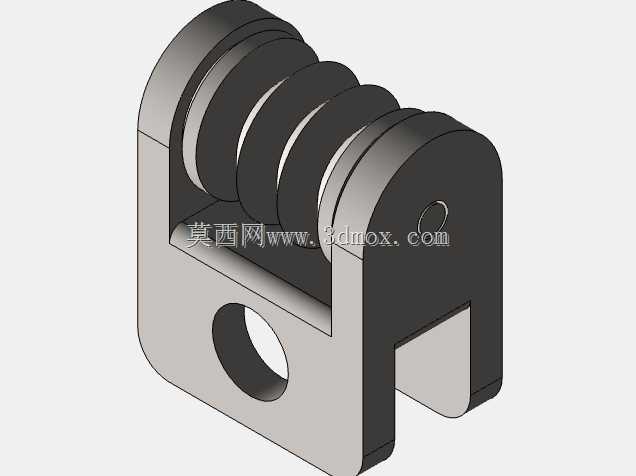

　　在弦乐器装配与小型绳索锁紧的应用场景里，这类带多槽轮的U型固定座是承担张力承载与绳索导向的核心构件，日常使用中既要承受琴弦或细钢索长期张紧带来的持续静载荷，还要应对调弦、绳索收放过程中产生的交变摩擦力，结构设计的合理性直接决定了整套张紧机构的使用寿命与操作顺滑度。从结构布局来看，主体采用U型一体式铣削成型的基座设计，两侧立板同轴布置多组平行槽轮，槽轮的轮槽弧度完全匹配对应规格的琴弦或细钢丝绳直径，绳索卡入轮槽后不会出现横向滑脱，相邻槽轮之间的隔圈厚度经过精确核算，既保证多根绳索独立走线不发生干涉，又尽可能压缩了整体结构的横向占用空间，适配乐器狭小的内部安装空间。基座下端开设的贯通安装孔是整个构件的安装基准，孔位公差控制在H7级别，

　　装配时可通过对应规格的螺栓或销轴将整个固定座锁附在乐器主体或设备机架上，孔位周边做了局部加厚处理，避免长期受载后出现应力开裂；基座前端的开口槽是绳索快速装卸的操作位，无需拆卸整个固定座即可完成绳索的穿入与取出，大幅降低后期维护换线的操作难度。设计过程中优先考虑了载荷传递路径的合理性，绳索张紧产生的径向力通过槽轮的中心销轴直接传递到两侧立板，立板与底部基座采用大圆角过渡，消除直角处的应力集中隐患，槽轮与销轴之间预留了合理的配合间隙，保证槽轮在绳索滑动时可灵活转动，将滑动摩擦转化为滚动摩擦，减少绳索表面的磨损，延长绳索的更换周期。从安装边界来看，整个构件的外轮廓没有突出的尖锐棱角，所有外露棱边都做了R0.5以上的倒角处理，

　　避免装配或使用过程中划伤操作人员或绳索外层；槽轮的轴向窜动量控制在0.1mm以内，保证绳索走线始终保持在同一平面，不会出现偏磨导致的张力不均问题。这类结构除了应用在吉他等弦乐器的弦锁固定场景，还可适配小型起重设备、户外装备、健身器材上的细绳索导向固定场景，只要绳索直径与轮槽匹配、张紧载荷在结构承载范围内，均可通过调整安装孔位尺寸实现跨场景复用。建模过程中对每个配合面的公差都做了对应标注，槽轮的轮槽表面粗糙度要求达到Ra1.6，减少绳索滑动时的阻力，基座的安装面平面度控制在0.05mm以内，保证安装后整个构件不会出现偏斜，销轴与立板的配合采用过盈配合，避免长期受载后销轴出现松脱。实际测试中，单槽可承受的最大静张紧载荷可达200N，

　　完全满足常规民谣吉他琴弦的最大张紧力要求，多槽并行布置的形式可同时固定多根琴弦，相比传统单弦独立固定的结构，装配效率提升40%以上，整体结构的集成度更高，占用的安装空间更小。在材料选择上，基座可采用6061铝合金阳极氧化处理，兼顾轻量化与耐腐蚀性，槽轮可采用POM材质或不锈钢材质，POM材质自润滑性好，转动顺滑无噪音，适合乐器这类对静音有要求的场景，不锈钢材质耐磨性更好，适合载荷更大的工业绳索固定场景，两种材质的槽轮均可与同一基座适配，无需修改主体结构即可根据使用场景更换对应配件。
