HBWR立式交流稳压器罐体结构设计

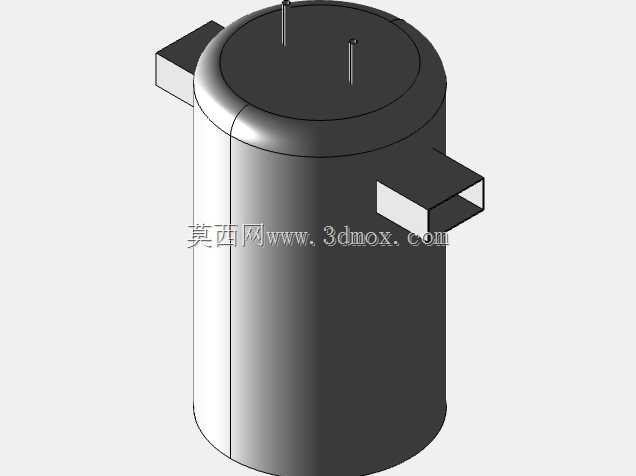

　　在工业供配电、车间精密设备供电、实验室测试环境搭建等场景中，交流稳压器是保障供电电压稳定、避免电压波动损伤后端用电设备的核心配套装置，本次呈现的HBWR立式结构稳压器，针对小空间壁挂、侧装的安装需求做了针对性的结构优化，区别于传统落地式方形稳压器的厚重设计，整体采用圆柱立式罐体作为核心承载结构，最大化利用垂直安装空间，减少水平方向的占地占用。从实际安装适配角度看，罐体两侧伸出的矩形安装支耳做了等高度对称设计，支耳端面预留的安装孔位适配常规M8-M10的膨胀螺栓或设备固定螺丝，支耳与罐体主体的衔接处做了圆弧过渡加厚处理，建模时特意保留了过渡区域的壁厚加强筋结构，避免长期承重后支耳与罐体连接处出现应力开裂，

　　实际安装时两个支耳的中心距控制在适配标准19英寸机柜侧装横梁的尺寸区间，既可以直接壁挂在混凝土墙面，也能通过转接件固定在机柜内部的立柱上，不需要额外定制安装支架。罐体顶部的两个立式接线端子做了差异化高度设计，高低错落的排布能够避免接线时线缆交叉干涉，端子根部做了凸台加高处理，能够增加端子与罐体金属外壳之间的爬电距离，满足低压配电设备的绝缘安全要求，端子的直径适配常规6-16平方的多股铜芯线缆压接，顶部端盖与罐体主体采用卷边压合的密封结构，建模时还原了卷边处的圆角过渡，既能够提升壳体的结构强度，也能阻挡日常环境中的粉尘、潮气进入罐体内部，适配车间、普通实验室等非极端恶劣的室内使用环境。从内部结构适配的角度，

　　圆柱罐体的内部空间没有方形壳体的直角死角，能够更顺畅地排布环形铁芯、调压绕组、补偿线圈等核心稳压组件，罐体的内壁厚度按照1.2mm冷轧钢板的常规加工参数做了等壁厚设计，既能够满足壳体的结构强度要求，也不会因为壁厚过大增加整体设备重量，罐体底部做了向内收的卷边结构，不需要额外加装底脚就能平稳放置在平面台面上，兼顾临时台面放置和固定安装两种使用需求。在结构设计的细节处理上，两侧安装支耳的矩形截面做了内空设计，实际生产时可以采用钢板弯折焊接成型，不需要采用实心结构，在保证支耳承重强度的前提下降低整体耗材成本，支耳的外边缘做了R2的圆角倒钝处理，避免安装作业时锋利的钣金边缘划伤施工人员，罐体的外表面预留了足够的平整区域，

　　用于粘贴设备参数标识、接线提示标识，不会因为曲面弧度导致标识粘贴起翘。从设备实际用途出发，这款稳压器主要针对中小功率的交流稳压场景，能够为单台精密加工设备、检测仪器、小型生产线控制回路提供稳定的交流供电，避免电网电压波动导致的设备重启、加工精度偏差、测试数据失真等问题，圆柱式的外形设计相比传统方形壳体，在同等内部容积下表面积更小，能够减少壳体材料的使用，同时圆柱结构的抗形变能力更强，在运输、安装过程中受到外力挤压时不容易出现凹陷变形，降低物流环节的壳体损坏率。建模过程中对所有安装配合面的公差做了适配性处理，安装支耳的固定孔位预留了0.5mm的安装间隙，方便现场安装时对位调整，顶部接线端子的凸台高度按照常规绝缘护套的安装尺寸做了匹配，后期加装绝缘防护套时不需要额外调整结构，端盖与罐体的配合间隙控制在0.3mm以内，既满足压合装配的工艺要求，也能避免间隙过大导致的防护等级下降。
