密闭承压式新型蒸发罐体结构

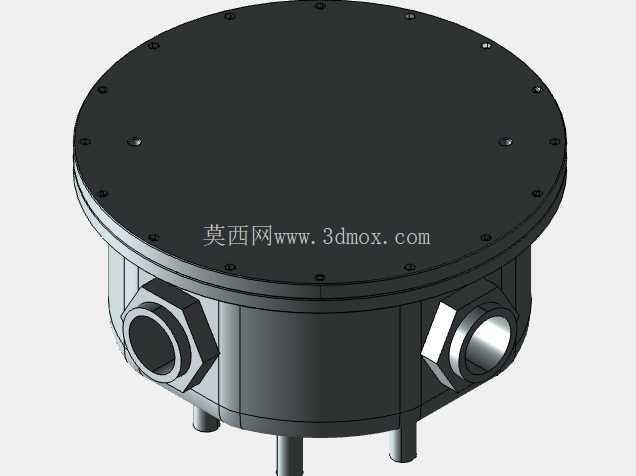

　　该罐体结构面向中小流量蒸发工况开发，整体采用立式短圆筒布局，核心承压段为等径直筒，顶部配置整面圆形法兰端盖，端盖沿圆周均布多组紧固螺栓，通过端盖与筒体法兰面的压紧实现腔体密封，可适配常压蒸发、微负压浓缩以及带压换热类工艺场景，在小型化工试验线、食品料液浓缩单元、溶剂回收装置以及实验室中试蒸发系统中均可作为核心承压腔体使用。筒身侧壁对称布置两个大口径侧向接口，接口采用外六角螺纹连接结构，内部为贯通流道，可分别作为介质进料口、二次蒸汽排出口或者换热介质进出接口，双接口对称布局能够避免单侧接管带来的偏载问题，同时方便管路从设备两侧排布，减少管线弯折长度。筒体底部伸出三根支腿，支腿沿筒底下圆周均匀分布，将罐体整体抬离安装基准面，

　　既为底部可能配置的排液阀、测温探头或者加热组件预留出操作空间，也能让安装人员在设备就位后直接从下方完成紧固件拆装与管路对接，无需额外搭建高位支撑架。从结构设计逻辑来看，顶部法兰端盖采用厚板加工成型，端盖外缘的螺栓孔位与筒体顶部法兰孔一一对应，装配时可通过对角分步拧紧螺栓的方式保证密封面受力均匀，避免端盖翘曲导致的介质泄漏；端盖表面预留的多个孔位可根据实际工艺需求加装压力表、安全阀、视镜或者进料喷淋组件，无需对主筒体进行二次开孔加工，降低现场改造的工作量。筒身采用等壁厚圆筒结构，侧壁接口与筒体连接处做了加厚过渡处理，避免接管位置在承压循环过程中出现应力集中，接口的外六角结构既可以使用标准扳手完成锁紧操作，

　　也能在对接外部管路时提供足够的反扭受力面，防止管路旋紧时罐体跟转。底部支腿与筒底采用焊接固定，支腿下端面保持共面，安装时只需将支腿落在水平型钢机架或者水泥基础的预埋钢板上，通过点焊或者地脚螺栓即可完成固定，整体安装边界清晰：罐体最大外径由顶部法兰外缘决定，安装时需在法兰周圈预留不小于螺栓长度的操作空间，方便使用扭矩扳手完成端盖螺栓的紧固与拆卸；侧向接口的中心高度统一，对接管线时可直接沿水平方向铺设管道，无需额外配置异形弯头。该结构在建模过程中完整还原了法兰密封面、螺栓孔位、接管螺纹段以及支腿定位尺寸，所有配合面的公差预留符合压力容器装配的常规设计习惯，筒体内壁无多余凸起结构，可减少蒸发过程中料液挂壁残留，

　　清洗时可通过顶部端盖开口直接进入腔体内部清理结垢，维护便利性较强。针对蒸发工况的热胀冷缩特性，对称布置的侧向接口可自由补偿管路热变形，底部支腿的三点支撑结构对安装面的平面度公差容忍度更高，即使基础存在轻微不平也能稳定就位，不会出现四点支撑常见的支腿悬空问题。整体结构没有复杂的异形曲面，所有零部件均可采用常规板材切割、车削、焊接工艺完成加工，制造成本可控，承压能力可通过调整筒体壁厚、端盖厚度以及螺栓规格灵活适配不同的工作压力等级，能够满足不同蒸发量、不同介质特性的成套设备集成需求。
