MFCP多方位控制协议电源变压器结构

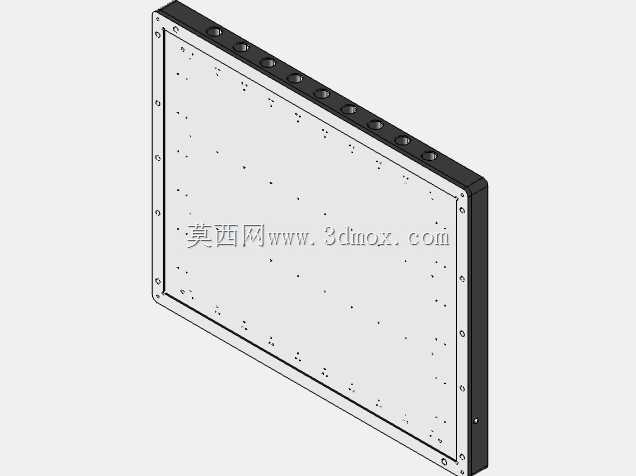

　　这款MFCP结构件的设计，最初是面向工业现场多回路供电管控场景开发的，在车间分布式供电、自动化产线分路电源配送、测试台架电源分配这类场景里，这类带多端口的电源管控结构是整个供电链路里的核心承载部件。实际使用时，它会嵌入到设备柜体的安装位上，正面的平整面板朝向操作侧，顶部排布的一排圆形接线端口用来接入外部输入线缆与分路输出线缆，每一个端口对应独立的供电回路，配合内部的变压组件完成电压转换、回路通断管控的功能，满足现场不同电压等级用电设备的取电需求。

　　从结构设计的思路来看，整个主体采用薄钣金拼接的框架形式，面板与侧边框通过周圈均匀排布的紧固件完成连接，这种设计首先考虑的是现场拆装维护的便利性——当内部元器件需要检修更换时，只需要拆卸对应位置的紧固件即可打开面板，不需要整体拆解结构，能大幅缩短现场运维的停机时间。面板表面密布的小孔并非随意排布，一部分是内部元器件的安装定位孔，用来固定变压线圈、控制电路板、接线端子排等内部组件，孔位的位置精度控制在0.1mm级别，保证内部组件安装后不会出现错位、干涉的问题；另一部分是散热通孔，设备带载运行时内部线圈产生的热量可以通过这些小孔形成自然对流散热通道，不需要额外加装强制散热风扇就能满足常规负载下的温升要求，既降低了整体成本，也减少了风扇带来的粉尘吸入、运行噪音等问题。

　　安装边界的设计上，整个结构的侧边做了翻边强化处理，翻边上预留的安装孔用来和设备柜体的安装梁进行固定，孔位采用长圆孔与圆孔组合的形式，长圆孔可以吸收现场安装时的尺寸累计误差，降低对柜体安装位的加工精度要求，即使现场安装梁的孔位存在小幅偏差，也能顺利完成装配，不会出现孔位对不上无法安装的情况。顶部的接线端口做了凸台强化结构，因为现场接线时需要对线缆端子施加一定的拧紧力矩，凸台结构可以提升端口位置的结构强度，避免反复接线操作导致端口位置的钣金变形，影响接线的可靠性与防护性能。

　　在实际选型适配的时候，需要重点关注几个尺寸边界：首先是整体的厚度方向尺寸，要和柜体内部的安装预留深度匹配，保证结构装入后不会和柜内其他布线、元器件产生空间干涉；其次是顶部接线端口的中心距尺寸，要和现场使用的线缆接头尺寸匹配，避免相邻端口接线后接头之间出现间隙不足、无法操作的问题；最后是侧边安装孔的孔位间距，要和柜体安装梁的预留孔位对应，减少现场二次打孔修改的工作量。

　　结构的面板表面做了平整化处理，没有多余的凸起结构，一方面是为了后续粘贴回路标识标签提供平整的附着面，方便运维人员快速识别每个回路对应的供电设备，另一方面也避免面板凸起积灰，降低日常清洁维护的难度。边框的棱角位置都做了小圆弧倒角处理，避免现场安装、运维操作时锋利的钣金边角划伤操作人员，符合电气设备的安全设计规范。

　　不同于常规开放式的变压器安装结构，这种封闭式的钣金外壳结构还能提供基础的物理防护能力，阻挡现场的金属碎屑、粉尘直接落到内部的带电部件上，降低短路、接触不良的故障概率，适配机加工车间、装配产线这类现场环境相对复杂的使用场景。内部的安装位预留了足够的布线空间，不同回路的线缆可以沿着侧边的布线槽规整排布，避免线缆杂乱堆叠影响散热，也方便后续故障排查时快速梳理线路走向。

　　从三维建模的角度来看，这个结构的建模过程需要重点关注钣金折弯的系数设置，因为周圈的翻边、安装孔位都是在钣金折弯后加工的，如果折弯系数设置错误，会导致折弯后孔位出现偏移，实际生产时就会出现安装错位的问题。另外顶部的接线端口凸台是采用拉伸成型的结构，建模时需要预留足够的脱模斜度，保证钣金冲压加工时能够顺利成型，不会出现开裂、起皱的加工缺陷。周圈连接的紧固件孔位采用阵列排布的方式，建模时需要保证每个孔位的边距一致，既保证连接强度均匀，也让整体外观更规整。
