CHX5立式电源变压器柜体结构设计

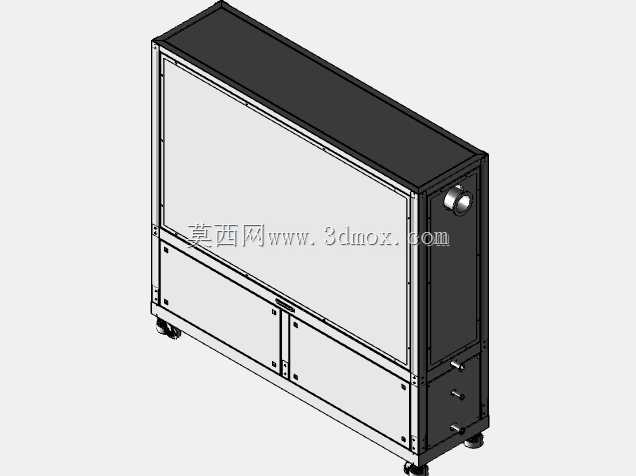

　　在工业供配电、车间设备供电、自动化产线配套电源改造的场景里，这类立式柜体结构的电源变压器承担着电压转换、负载供电隔离的核心作用，区别于开放式安装的变压器单元，带封闭柜体的设计能适配多尘、有人员频繁走动的生产现场，避免人员误触带电部件，同时阻挡加工碎屑、车间浮尘落到变压器绕组与接线端子上，降低绝缘故障的发生概率。从结构设计的角度看，这款柜体采用铝型材搭建主体框架，型材的槽道可以灵活适配内部安装板的固定位置，不需要在框架上额外焊接固定点位，后期调整变压器安装高度、增加周边辅助电气元件时，只需要松开型材螺母就能挪动安装板位置，适配不同功率等级的变压器单元安装需求。

　　柜体下半部分设置了双开门结构，开门后可以直接接触到变压器的接线端子、接地排以及温控保护元件，日常巡检时不需要拆解整个柜体面板，只需要打开下部门板就能完成接线紧固、温度检测、积尘清理的工作，大幅降低现场维护的操作难度。柜体右侧面预留了三个外露的操作旋钮与一个圆形接线端口，旋钮对应变压器的输出档位调节、电源通断控制，圆形端口用来外接输出电缆，不需要打开柜门就能完成档位切换操作，适配需要频繁调整输出电压的测试类供电场景。底部安装的四个万向脚轮带锁止结构，在产线调整布局、设备移位时不需要额外调用吊装设备，两名现场运维人员就能推动柜体完成位置转移，锁止结构踩下后可以将柜体固定在指定位置，避免运行过程中受外力碰撞发生移位，拉扯外接供电电缆。

　　柜体上半部分采用整面封闭面板设计，面板内侧预留了足够的散热间隙，变压器运行时产生的热量可以通过框架缝隙形成自然对流，不需要额外加装强制散热风扇，降低了柜体自身的故障点，同时整面板的设计可以在表面粘贴设备标识、安全警示标识，符合工业现场的电气设备标识规范。从安装边界来看，这款柜体的深度方向预留了接线弯折空间，靠墙安装时不需要预留过大的后部间隙，距离墙面100mm就能满足接线操作与散热需求，宽度方向的尺寸适配标准工业通道的通行要求，放置在产线侧边不会占用过多的通道空间，高度方向的操作旋钮设置在距离地面1200mm到1400mm的区间，符合成年人站立操作的舒适高度，不需要弯腰或者抬手就能完成档位调节操作。

　　框架的拼接位置采用角件加固，在移动过程中不会因为颠簸出现框架变形，所有门板的拼接缝隙控制在1mm以内，能够阻挡直径大于1mm的金属碎屑进入柜体内部，适配机加工车间、焊接车间这类有金属飞溅的现场使用环境。柜体顶部采用整板封闭设计，可以避免上方落物直接砸到内部变压器单元，同时顶板的承重能力可以满足临时放置检测工具的需求，现场运维时可以将万用表、验电笔等工具临时放在顶板上，不需要额外携带工具放置台。在内部结构设计上，安装板采用镀锌钢板材质，接地端子直接与铝型材框架连通，整个柜体的金属外壳都能实现可靠接地，即使内部出现绝缘破损漏电，外壳的对地电压也能控制在安全范围内，保障现场操作人员的人身安全。接线端口的位置设置了电缆防水接头，外接电缆穿过接头后可以锁紧固定，避免电缆受外力拉扯时接线端子松脱，同时可以阻挡灰尘沿着电缆缝隙进入柜体内部。
