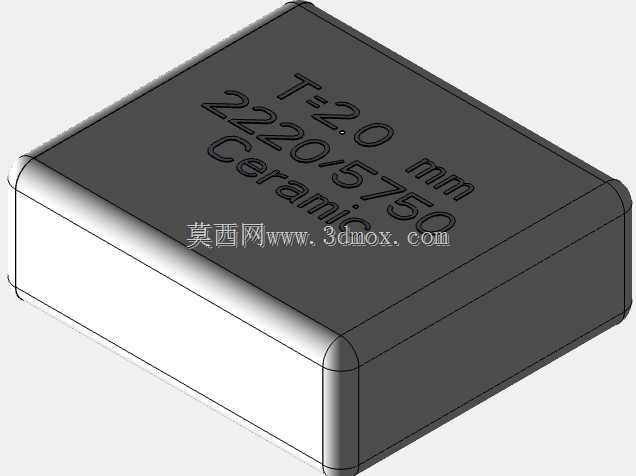

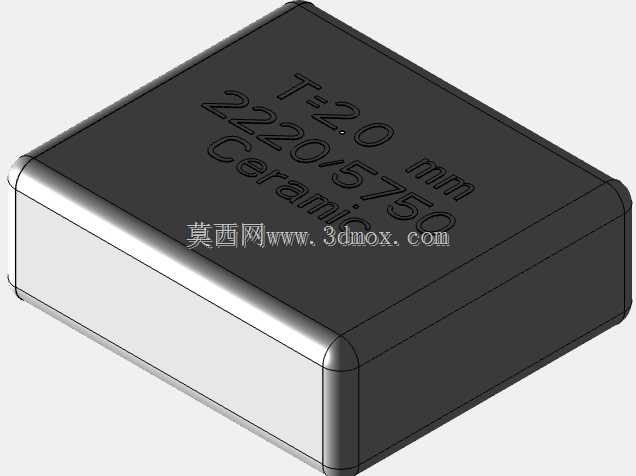

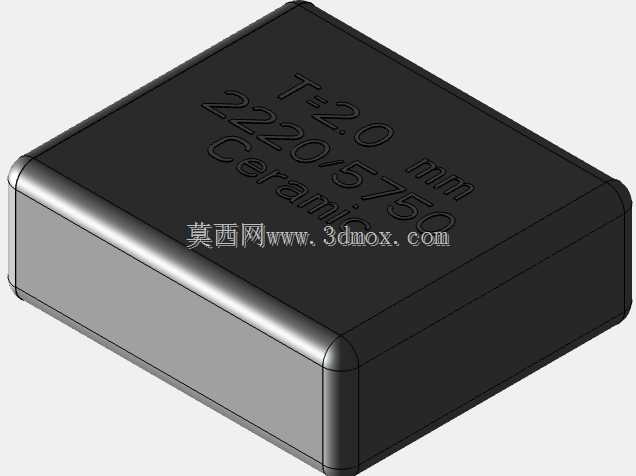

2220封装厚2mm陶瓷贴片电容三维结构

　　在消费类电源、工业控制板卡、车载电子模块的PCB布局阶段，无源元件的三维占位校核一直是容易被忽略却直接影响量产良率的环节，这款2220封装的陶瓷电容三维模型，正是针对板级堆叠校核、SMT产线钢网开制验证、整机内部干涉检查场景搭建的精准结构。从实际选型应用来看，这类厚2mm的高压陶瓷电容，通常承担交流输入侧的Y电容滤波、DC母线的高频纹波吸收、功率回路的尖峰电压抑制功能，相比常规薄型2220电容，它的介质层更厚，耐压等级更高，能够在浪涌冲击频繁的工业供电场景下保持稳定的容值特性，不会因为长期的电压应力出现容值漂移导致的EMC测试不通过问题。做结构设计的时候，很多新手容易只看 datasheet 上的长宽标称值，忽略电容本体的脱模倒角、

　　端电极的焊锡爬锡高度、以及不同厂商产品的厚度公差带来的安装边界差异，这个模型在搭建时完全还原了实物的工艺特征：本体四个边角的R角完全匹配陶瓷干压成型后的脱模圆弧，不会出现直角模型和实际零件的尺寸偏差；上下两个端电极的金属层厚度按照量产常规的三层电镀工艺做了等比例还原，焊盘区域的金属覆盖范围和实物保持一致，在做焊盘匹配设计的时候，可以直接对照模型调整钢网开口的外扩尺寸，避免因为钢网开口过大导致的回流焊立碑、锡珠飞溅问题。从安装边界来看，这款电容的本体长宽严格遵循2220封装的5.7mm*5.0mm标称尺寸，厚度方向的2mm尺寸是包含端电极突出高度的总装尺寸，在做板卡堆叠的时候，需要注意电容上方的结构件避让距离不能小于0.3mm，

　　避免组装过程中结构件压到电容本体导致陶瓷介质出现暗裂，很多车载电子的早期失效问题，就是因为布局时只留了0.1mm的间隙，产线组装的公差累积后压伤电容，后续使用过程中温湿度循环导致裂纹扩大出现短路。在做整机的热仿真前置处理时，这个模型的本体材质划分也做了对应区分，陶瓷本体的导热系数、端电极的金属导热参数都可以直接赋予，不需要再对模型做二次拆分，能够准确模拟电容在满负载工作时的温升分布，避免因为模型简化导致的仿真结果偏差——很多工程师做热仿时习惯把电容简化成一个方块，忽略端电极的导热路径，最后仿真出来的电容温度比实际工作温度低十几度，导致量产时出现电容过热降额的问题。另外在做SMT产线的吸嘴取件模拟时，模型顶面的平面度完全还原实物特征，

　　吸嘴的吸附区域可以直接在模型上选取，不需要额外做基准面创建，能够提前验证不同厂商吸嘴和元件的匹配度，避免量产时出现取件偏移、抛料率过高的问题。对于做自动化测试治具设计的工程师来说，这个模型的精度能够满足治具探针避让的设计要求，探针的位置可以避开电容的端电极焊接区域，准确接触到测试点，不会因为模型尺寸偏差导致探针扎到电容本体造成零件损伤。在交流稳压类设备的控制板设计中，这类电容通常布置在交流输入端口附近，距离整流桥的距离不能超过5mm，否则滤波效果会大打折扣，利用这个三维模型可以在布局阶段直接测量元件之间的空间距离，提前调整走线长度，不需要等样板打样回来才发现布局位置不合理，能够大幅缩短研发打样的迭代次数。很多工程师在做三维建模时，容易把电容表面的丝印标识忽略，这个模型完整还原了本体表面的激光打标内容，在做整机的BOM可视化核对时，可以直接通过模型表面的标识确认元件参数，避免生产领料时出现物料错用的问题，尤其是在同一块板卡上有多个不同厚度、不同容值的2220电容时，可视化的标识能够大幅降低产线的错料风险。从陶瓷电容的实际生产工艺来看，本体的侧面会有轻微的成型脱模斜度，这个模型也做了对应的还原，不会出现上下尺寸完全一致的理想化结构，在做相邻元件的间距校核时，能够准确计算两个元件本体之间的最小间隙，避免因为理想化模型的尺寸偏差导致回流焊时元件之间出现连锡问题。
