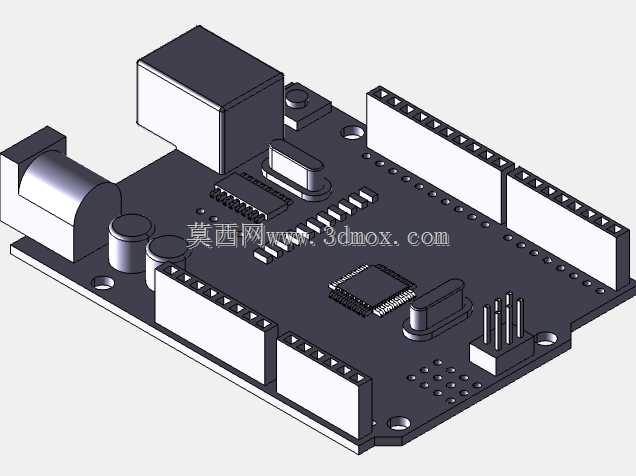

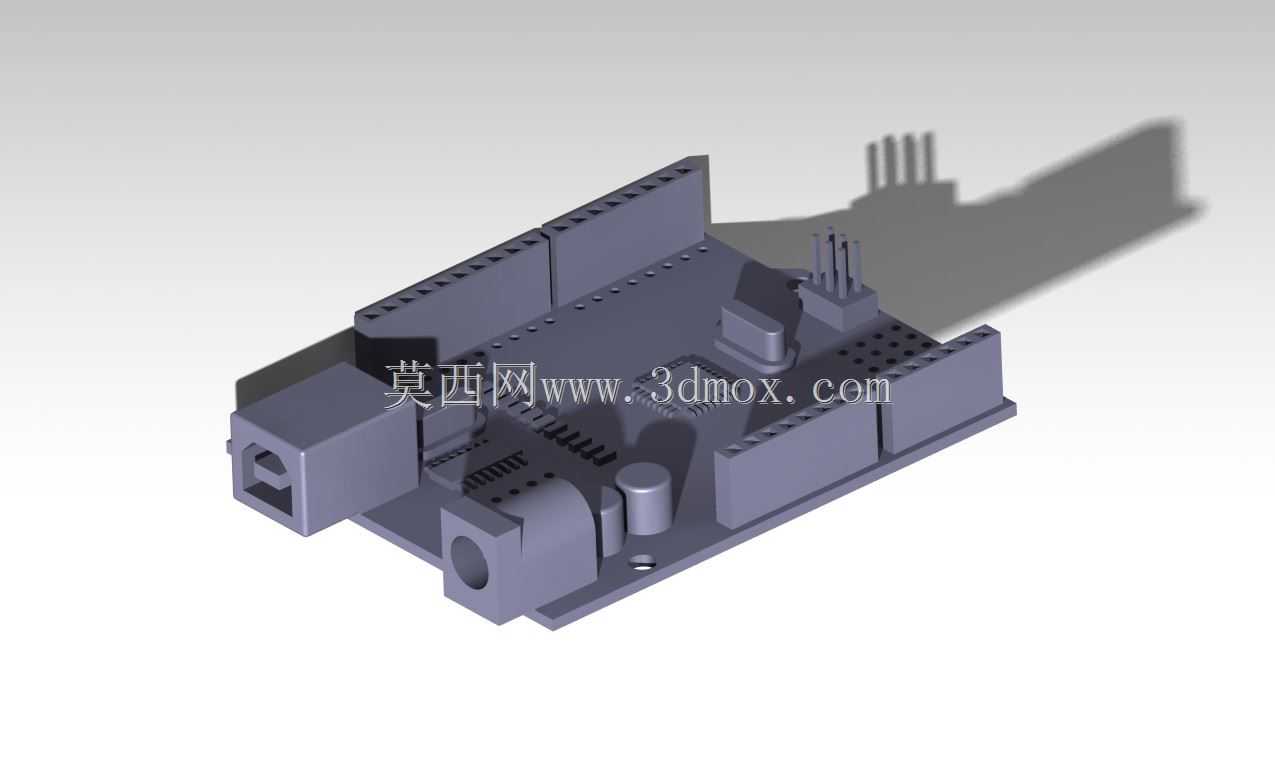

ArduinoUNOR3开源控制板精细三维结构

　　做嵌入式开发配套结构件的工程师大多有过这类经历：采购回来的Arduino UNO R3控制板要装到自制设备外壳里，要么靠卡尺反复量尺寸反复改孔位，要么装完才发现USB接口、DC电源座和外壳开孔对不齐，排针插外接模块时和外壳侧壁干涉。这套三维结构完全还原了速卖通渠道流通的常规版Arduino UNO R3控制板的所有外形细节，能直接导入结构设计软件做配套外壳、安装支架的干涉检查，省掉反复实测核对尺寸的工序。

　　从实际应用场景来看，这类控制板覆盖的场景极广：学生做课程设计的小型智能装置、创客做的互动艺术装置、小型自动化设备里的下位机控制单元、工业现场的简易数据采集节点，都会用到这款通用开源控制板。很多工程师做配套结构时，往往只关注板卡的长宽外轮廓，忽略了板上元件的凸起高度——比如DC电源座的突出长度、USB-B型接口的插槽深度、板载复位按键的凸起高度、两侧排针的插装高度，还有电源指示灯、引脚状态灯的位置，这些细节如果在结构设计阶段没考虑到，实际装配时就会出现外壳压到元件、接口插不进线材、按键按不动的问题。这套模型把板上所有外接接口、操作元件、插装排针的外形和位置都做了还原，甚至连板上电解电容、晶振、电源芯片的凸起高度都和实物一致，做结构配合时能直接做间隙校验。

　　设计思路上完全遵循实物的装配逻辑：首先确定PCB基板的基准轮廓，常规版UNO R3的板卡长宽为68.6mm*53.4mm，板厚1.6mm，四个安装孔的位置分别距板边3.2mm，孔径3.2mm适配M3安装螺丝，这个安装边界是做固定结构的核心基准，模型里四个安装孔的同轴度、位置度都和实物一致，导入装配体后可以直接匹配安装柱的位置。其次是板上接口的定位：USB-B型接口位于板卡侧边短边的居中位置，接口端面突出PCB边缘10mm，接口的金属外壳高度、插槽内的胶芯位置都做了还原，设计外壳上的USB开孔时，不用再反复核对接口的上下左右偏移量，直接以模型的接口端面为基准做开孔让位即可；DC电源座位于USB接口同侧，距板边的距离、接口的内孔直径、外圈金属环的尺寸都和实物匹配，设计电源插头的让位空间时，能直接预留出足够的插拔操作空间，不会出现插头插到底被外壳挡住的情况。

　　板卡两侧的排针是最容易出现结构干涉的部分，常规版UNO R3的两侧排针分别是电源排针、数字IO排针、模拟IO排针，排针的插装高度是从PCB板面向上突出11mm，排针的间距是标准2.54mm，模型里不仅还原了排针的塑料基座高度、金属插针的长度，还把排针距板边的距离做了精准还原，设计外壳侧壁时，只要在排针对应位置预留足够的让位槽，就不会出现排针被外壳压住、外接传感器插不进去的问题。板上的操作元件比如复位按键，位于板卡靠近USB接口的一侧，按键的凸起高度是3.5mm，设计外壳上的按键让位孔时，能直接根据模型的按键位置确定开孔坐标，不用反复拆装板卡对位。板载的USB转串口芯片、主控制芯片、稳压芯片、电解电容这些元件，虽然不需要外接操作，但它们的凸起高度决定了外壳内部的净空高度，比如电解电容的高度是11mm，是板上最高的直插元件，外壳内部的底面到PCB板面的距离只要大于12mm，就不会出现压到元件的情况，模型里把这些元件的高度都做了还原，做内部净空校验时能直接测量，不用逐个元件查规格书核对高度。

　　很多工程师做这类板卡的配套结构时，容易忽略板卡底部的焊盘凸起，直插元件的焊锡点会在PCB背面突出0.5-1mm，如果安装柱的高度留得不够，板卡装上去之后焊盘会和安装底板接触，轻则磨掉焊盘导致短路，重则板卡被顶起导致安装孔对位不准。这套模型还原了PCB背面的焊盘凸起厚度，设计安装柱的高度时，只要保证安装柱顶面到底板的距离大于2mm，就能完全避开背面焊盘的干涉。另外板卡上的ISP下载接口、电源指示灯、TX/RX状态灯的位置也都做了还原，设计带透明视窗的外壳时，能直接把指示灯的位置对应到视窗区域，不用装完板卡再调整视窗位置。

　　从实际选型适配的角度来说，目前市面上流通的兼容版Arduino UNO R3虽然功能一致，但不同厂家的板卡在接口位置、元件布局上会有细微差异，这套模型对应的是市面上流通量最大的常规公版布局，也就是绝大多数零售渠道能买到的兼容板的布局，用这套模型做出来的结构件，能适配90%以上的市售UNO R3控制板，不用针对个别小众版本的板卡单独调整结构。做教学实验装置的结构时，还可以直接用这套模型模拟板卡和外接传感器、扩展板的堆叠装配，检查扩展板插上去之后的整体高度，和外壳的内部空间是否匹配，比如插上网卡扩展板、电机驱动扩展板之后，整体高度会增加多少，外壳需要做多少高度的余量，都能在软件里直接模拟测量，减少实物打样的次数。

　　做工业级简易控制节点的结构时，这套模型还能用来模拟板卡在导轨安装盒里的装配位置，核对接线端子和板卡排针的连接空间，预留出走线的位置，避免接线之后导线被外壳压住，导致端子接触不良。对于做3D打印外壳的爱好者来说，直接导入这套模型就能在建模软件里生成外壳的基本轮廓，根据模型的接口位置直接开出对应的孔位，打印出来的外壳不用二次打磨修孔，一次就能装配到位。
