1812封装陶瓷电容三维结构设计

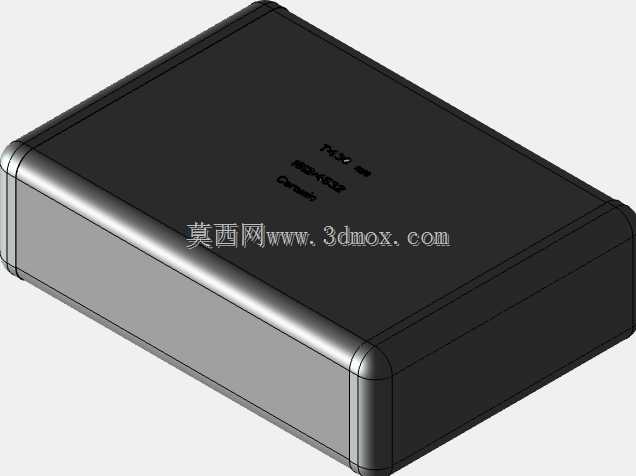

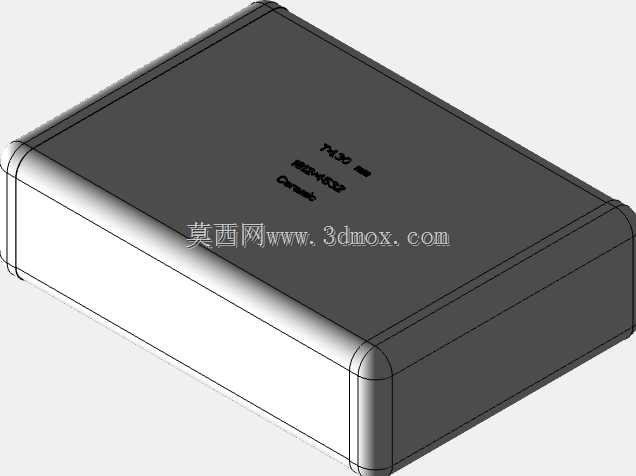

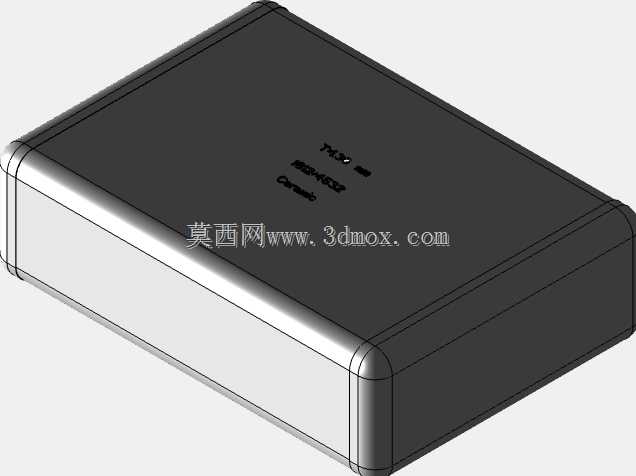

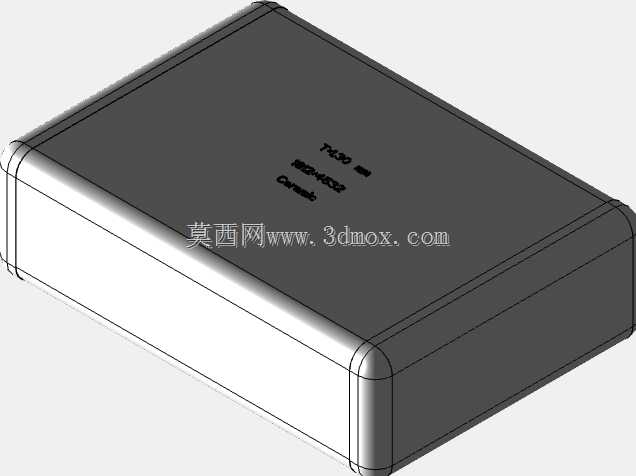

　　要知道实际陶瓷电容的外层是环氧树脂包封结构，生产过程中边缘必然存在工艺圆角，如果建模时做成直角，在做整机跌落仿真、热膨胀应力分析时，会出现边角应力集中的错误计算结果，直接误导后续的可靠性判断。从安装边界来看，模型严格遵循1812封装的焊盘布局要求，元件本体底部与PCB板面的间隙、两端电极的伸出长度、本体宽度方向的公差带都做了精确还原，在做SMT产线的贴装仿真时，可以直接导入这个模型校验吸嘴的抓取位置，确认吸嘴接触元件顶面的区域是否避开了表面印字区域，避免出现吸嘴沾到印字油墨导致贴装偏移的问题；在做板卡的结构堆叠检查时，也能准确核对电容顶面与上方屏蔽罩、结构壳体的安全间隙，尤其是在薄型电源模块、便携类电子产品的内部空间设计中，0.在消费电子、工业控制板卡、电源模块的PCB布局设计环节，1812规格的陶瓷电容是极为常用的无源贴片元件，这类元件的三维模型精度直接影响到后续PCB装配干涉检查、钢网开孔设计、SMT贴装路径仿真的准确性，不少刚入行的结构工程师在做板级布局时，常常忽略贴片元件的精确外形建模，要么直接调用简化的方块模型代替，要么尺寸公差设置不合理，导致后续打样时出现元件与周边结构件干涉、贴装吸嘴定位偏移、焊盘与元件引脚对位偏差等问题，反而拖慢了整体项目进度。这款1812封装的陶瓷电容模型，在建模时完全参照行业通用的封装尺寸规范搭建，整体外形为带圆角的长方体结构，边角的R角弧度严格匹配实际量产元件的注塑包封边缘，不会出现直角棱边的建模误差，

　　1mm的间隙误差都可能导致装配时元件被压裂，陶瓷电容本身是脆性材质，受压后很容易出现隐裂，后续使用过程中会出现容量漂移、短路等失效问题，精确的三维模型能在设计阶段就规避这类风险。从功能特性对应的结构设计来看，模型还原了多层陶瓷电容的外部包封结构特征，两端的端电极厚度、电极与陶瓷本体的衔接台阶都做了写实处理，在做波峰焊、回流焊的热仿真时，可以准确设置不同部位的材料属性，比如陶瓷本体的导热系数、环氧树脂包封层的热阻、端电极的焊锡润湿特性，让热仿真结果更贴近实际生产工况，不少工程师在做焊接工艺仿真时，因为模型没有还原端电极的台阶结构，导致焊锡爬升高度的计算结果出现偏差，进而误判焊点的可靠性，最终量产时出现虚焊、焊点开裂等问题。

　　在实际的电路应用场景中，1812封装的陶瓷电容常被用于电源输入端的滤波、高频信号的去耦、高压电路的旁路，这类应用场景下电容的安装位置往往靠近接口、功率器件等结构复杂的区域，周边会有连接器引脚、功率管散热片、固定螺丝柱等结构，精确的三维模型可以帮助工程师在布局阶段就调整元件的摆放角度与位置，避开周边的结构干涉，同时兼顾电容的走线最短原则，减少高频信号的路径长度，提升电路的EMC性能。建模过程中没有做过度的简化，元件顶面的印字区域做了平面特征预留，工程师可以根据实际选用的不同品牌、不同参数的电容，自行添加对应的印字内容，不需要重新调整整体外形结构；模型的坐标系原点设置在元件本体底部的中心位置，和PCB设计软件中的封装坐标系完全匹配，

　　导入Altium Designer、Cadence等PCB设计软件时不需要重新调整原点位置，能直接匹配对应的封装焊盘，大幅提升布局效率。对于需要做整机振动仿真的场景，这个模型的质量属性也完全按照实际陶瓷电容的密度参数设置，质心位置与实际元件一致，在做随机振动、冲击仿真时，能准确计算焊点的受力情况，评估不同固定方式下焊点的疲劳寿命，避免因为模型质量参数错误导致仿真结果失真。很多工程师在选型阶段只关注电容的电气参数，忽略了机械结构参数的匹配，比如同是1812封装的电容，不同厂商的产品在本体厚度、端电极宽度上会有细微差异，这个模型在设计时预留了参数化调整的特征，可以根据实际选用的厂商规格快速调整对应尺寸，不需要重新建模，能适配不同供应链的选型需求，不管是做前期的方案选型布局，还是后期的量产工艺校验，都能提供准确的结构参考。
