电吉他固定式弦桥组件结构设计

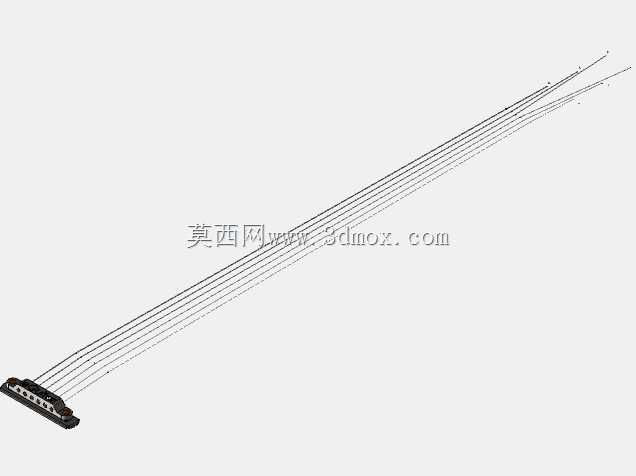

　　在电吉他的整体结构体系里，弦桥是承担琴弦张力传导、音准稳定性维持、振动传递效率控制的核心五金部件，区别于带摇把的浮动式颤音系统，这款固定式弦桥的结构设计更偏向于稳定输出的使用场景，常见于固定琴桥款电吉他、改装升级款入门电吉他的装配环节，日常使用中不需要频繁调整颤音幅度的演奏场景，比如重金属节奏吉他、录音室固定音高录制场景，这类弦桥的结构刚性优势会体现得更明显。从结构设计的逻辑来看，这款弦桥的主体采用一体化金属基座作为承载基础，基座底部做了贴合琴身漆面的平整接触面，安装时不需要额外打磨琴身安装槽，只要对应琴身预先开好的两个定位孔位，就能完成基座的初步定位，基座上的六个弦鞍卡位采用等间距排布，弦间距控制在常规电吉他通用的10.

　　5mm标准尺寸，适配市面上绝大多数规格的电吉他琴弦，从009规格的细琴弦到011规格的降调专用粗琴弦都能兼容，不会出现琴弦卡位过窄卡弦、或者过宽导致琴弦横向移位的问题。每个独立弦鞍都设计了前后微调的行程空间，调整范围覆盖8mm的有效行程，足够支撑十二平均律下的八度音准校准，调整时只需要拧动弦鞍尾部的内六角螺丝，就能改变弦鞍的前后位置，不需要拆解整个弦桥结构，日常维护的操作门槛很低。弦鞍的顶面做了适配琴弦直径的圆弧导槽，导槽边缘做了0.2mm的圆角钝化处理，避免琴弦振动过程中接触锐边出现断弦的问题，同时导槽的高度可以通过两侧的固定螺丝进行独立调整，单根琴弦的高度调整范围在1.5mm到5mm之间，能够适配不同演奏习惯的手感需求，

　　不管是偏好低弦距快弹的演奏者，还是偏好高弦距推弦的布鲁斯演奏风格，都能通过调整弦鞍高度找到合适的手感区间。基座的尾部设计了六个穿弦孔位，穿弦孔的轴线和琴弦安装后的走向保持同轴，琴弦从琴身背面穿入后直接穿过弦桥基座的孔位，搭在弦鞍导槽上延伸至琴头旋钮，这种穿弦方式能够让琴弦的振动直接通过弦桥基座传导到琴身木材，相比上固定式穿弦的结构，振动传导的损耗更低，琴体的共振反馈会更直接。从安装边界来看，这款弦桥的基座整体长度为84mm，宽度为42mm，基座厚度为8mm，安装时需要在琴身对应位置开出深度2mm的沉台，保证基座底部和琴身表面完全贴合，两个安装固定孔的中心距为74mm，孔位直径为4mm，适配标准的M4固定螺丝，

　　安装后弦桥整体高出琴身表面的尺寸为10mm，不会出现和拾音器外壳干涉的问题，和常规双线圈拾音器的安装位置保持12mm的安全间距，演奏过程中拨片扫弦不会碰到弦桥边缘。在实际装配调试的过程中，需要先将基座固定在琴身的预设位置，再逐根安装琴弦，初步拉紧琴弦后先调整每根弦的弦鞍高度，把12品位置的弦高调整到符合演奏习惯的数值，之后再进行八度音校准，校准的时候要注意每调整一次弦鞍位置，都要重新把琴弦拉到标准音高，避免琴弦张力变化导致的校准偏差。这款弦桥的结构没有多余的活动部件，相比颤音系统结构，长期使用后的结构旷量更小，不需要频繁更换弹簧、刀口等易损件，在高湿度、温差变化大的演出环境下，音准的保持能力更出色，很适合经常外出演出、不想花费过多时间在乐器调试上的使用者。建模过程中对每个弦鞍的配合间隙做了0.1mm的公差预留，保证调整螺丝转动顺畅的同时，不会出现弦鞍横向晃动的问题，基座的所有边角都做了倒角处理，避免安装过程中划伤琴身漆面或者演奏者的手部，穿弦孔的内壁做了抛光处理，减少琴弦和孔壁之间的摩擦，延长琴弦的使用寿命。
