11mm规格轴用外卡环挡固结构设计

　　在常规回转类机械结构的装配链路里，轴端零件的轴向窜动控制一直是小尺寸却影响整机可靠性的关键环节，这款适配11mm轴径的外卡圈，就是针对小直径圆杆、微型轴承的轴向限位需求开发的挡固元件，日常在小型减速箱、微型电机输出端、精密传动模组、低压电器配套的稳压组件传动结构里都能见到它的应用。从实际装配场景来看，这类卡圈不需要额外加工螺纹孔或者复杂的定位台阶，只需要在对应轴段加工出匹配宽度与深度的环形卡槽，将卡圈的两个工艺孔对准卡簧钳钳口，撑开后卡入卡槽即可完成安装，相比轴端挡圈、圆螺母锁紧等限位方式，它占用的轴向空间极小，不会额外增加轴系的总长度，对于空间紧凑的微型传动结构来说，这种空间优势是其他限位元件很难替代的。设计这款卡圈的时候，

　　首先要匹配的是11mm公称轴径的安装边界，卡圈的自由状态内径要略小于轴上卡槽的底径，保证卡入卡槽后有足够的抱紧力，不会因为轴系运转的振动出现松脱；卡圈的开口侧两个凸耳上的工艺孔，中心距要匹配常规卡簧钳的钳头尺寸，不能出现孔距过小导致钳头无法插入、或者孔距过大撑开时卡圈受力不均产生塑性变形的问题。卡圈的截面厚度要和卡槽的宽度做公差适配，厚度方向的尺寸公差要控制在合理范围，既不能因为厚度过大无法卡入卡槽，也不能因为厚度过小导致卡圈在卡槽内存在轴向窜动间隙，失去限位作用。卡圈的外圆尺寸要大于被挡零件的内孔倒角直径，保证挡接面有足够的接触面积，不会因为接触面积过小导致运转过程中卡圈被挤压变形，甚至从卡槽内脱出。从功能特性上来说，

　　这类外卡圈主要承担的是轴向单向或者双向的限位作用，比如在圆杆上装配滚动轴承的时候，轴承内圈的一侧靠轴肩定位，另一侧就可以靠这类外卡圈挡住，避免轴承在轴系运转、尤其是正反转切换带冲击载荷的时候出现轴向窜动；在一些小型连杆机构里，它也可以用来限制套在圆杆上的衬套、滑块的滑动行程，防止零件从轴端滑脱。很多设计新手在选用这类卡圈的时候容易忽略卡槽的加工公差，实际上卡槽的直径公差、槽口的圆角处理都会直接影响卡圈的使用寿命，如果槽底圆角过大，卡圈安装后和槽壁的接触会变成线接触，受轴向力的时候应力集中很容易导致卡圈断裂；如果槽边没有去毛刺处理，安装的时候很容易刮伤卡圈表面，形成应力集中源，在交变载荷下提前出现疲劳失效。

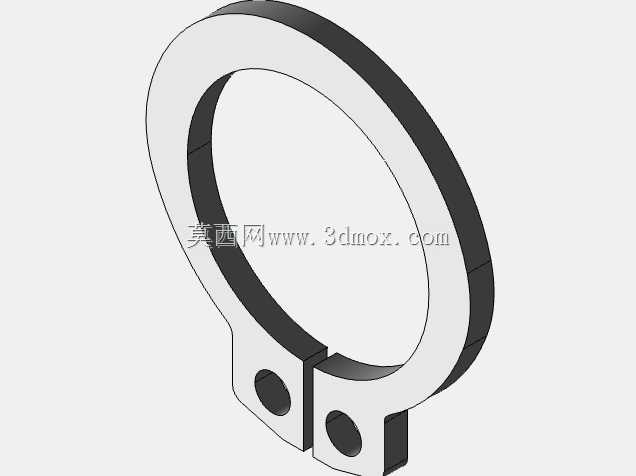

　　另外卡圈的材料选择一般会匹配使用场景的载荷特性，常规工况下用弹簧钢冲压成型后做淬火回火处理，保证足够的弹性和强度，在有腐蚀需求的场景下也会选用不锈钢材质，但不管哪种材质，设计的时候都要核算卡圈撑开时的最大应力，不能超过材料的弹性极限，否则安装的时候就会出现塑性变形，无法抱紧卡槽。这款卡圈的外形是典型的开口环形结构，非凸耳侧的外圆做了平滑过渡，不会在装配后出现尖锐的凸起剐蹭其他周边零件，两个凸耳的位置对称度要控制在合理公差范围内，保证撑开的时候两侧受力均匀，不会出现一侧撑开量过大导致的变形。在实际选型的时候，除了匹配轴径尺寸，还要核算卡圈能承受的最大轴向载荷，不能用小规格的卡圈去承受大的轴向冲击力，比如在有频繁轴向冲击的工况下，就需要适当增加卡圈的厚度，或者搭配止推垫圈使用，避免卡圈受载变形失效。很多人觉得这类小零件不需要做精细化的三维建模，实际上在做整机装配干涉检查的时候，如果卡圈的模型尺寸不准确，很容易遗漏卡圈凸耳和周边零件的干涉问题，比如卡圈安装后凸耳位置如果和相邻的轴承端面倒角、或者套筒的倒角发生干涉，就会导致轴承无法装到位，出现装配间隙超差的问题，所以建模的时候不仅要准确做出卡圈的环形本体、两个安装孔，还要把开口处的间隙、凸耳的外形尺寸都准确还原，才能在装配仿真的时候提前发现潜在的装配问题。
