12mm规格轴用外卡环挡圈结构设计

　　在常规机械传动与支撑结构的设计环节中，轴类零件的轴向限位始终是结构可靠性设计里不可忽视的细节，尤其是带滚动轴承的旋转支撑部位，轴承内圈与轴肩的贴合定位如果缺少可靠的轴向挡止结构，设备运行过程中受轴向载荷、振动冲击影响，很容易出现轴承窜动、轴系偏移的问题，轻则导致传动精度下降、异响磨损，重则直接造成轴承抱死、零件脱落的设备故障。这款适配12mm轴径的外卡圈，就是针对这类小直径圆杆、微型轴承的轴向限位需求设计的标准紧固件，日常在小型减速箱、微型电机输出轴、精密传动辊组、电子设备调节转轴这类安装空间紧凑、轴向载荷不大的场景里应用十分广泛。

　　从实际使用的角度看，这类外卡圈的核心作用就是卡在轴件预设的环形卡槽内，通过自身的结构强度挡住轴承内圈、齿轮或者其他套类零件的端面，限制零件沿轴的轴向窜动，相比轴端挡板、圆螺母锁紧这类限位方式，外卡圈不需要在轴端加工螺纹或者预留螺钉安装位，占用的轴向空间极小，安装拆卸也只需要一把普通的卡簧钳就能完成，非常适合轻量化、小型化的设备结构设计。很多刚入行的结构设计人员在选这类卡圈的时候容易忽略卡槽的尺寸匹配问题，这款12mm规格的外卡圈，对应的轴用卡槽深度、槽宽都有明确的适配边界，设计轴上卡槽的时候要保证槽的端面与轴线垂直，槽底圆角不能过大，不然卡圈装入后会出现贴合不牢、受力后容易脱出卡槽的问题。

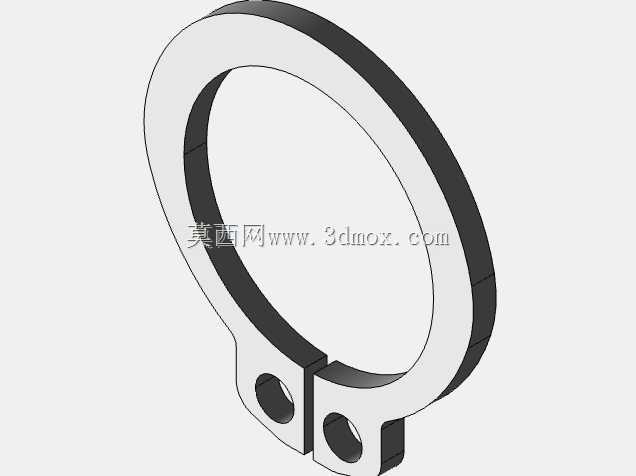

　　从结构设计的细节来看，这款卡圈采用的是开口弹性环结构，环体本身带有适配卡槽的厚度，两个端部各设置了一个工艺钳孔，安装时卡簧钳的两个钳头插入这两个孔内，施力撑开卡圈就能顺利套入轴上的卡槽位置，撤去外力后卡圈依靠自身的弹性回缩力牢牢卡在卡槽内，环体的外沿会高出轴的圆柱面，形成一圈均匀的挡止面，刚好抵住需要限位的零件端面。和内卡圈用于孔内限位不同，轴用外卡圈的受力方向是沿轴向指向被挡零件，所以环体的截面厚度是根据能承受的轴向载荷来设计的，12mm这个小规格的卡圈，主要适配轻载工况，不适合承受大的轴向冲击载荷，如果是重载轴系的轴向限位，还是要搭配轴肩或者其他锁紧结构组合使用。

　　在建模设计这类标准件的时候，要特别注意几个容易出错的尺寸边界：首先是卡圈的自由状态内径要略小于适配轴的卡槽底径，这样装入后才能有足够的抱紧力不会松脱；其次是两个钳孔的中心距要匹配常规卡簧钳的张开尺寸，不然现场安装的时候会出现工具无法适配的问题；还有卡圈开口处的间隙要控制在合理范围，间隙太小安装时撑开的形变量不够很难装入卡槽，间隙太大则会导致卡圈装入后开口处的挡止面出现缺口，影响限位的可靠性。另外卡圈的两个端面要保证平行度，和环体内圆柱面的垂直度也要控制在合理公差范围内，不然挡止零件的时候会出现局部点接触，长期受力容易造成卡圈变形或者零件端面磨损。

　　实际装配的时候还要注意，卡圈装入卡槽后要确认整个环体都完全卡入槽内，不能有局部翘起的情况，尤其是开口位置的两个端部，要确保完全落进卡槽里，不然设备运行时卡圈很容易被旋转的零件刮蹭脱出。很多现场装配的故障案例里，就是因为安装时没把卡圈完全压入卡槽，设备启动后卡圈被甩出，导致轴上零件窜位打坏其他内部结构。另外在做三维装配设计的时候，要给卡圈预留足够的安装操作空间，卡圈外侧和相邻零件之间要留出能让卡簧钳伸入操作的间隙，不然实际装配的时候工具没法到位，很难顺利完成卡圈的安装，后续维护拆卸也会非常麻烦。

　　这类小规格外卡圈虽然只是整个设备里的微小零件，但对轴系的可靠性影响很大，设计选型的时候不能只看轴径匹配就随意选用，还要结合实际工况的轴向载荷大小、冲击振动情况、安装空间限制综合判断，必要的时候可以在卡圈和被挡零件之间增加平垫圈来分散受力，避免卡圈局部受力过大出现变形断裂。在三维建模过程中，也要把卡圈的安装状态模拟到位，检查卡圈和轴、和被挡零件之间的配合间隙，确认不存在干涉问题，尤其是卡圈高出轴面的挡边部分，要确保能完全覆盖被挡零件的内圈端面，不会出现挡空的情况。
