20毫米规格轴用外卡挡圈结构设计

　　在常规轴系结构的装配场景里，这类20mm规格的外卡圈是出镜率极高的轴向限位零件，但凡涉及圆杆上轴承、套筒、齿轮类零件的轴向固定，几乎都能看到它的应用。不同于端盖、轴肩这类一体式限位结构，卡圈属于可拆卸的限位元件，在需要后期维护、拆解更换轴上零件的结构里，它的优势非常明显——不需要额外加工复杂的端盖安装位，也不会因为端盖占用过多轴向安装空间，仅需要在对应轴段加工出匹配宽度和深度的环槽，就能完成固定。

　　从实际功能来看，它的核心作用是承担轴上零件的轴向窜动限位，尤其是针对深沟球轴承这类标准件的内圈定位，在中小载荷的传动结构里，这种卡圈完全可以满足常规工况下的轴向限位需求，不需要额外增加锁紧螺母、止动垫圈这类零件，能有效压缩轴系的整体轴向尺寸，让结构更紧凑。很多小型减速箱、电动工具输出轴、输送线辊筒的轴端固定，都会选用这类卡圈，毕竟它的安装和拆解都非常方便，用一把卡簧钳就能完成操作，不需要复杂的工装。

　　设计这类卡圈的时候，首先要匹配的是安装轴的公称直径，20mm的规格对应的就是轴径20mm的安装场景，环槽的加工尺寸需要和卡圈的自由状态、安装状态尺寸做匹配：自由状态下卡圈的开口尺寸要略小于环槽底径，这样装入环槽之后，卡圈的自身弹力能让它牢牢卡在槽内，不会因为轴的转动、轻微振动就从槽内脱出；卡圈的厚度要和环槽的宽度做公差匹配，间隙不能过大，否则轴上零件窜动的时候会反复冲击卡圈，长时间运行容易造成卡圈变形甚至断裂。卡圈两个端部的工艺孔是专门为卡簧钳设计的，安装时卡簧钳的两个钳头插入孔内，撑开卡圈让内圈尺寸略大于轴径，就能顺利滑到环槽位置，松开钳头后卡圈回弹卡入槽内，整个安装过程不需要敲击，不会对轴表面造成损伤。

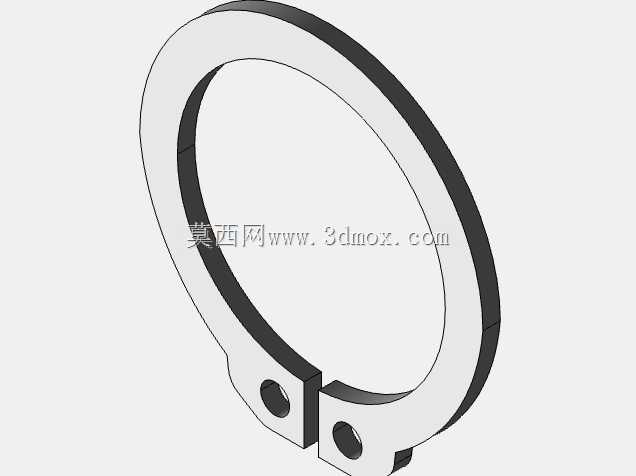

　　从外形结构来看，这类卡圈采用开口式的C型结构，截面是矩形，和环槽的接触面积足够大，能均匀传递轴向的载荷，不会因为局部应力集中压溃环槽的边缘。卡圈的外边缘尺寸要大于被限位零件的内孔倒角尺寸，这样才能保证挡块作用生效——如果外边缘尺寸太小，轴上零件受力窜动的时候，卡圈就会直接从零件内孔里滑过去，完全失去限位作用。设计时还要注意卡圈安装后突出轴表面的高度，这个高度不能过高，否则会和相邻的转动零件发生剐蹭，也不能过低，否则起不到阻挡作用，通常这个突出高度控制在1.5-2mm左右，既能保证足够的阻挡面积，也不会干涉其他零件的运行。

　　在实际选型应用的时候，还要考虑工况的载荷特性，如果是冲击载荷比较大的场景，单纯靠卡圈限位是不够的，通常会配合轴肩做双重限位，卡圈只起到辅助防脱的作用；如果是常规的静载荷或者轻微动载荷场景，单独使用卡圈就完全可以满足需求。另外卡圈的材料通常选用弹簧钢，经过热处理之后有足够的弹性和强度，反复拆装也不会发生塑性变形，能保证多次使用之后依然有足够的卡紧力。很多设计新手容易犯的错误就是环槽的位置加工偏差，导致卡圈装入之后，被限位的零件还有轴向窜动的间隙，这时候就需要调整环槽的轴向位置，保证零件装配到位之后，端面和卡圈之间的间隙控制在合理范围内，既不能卡死导致零件转动不畅，也不能间隙过大造成窜动冲击。

　　这类标准结构的三维建模过程中，要重点注意几个尺寸的参数化关联：卡圈的内径、外径、厚度、开口尺寸、端部工艺孔的位置和直径，这些尺寸都要和对应的安装轴、环槽尺寸做关联，在做系列化设计的时候，只需要修改轴径参数，就能自动生成对应规格的卡圈模型，不需要重复建模。建模时还要注意卡圈的圆角处理，所有的锐边都要做小倒角或者圆角，一方面是热处理的时候避免应力集中导致开裂，另一方面安装的时候也不会划伤操作人员的手，也不会刮伤轴上零件的表面。在装配体里做干涉检查的时候，要重点确认卡圈和被限位零件、相邻转动零件之间的间隙，避免运行过程中出现摩擦干涉，尤其是在高速转动的轴系里，哪怕是很小的干涉，长时间运行也会造成磨损、发热，甚至导致零件失效。
