在常规机械传动结构的轴系设计环节,轴向限位是决定旋转部件运行稳定性的核心细节之一,这款公称尺寸25mm的外卡圈,正是针对直径25mm的圆杆类轴件配套设计的轴向挡固元件,主要承担轴承、齿轮、套筒类回转零件的轴向位置锁定功能,避免轴上零件在设备启停、负载波动、振动工况下出现轴向窜动,进而引发传动啮合偏差、轴承偏磨、密封失效等连锁故障。从实际应用场景来看,这类卡圈广泛出现在中小型电机输出轴、减速机输入输出端、输送机托辊轴、小型泵类转轴的轴承定位环节,相比轴肩定位、圆螺母锁紧的方案,外卡圈的安装空间占用极小,不需要在轴件上加工螺纹或者预留过高的轴肩凸台,能够有效压缩轴系的整体轴向尺寸,适配结构紧凑的轻量化设备设计需求。从结构设计逻辑来看,

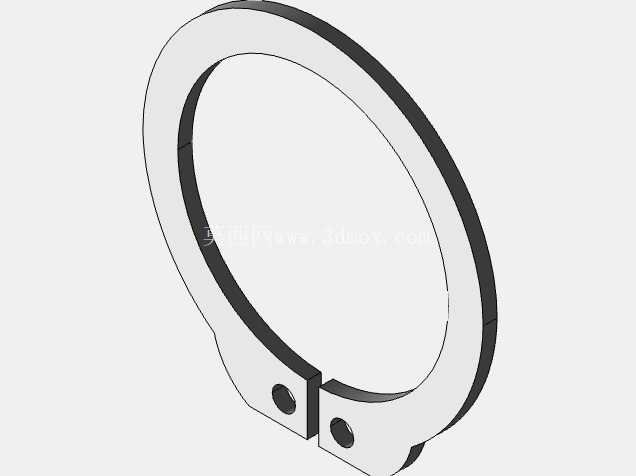

这款卡圈采用开口弹性结构设计,环体主体为适配轴上环槽的圆弧段,开口处设置两个带安装孔的凸耳,安装时可以使用卡簧钳插入两个凸耳的孔位,施力将卡圈撑开后卡入轴件预先加工的对应环槽内,撤去外力后卡圈依靠自身弹性回缩卡紧在环槽中,凸耳的尺寸设计既满足卡簧钳的操作空间要求,又不会过度突出环体外缘,避免与周边相邻零件产生运动干涉。尺寸边界方面,这款卡圈适配的轴径为25mm,对应的环槽加工需要匹配卡圈的自由状态内径、环体厚度参数,安装后卡圈的外边缘突出轴面的高度刚好能够挡住轴承内圈或者其他轴上零件的端面,不会因为突出量过大刮蹭周边的静止部件,也不会因为突出量不足导致挡固失效。在建模过程中,需要重点还原环体的截面弧度、凸耳处的过渡圆角、
安装孔的位置精度,这些细节直接影响卡圈的弹性形变能力与安装匹配度,如果过渡圆角设计过小,卡圈在撑开安装时容易在凸耳与环体的连接处出现应力集中,反复拆装后可能出现断裂失效;如果安装孔的位置偏差过大,会导致卡簧钳操作时受力不均,安装过程中卡圈容易弹出甚至变形。实际选型使用时,除了匹配轴径尺寸,还要根据轴上零件的轴向负载大小确认卡圈的厚度是否满足承载要求,大负载冲击工况下需要适当增加卡圈厚度或者搭配止推垫片共同使用,避免卡圈受轴向力挤压出现变形脱出环槽的问题。
